ZS-LC/5 & ZS-LC/10
ZS-LCW/5 & ZS-LCW/10
80 81
ZS-LC/5 & ZS-LC/10 Affichage de la charge
Utilisation
• Peut fonctionner sans danger entre un piton de pont, un point fort ou une poulie pour
mesurer les charges.
• A utiliser avec le coinceur mobile ZS/OPEN associé à une boucle ZS/LOOP pour mesurer les
charges sur un cordage.
• L’unité retransmet les données relatives aux charges sur la pointeuse de l’ordinateur en
deux options de taux/vitesse possibles sur une feuille excel CSV.
Mode d’emploi
• Montez la cellule de charge dans la position souhaitée.
• Conçue pour utiliser une boucle ZS/LOOP dans une formation ‘en corbeille’ ou pour être
attachée directement sur les écoutes ou les drisses avec un retournement complet de la
cellule avant de terminer, comme indiqué ci-après :
Sécurité
• Assurez-vous que l’opérateur a lu et compris les instructions avant de commencer le test.
• Avant toute utilisation, vérifiez toujours que la cellule n’est pas dangereuse ou ne compromette pas
la sécurité du bateau ou des personnes à bord.
• Un mauvais montage ou une utilisation inappropriée peut entraîner des résultats incorrects et des
dommages.
Données techniques
Taux d’échantillonnage Mode SUIVI – 18Hz mode CRETE – 10Hz
Plage d’erreurs max. (Linéarité) 0,2 % fourchette complète
Charge d’essai 150 % de la charge nominale
Indice IP IP65 (Entièrement protégé contre la poussière. Protégé contre les jets d’eau
basse pression venant de toutes les directions – accès limité autorisé)
Batterie Pile PP3 9v
Durée de vie de la batterie 3 heures en utilisation continue (en moyenne)
Plage de températures 0 - 45 degrés Celsius
(Le rayonnement solaire direct endommagera l’écran LCD)
Alliage du boîtier 2014T6 Spécification aéronautique
Plastique De type Delrin
Ecran Lexan 250 microns
Adhésif (Ecran) 3M® 467
Poids : 5 tonnes avec la batterie 0,385 kg
10 tonnes avec la batterie 0,700kg
Dimensions ZS-LC/5 152 x 57 x 40
(mm nominaux) ZS-LC/10 175 x 75 x 40

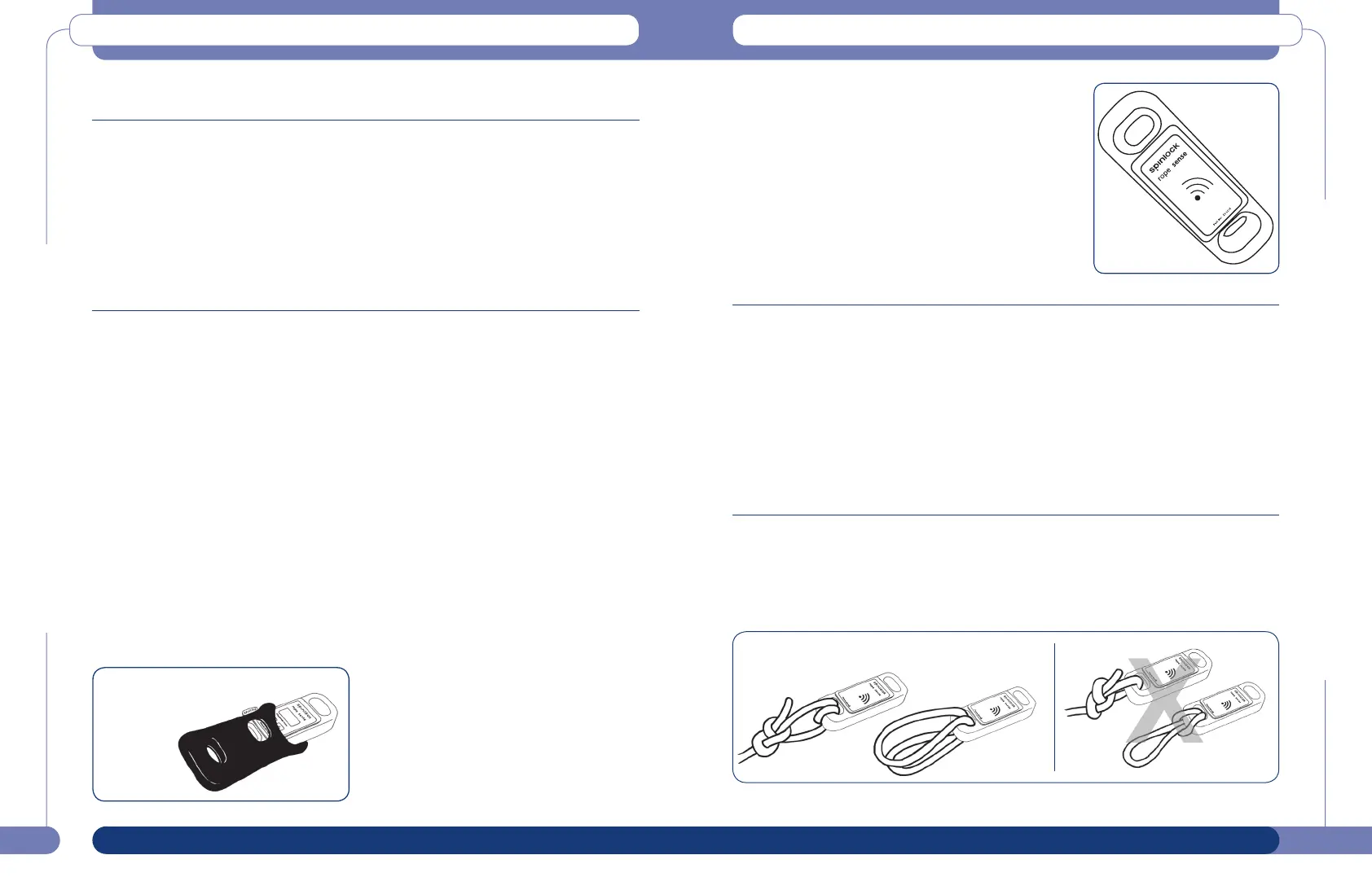

Neoprene protective cover fitting
(5 & 10 Tonne units only)
ZS Load Sense Sans fil
Introduction
Cellules de charge amovibles, légères et compactes destinées à
être utilisées avec des fixations souples. Les versions sans fil n’ont
pas d’affichage intégré et nécessitent un PC équipé du logiciel
rope sense ou un affichage portatif ZS-WD pour fonctionner.
Line Attachment ZS-LOOP ‘Basket’
Attachment
X
ZS-LCW/5 & ZS-LCW/10 Affichage de la charge
