Manuale di installazione AB6527EUSBB - inglese/francese/olandese - Rev. 00 - 06/04 - Pagina 8 di 15
Codice 06DE1824B
Pendant la phase d'alarme, il faudra appuyer deux fois sur le bouton n. 1 de la télécommande pour désarmer le système, une fois
seulement pour arrêter la sirène et les clignotants sans désarmer.
Dans le but de contenir la pollution acoustique, le nombre déclenchements engendré par chaque entrée d’alarme est limité à 10
par période d’armement.
2. Eléments du kit
Le kit comprend
q Une centrale
q Deux émetteurs de télécommande
q Un jeu d’accessoires de montage
q Une enveloppe réservée à l’utilisateur, contenant un mode d’emploi, deux cartes ‘Code Confidentiel, un autocollant Spyball
3. Données techniques
Alimentation 12V +/-3V c.c.
Consommation de courant 1 mA OFF – 1,5-1,8 mA ON 0,5 m A en état sleep
Capacité relais coupure moteur NO = 20A NC = 10A
Température de fonctionnement -20°C / +85°C
Puissance acoustique de la sirène 118dB
Dimensions 80x88,5x31,7mm
4. Emplacement préconisé
Choisissez un endroit approprié, bien caché et protégé par la structure de la moto, à l’écart des sources de chaleur excessive et
des infiltrations d’eau. L’alarme peut être orientée verticalement ou horizontalement, dans n’importe quelle position, car cela ne
conditionne pas le fonctionnement du détecteur de déplacement. Les câbles doivent sortir vers le bas ou être pliés de façon que
l’eau ne puisse pas pénétrer dans le boîtier à travers le faisceau. La centrale, ses composants et le faisceau ne doivent pas
interférer avec le fonctionnement normal de la moto. Fixez la centrale par les vis et les écrous livrés. Si la centrale est placée
sur une surface plate, Vous pouvez utiliser du velcro adhésif (non livré). Montez les joints ronds rouges en cautchouc (anti-

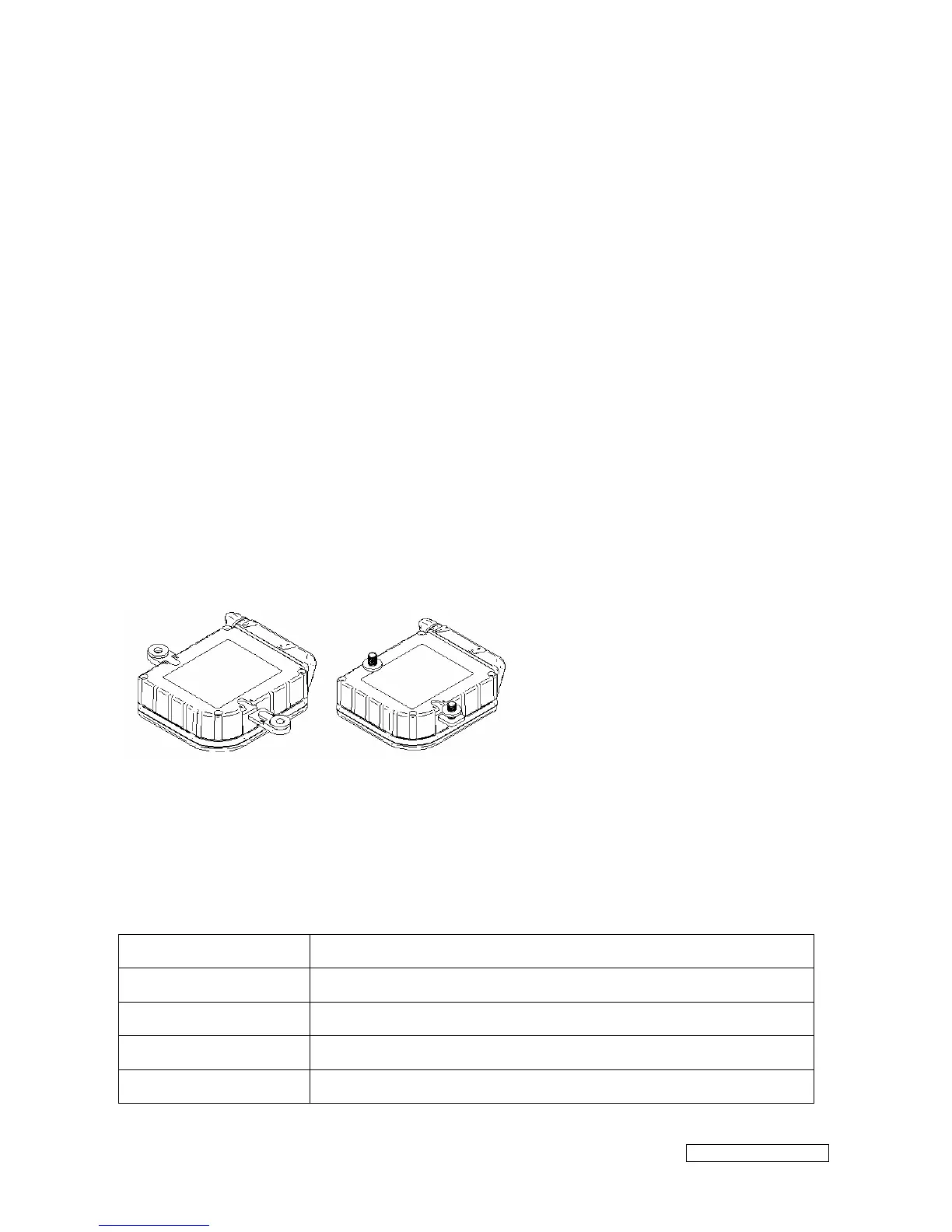

vibration). Suggestions pour l’utilisation des pattes amovibles:
5. Branchement
Avant de brancher, DECONNECTEZ UNE DES BORNES DE LA BATTERIE.
- Si Vous utilisez un FAISCEAU UNIVERSEL, suivez les indications ci-dessous. Toutes les connexions doivent être soudées
et isolées. Remarque: le faisceau universel est disponible avec fils de couleur et avec fils noirs numerotés (les numéros
estampillés aux bouts des fils doivent être supprimés lors de l’installation). Le tableau ci-dessous montre les couleurs et les
numéros.
- Si Vous utilisez un FAISCEAU DEDIE (c’est-à-dire spécifique pour le modèle de moto à équiper), suivez la notice livrée avec
le faisceau.
Fil NOIR – N. 1
Négatif d’alimentation. A raccorder sur une bonne masse. Si le faisceau a deux négatifs
d’alimentation, les brancher sur deux points de masse différents;
Fil ORANGE – N. 2
Positif après contact (+15/54). TOUJOURS RACCORDER. S’assurer que l’alimentation
positive soit présente même au cours de la phase de démarrage;
Fil ROUGE – N. 3
Positif d’alimentation. A raccorder sur un positif +12V permanent à travers un fusible de
10A;
Fil BLEU – N. 4
Entrée d’alarme instantanée de polarité négative pour contacteurs optionnels (à installer,
par exemple, pour protéger la selle ou les sacoches);
Fils JAUNES – N. 5.
Sorties pour commande indicateurs de direction (polarité positive). Raccorder un fil à la
ligne droite et un fil à la ligne gauche des indicateurs de direction;
