Square D I-Line User Manual

© 2013–2017 Schneider Electric Reservados todos los derechos
80043-808-02 Rev. 02 Tableros de distribución combinados I-Line™
03/2017 Anexo 2: Kits accesorios—Kits de zapatas de neutro
59
ESPAÑOL
Anexo 3: Diagramas de alambrado

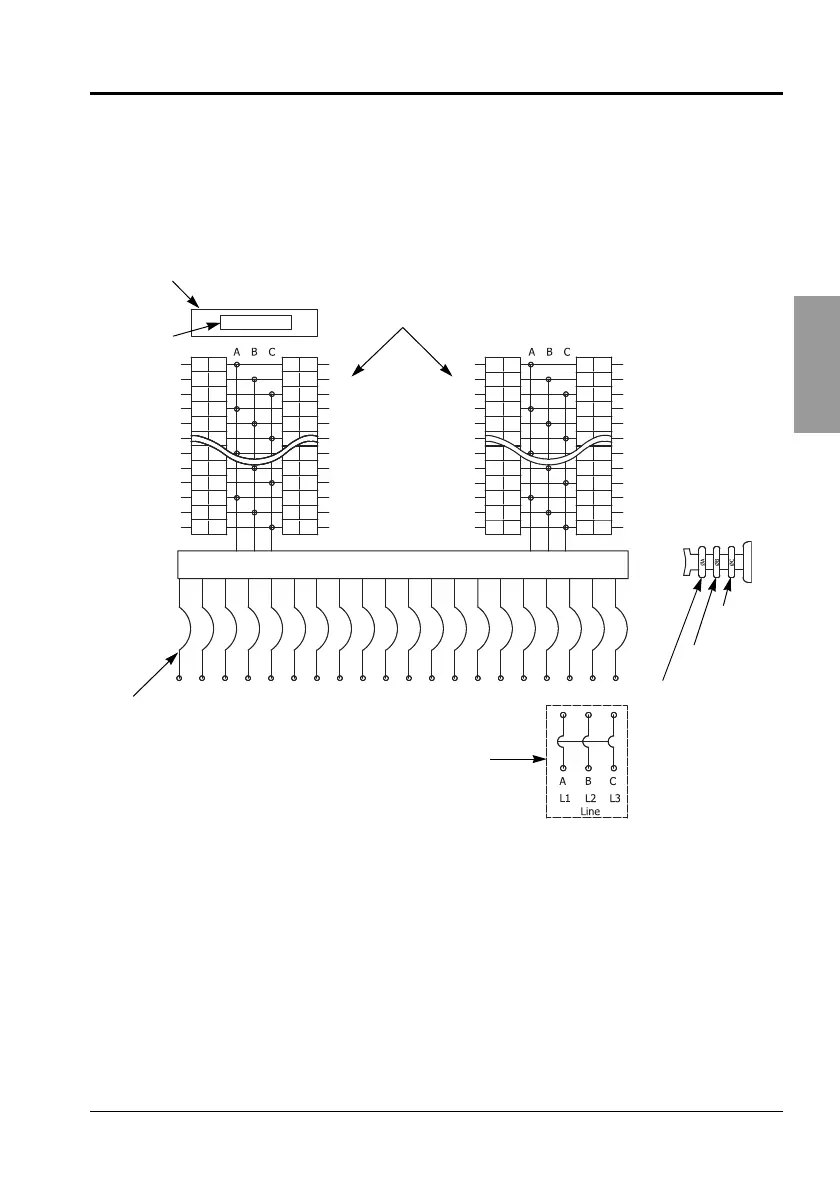

Figura 9: Diagrama de alambrado del interruptor automático principal
para las secciones de alumbrado con barras dobles
Circuitos derivados
conectados a las barras
de la sección NF/NQ
Ensamble de
neutro sólido
Circuitos
derivados de la
sección I-Line
Interruptor automático
principal enchufable
Barra frontal
ΦA
Barra
intermedia ΦB
Barra
trasera ΦC
Unión a tierra
del gabinete
80043-808-01.book Page 59 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
