Panneaux de commutation combinés I-Line
MC
80043-808-02 Rév. 02
Installation—Montage de l’intérieur dans des coffrets de la marque Square D 03/2017
8
FRANÇAIS
5. Si l’appareil est utilisé comme appareil d’entrée de service, une mise
à la masse du neutre est nécessaire (voir Installation et démontage
du disjoncteur combiné I-Line, à la page 9).
6. Poser les étiquettes de l’appareil (fournies dans le sac de
l’assortiment) comme indiqué aux directives, au dos de la feuille
d’étiquettes de l’appareil.

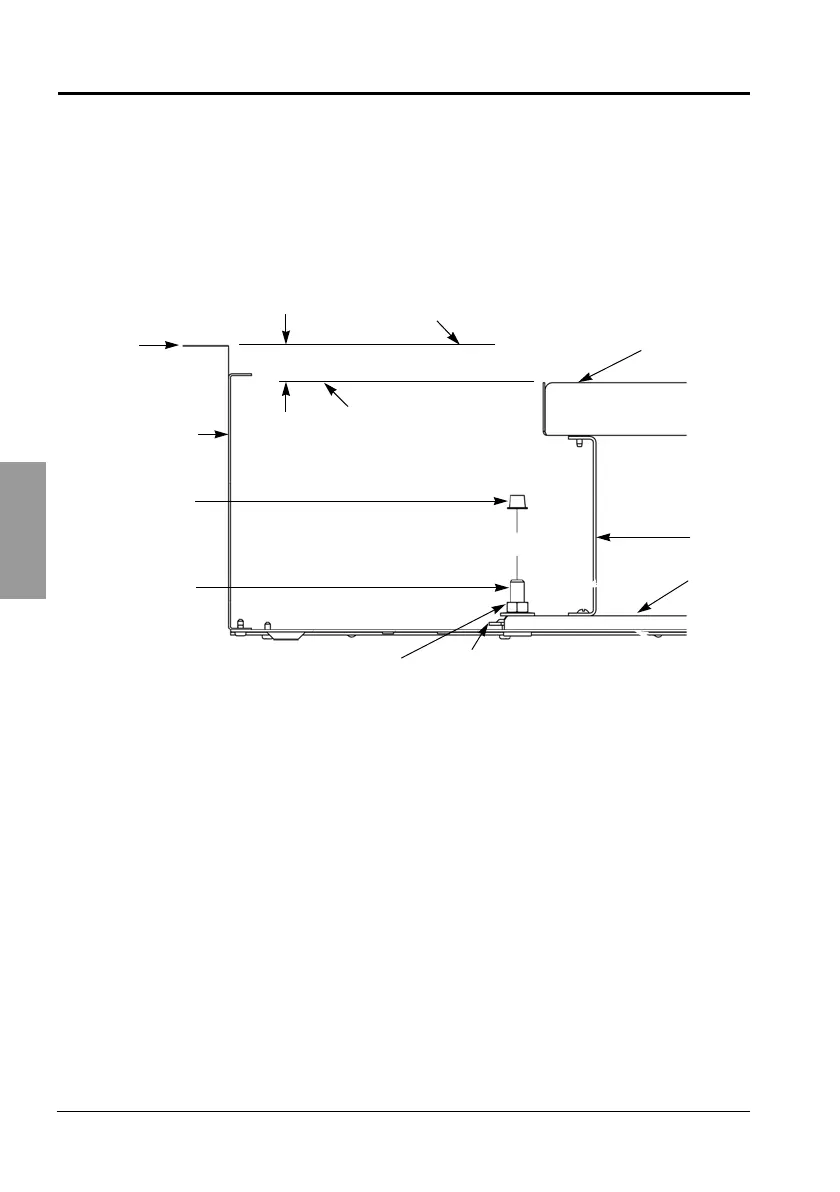

Figure 1 : Montage de l’intérieur dans des coffrets de la marque Square D
Mur
Coffret
Écrou à bride
Goujon du
coffret
Écrou d'élévation
Cuve
Support de
la garniture
Garniture intérieure
0,25 po (6,35 mm). Ne concerne que
le montage encastré
Capuchon de
tête de boulon
Surface de la garniture intérieure
Surface du mur
80043-808-01.book Page 8 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
