Square D I-Line User Manual

© 2013–2017 Schneider Electric Tous droits réservés
80043-808-02 Rév. 02 Panneaux de commutation combinés I-Line
MC
03/2017 Installation—Montage de l’intérieur dans des coffrets de la marque Square D
11
FRANÇAIS

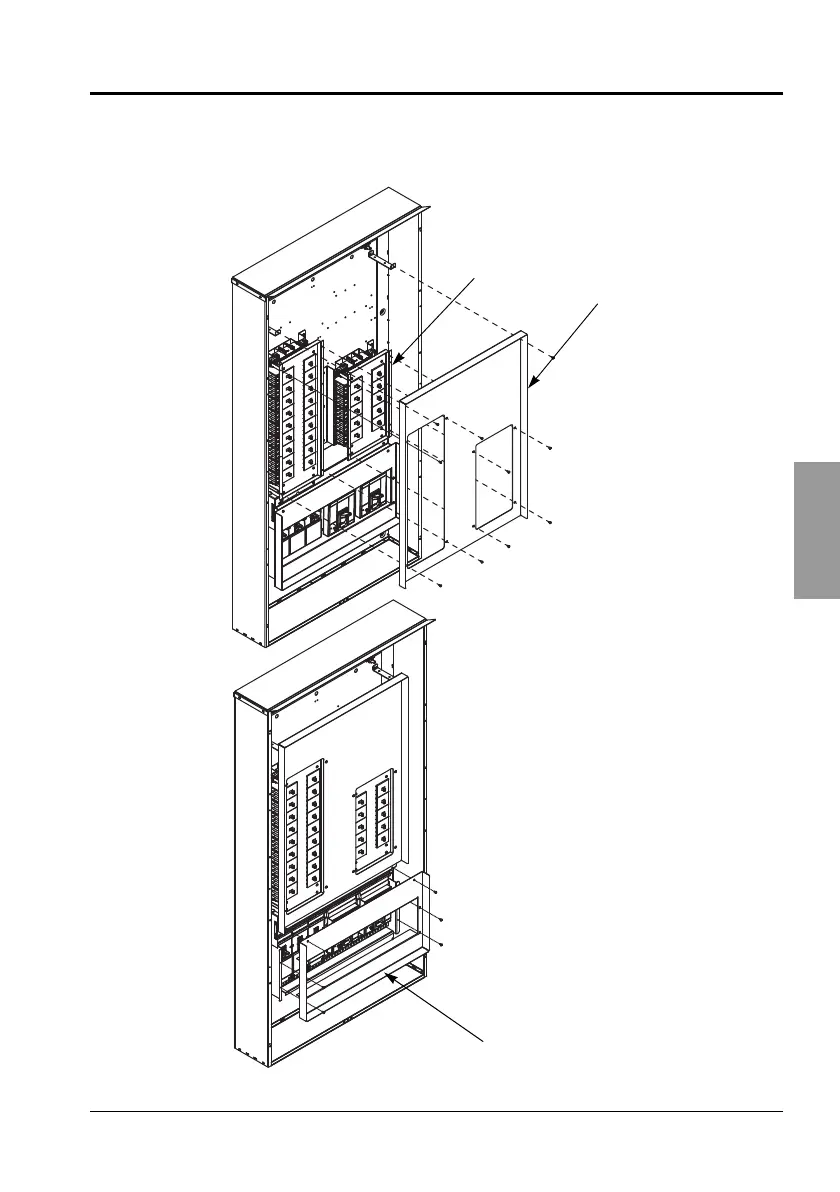

Figure 2 : Retrait de la garniture intérieure
Grand couvercle de la
garniture intérieure
Couvercle de garniture de
la section I-Line
Couvercle de la
garniture intérieure
de la section
d'éclairage
80043-808-01.book Page 11 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
