Panneaux de commutation combinés I-Line
MC
80043-808-02 Rév. 02
Installation—Installation et démontage des disjoncteurs ECB, EDB, EGB et EJB 03/2017
16
FRANÇAIS
8. S'assurer qu'il n'y a aucun débris au niveau du raccordement de la
section I-Line avant de remettre sous tension.
9. Remettre le panneau de commutation combiné I-Line sous tension.
.

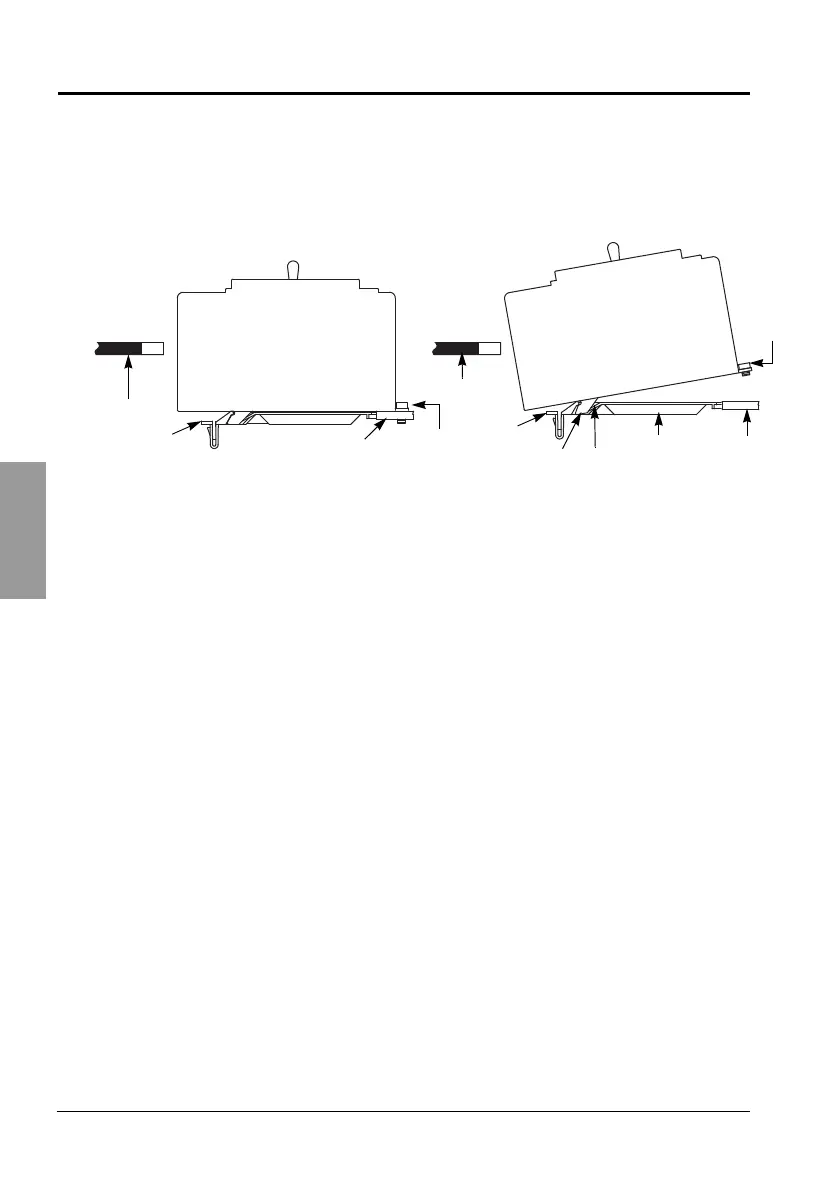

Figure 5 : Installation et démontage des disjoncteurs ECB, EDB, EGB et EJB
ECB/EDB/EGB/EJB
ECB/EDB/EGB/EJB
Rail
Fil de
charge
Vis
imperdable
Connecteur de
disjoncteur muni
d'un trou taraudé
Rail
Fil de charge
Vis
imperdable
Connecteur
de
disjoncteur
muni d'un
trou taraudé
Couvercle
de phase
Pied de
montage
Fente
80043-808-01.book Page 16 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
