Square D I-Line User Manual

© 2013–2017 Schneider Electric Tous droits réservés
Panneaux de commutation combinés I-Line
MC
80043-808-02 Rév. 02
Annexe 3 : Schémas de câblage 03/2017
58
FRANÇAIS
Annexe 3 : Schémas de câblage

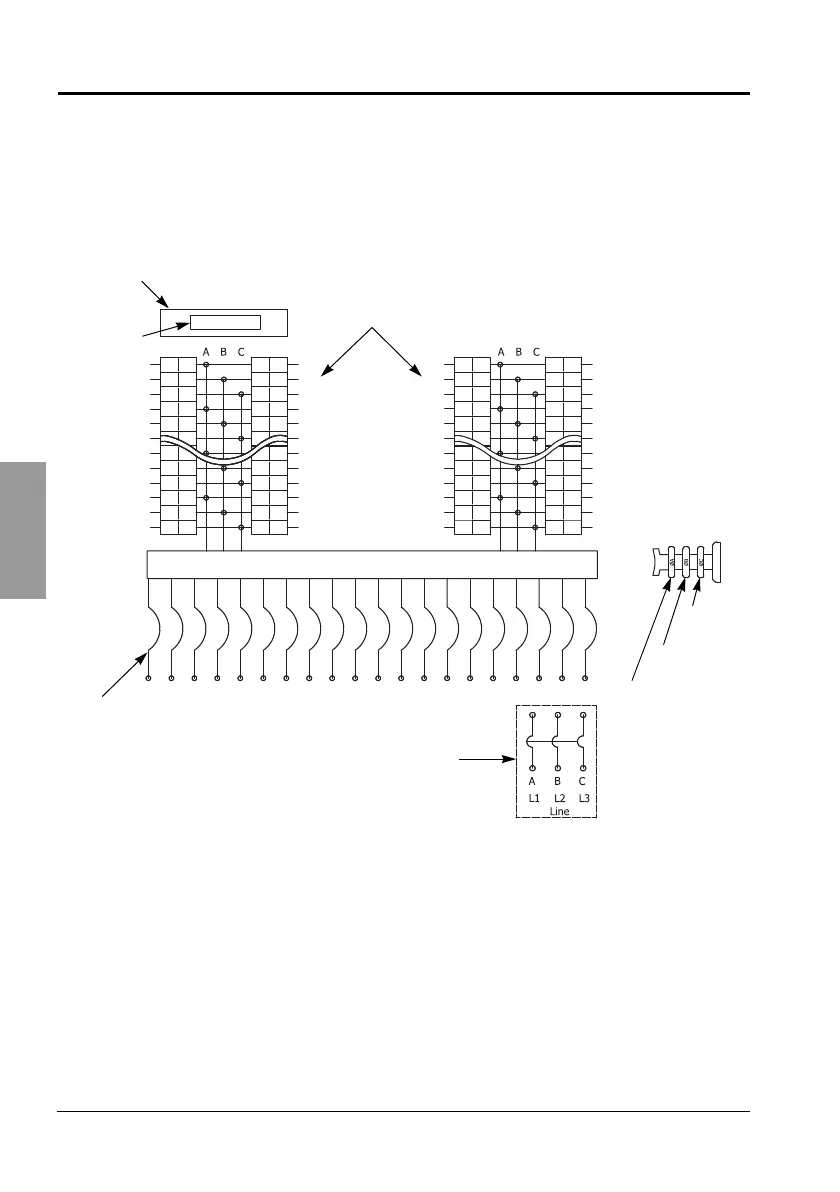

Figure 9 : Schéma de câblage du disjoncteur principal pour des sections
d'éclairage en duplex à barres-bus rigides
Disjoncteurs de
dérivation à barres-bus
rigides raccordés à la
section NF/NQ
Assemblage
du neutre
direct
Circuits de
dérivation de la
section I-Line
Disjoncteur principal
enfichable
Barre-bus
avant ΦA
Barre-bus
centrale ΦB
Barre-bus
arrière ΦC
Mise à la
masse du
coffret
80043-808-01.book Page 58 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
