Tableros de distribución combinados I-Line™ 80043-808-02 Rev. 02
Instalación—Montaje del interior en gabinetes marca Square D 03/2017
8
ESPAÑOL
e. Vuelva a montar el marco interior después de realizar el
alambrado.
5. Si se utiliza como equipo de entrada de acometida, será necesaria la
conexión del neutro (consulte Instalación y desmontaje del interruptor
automático combinado I-Line, en la página 9).
6. Coloque las etiquetas del equipo (incluidas en la bolsa de accesorios)
siguiendo las instrucciones en la parte posterior de la hoja de
etiquetas del equipo.

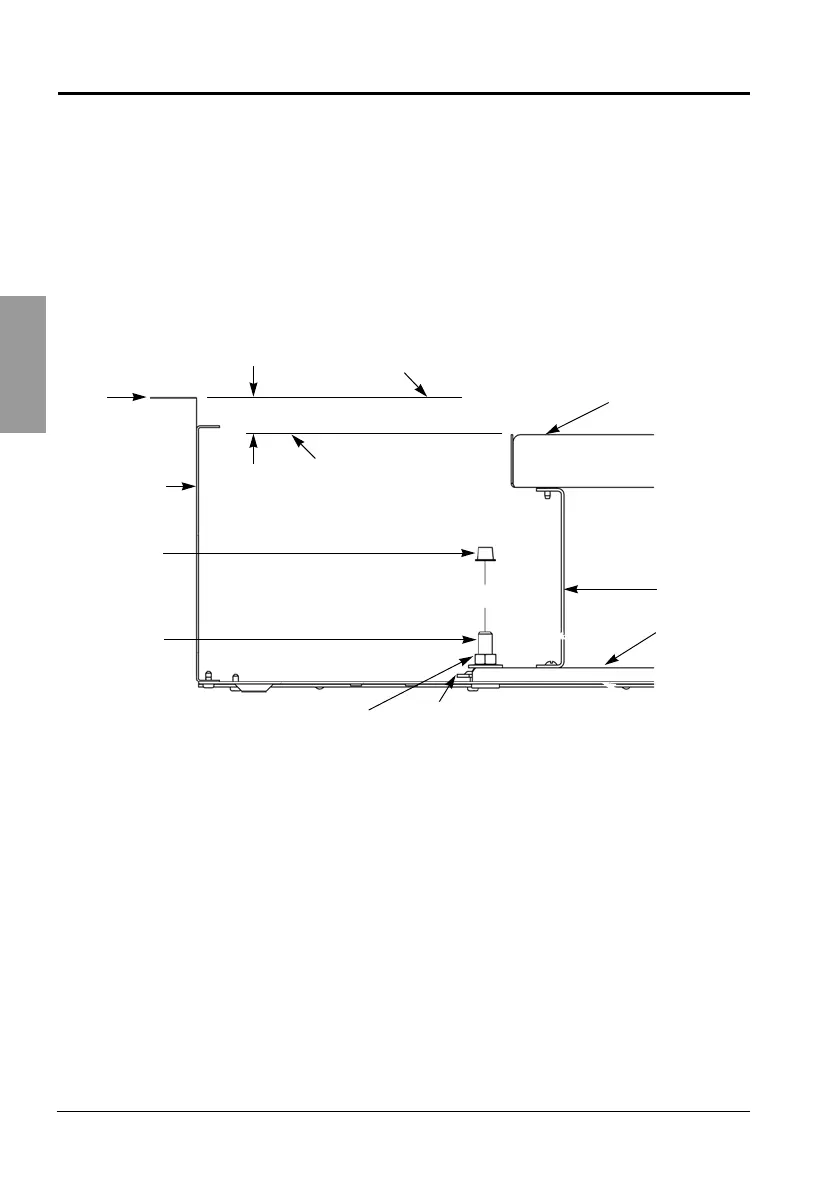

Figura 1: Montaje del interior en gabinetes marca Square D
Pared
Gabinete
Tuerca con brida
Perno del
gabinete
Tuerca elevadora
Base de
montaje
Soporte del
marco
Marco interior
0,25 pulg (6,35 mm) aplicable sólo para
montaje para empotrar
Tapón de la
cabeza del
tornillo
Superficie del marco interior
Superficie de la pared
80043-808-01.book Page 8 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
