Instalación sólo con batería
14

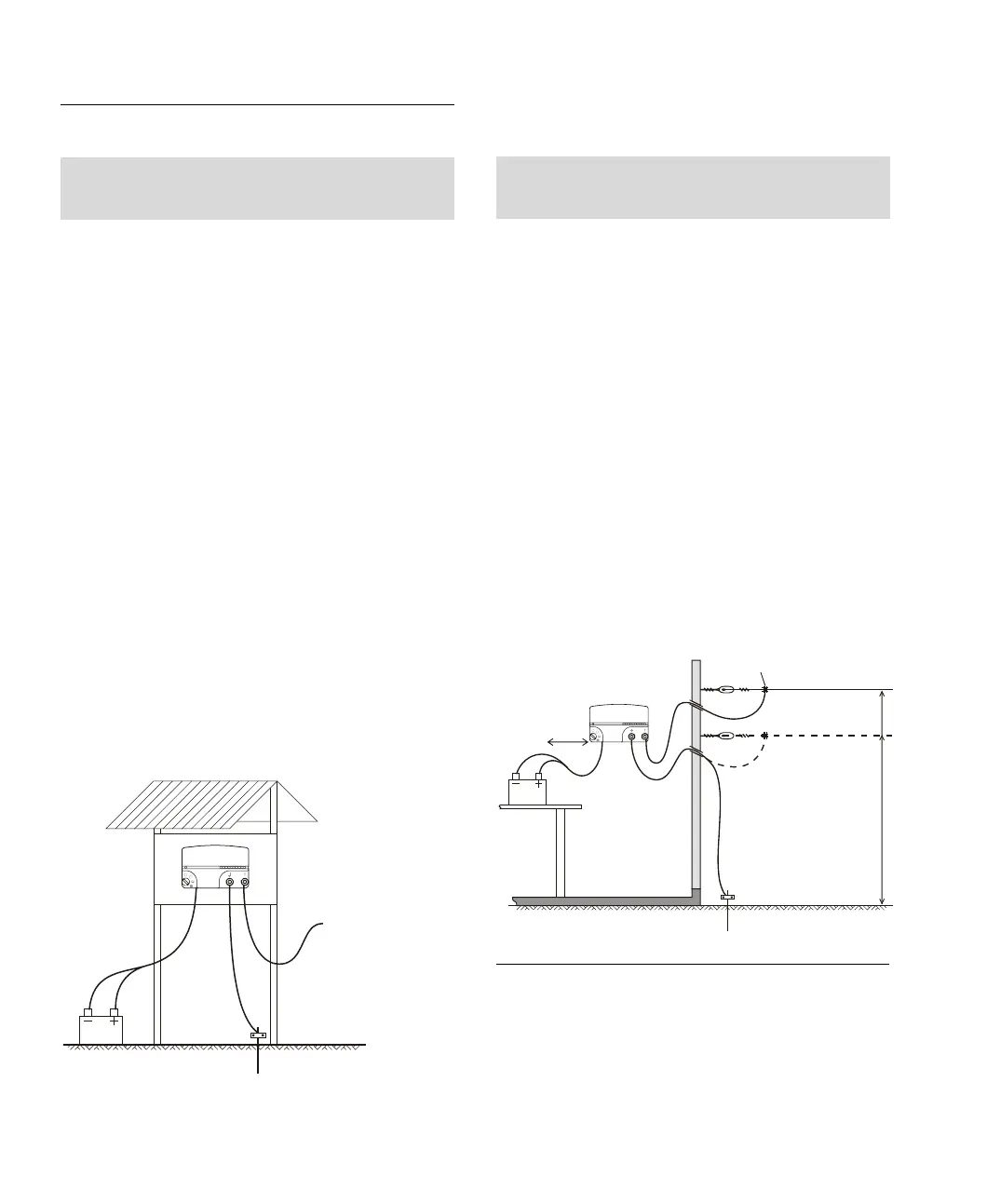

Instalar el energizador al aire libre
¡Advertencia! Antes de instalar el energizador,
asegúrese de que éste esté apagado.
1 Elija un lugar adecuado para el energizador.
Asegúrese de que el energizador esté protegido
de animales y condiciones ambientales. De ser
necesario, coloque el energizador en una caja
para batería. Procure que el lugar de instalación
sea de acceso fácil, esté cerca de un área
adecuada para la toma a tierra y esté protegido
contra daños causados por el hombre. Procure
colocar el energizador lo más cerca posible del
centro de la cerca eléctrica. Para evitar que se
dañe el energizador, asegúrese de que la batería
se encuentre a no menos de 1 m de éste y no
directamente debajo del energizador.
2 Monte el energizador en un poste. Utilice el
patrón que se encuentra en la tapa trasera de
este manual.
3 Conecte la conexión de toma a tierra de la cerca
(verde) del energizador a su sistema de toma a
tierra.
4 Conecte la conexión de salida a la cerca (rojo) del
energizador a la cerca.
5 Conecte el borne rojo (+) del energizador al
terminal positivo de la batería y el borne negro (-)
al terminal negativo de la batería. Para
instalaciones fijas, utilice alambre para conectar
el energizador a la batería.
AUTO
Sistema de
toma a tierra
Línea de
alimentaci
de la cerca
ó
n
Instalar el energizador en un edificio
¡Advertencia! Antes de instalar el energizador,
asegúrese de que éste esté apagado.
1 Elija un lugar adecuado para el energizador.
Asegúrese de que el energizador y la batería
estén fuera del alcance de los niños. La batería ha
de situarse en posición plana. Para evitar que se
dañe el energizador, asegúrese de que la batería
se encuentre a no menos de 1 m de éste y no
directamente debajo del energizador.
2 Monte el energizador en una pared. Utilice el
patrón que se encuentra en la tapa trasera de
este manual.
3 Conecte la conexión de toma a tierra de la cerca
(verde) del energizador a su sistema de toma a
tierra.
4 Conecte la conexión de salida a la cerca (rojo) del
energizador a la cerca.
5 Conecte el borne rojo (+) del energizador al
terminal positivo de la batería y el borne negro (-)
al terminal negativo de la batería. Para
instalaciones fijas, utilice alambre para conectar
el energizador a la batería.
Sistema de
toma a tierra
Nota: el manguito
en la pared evita el
roce de los cables
Línea de alimentación
de la cerca
Alambre de toma a tierra
(donde sea necesario)
Tornillo tuerca unión
Suficiente altura para
permitir el paso del
ganado y de vehículos
Cable subterráneo
aislado Stafix
AUTO
>1 m
Instalación solar
Selección, montaje y posicionamiento del panel solar
Para informaciones relativas a la selección de
componentes, al montaje y al posicionamiento de
sistemas de energizadores con panel solar, véase la
“Stafix Solar Selection Guide” (“Guía de selección de
instalaciones solares Stafix”).
