2 Rev. 47
Należy montować wyłącznie wtryskiwacze i reduktory produkcji AC – R01/R02, W02/W03.
Silnik obsługiwany przez model sterownika dostępny w wykazie na stronie www:
http://www.ac.com.pl/pl-warsztat-kody-silnikow

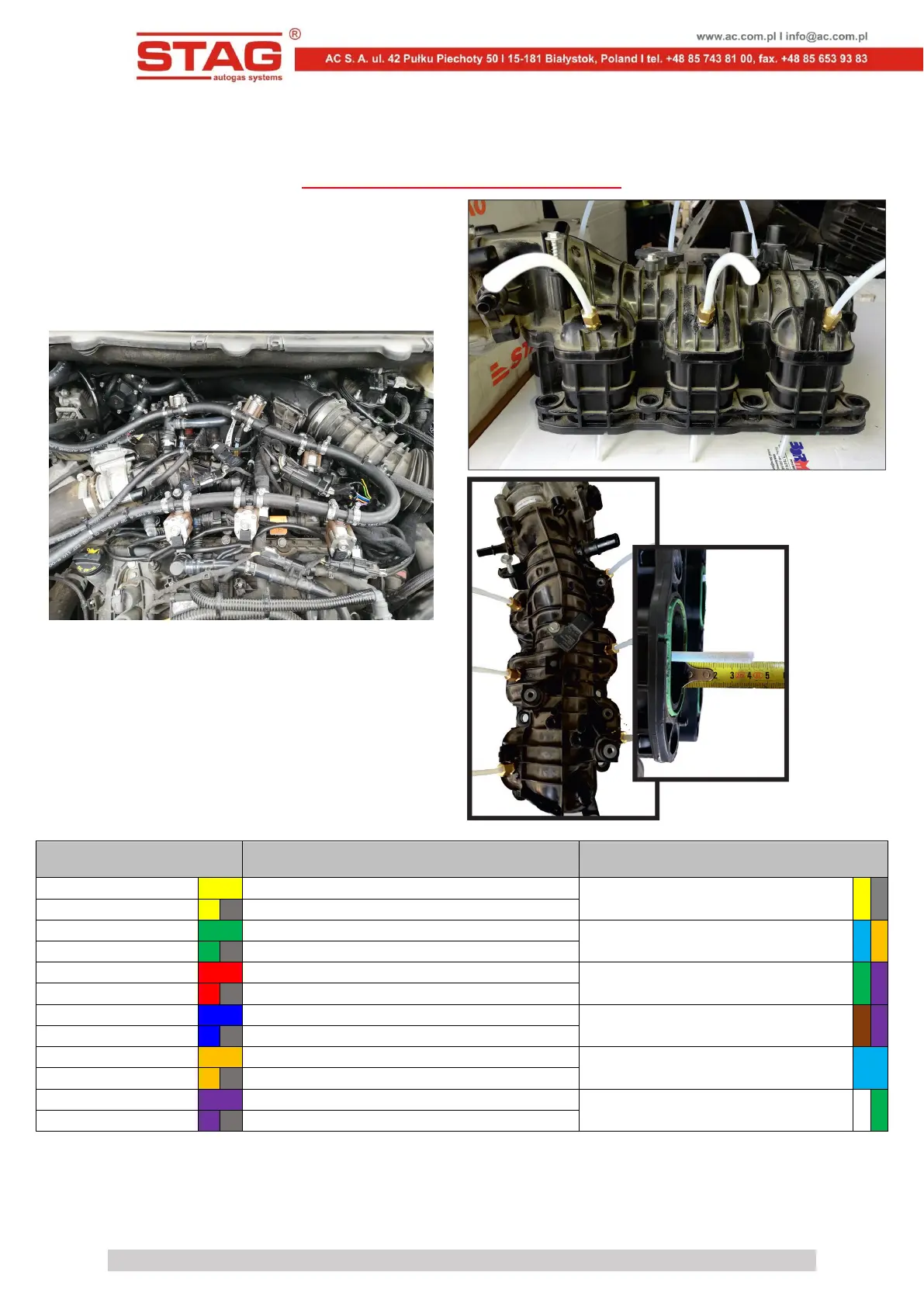

1. Montaż dysz wtryskiwaczy gazowych.
Po zdjęciu kolektora ssącego wykonać nawierty
pod dysze jak na zdjęciu poglądowym. Sugerowane
użycie komponentów instalacji gazowej:
- wtryskiwaczy AC W03 z rozmiarem dyszy 2.5
mm z przedłużkami w kolektorze o długości 85 mm.
- reduktor AC R02 TWIN
2. Sposób wykonania emulacji wtryskiwaczy
benzynowych
Podłączenie emulacji wykonać przy złączu
widocznym na zdjęciu według tabeli zamieszczonej
poniżej. Jeżeli kolory przewodów nie są zgodne z
tabelą, należy kierować się numerami pinów.
Kolor przewodu STAG Opis podłączenia
Kolor przewodu wtryskiwacza
benzynowego i nr pin w złączu
Wtryskiwacz benzynowy I- do wtryskiwacza
Żółto-szary
PIN-5 [Cylinder 1]
Wtryskiwacz benzynowy I- od ECU samochodu
Wtryskiwacz benzynowy II- do wtryskiwacza
Niebiesko-pomarańczowy
PIN-3 [Cylinder 2]
Wtryskiwacz benzynowy II- od ECU samochodu
Wtryskiwacz benzynowy III- do wtryskiwacza
Zielono-fioletowy
Wtryskiwacz benzynowy III- od ECU samochodu
Wtryskiwacz benzynowy IV- do wtryskiwacza
Brązowo-fioletowy
PIN-1 [Cylinder 6]
Wtryskiwacz benzynowy IV- od ECU samochodu
Wtryskiwacz benzynowy V- do wtryskiwacza
Niebieski
PIN-5 [Cylinder 4]
Wtryskiwacz benzynowy V- od ECU samochodu
Wtryskiwacz benzynowy VI- do wtryskiwacza
Biało-zielony
PIN-3 [Cylinder 5]
Wtryskiwacz benzynowy VI- od ECU samochodu
