Stagnoli E24 - Page 85

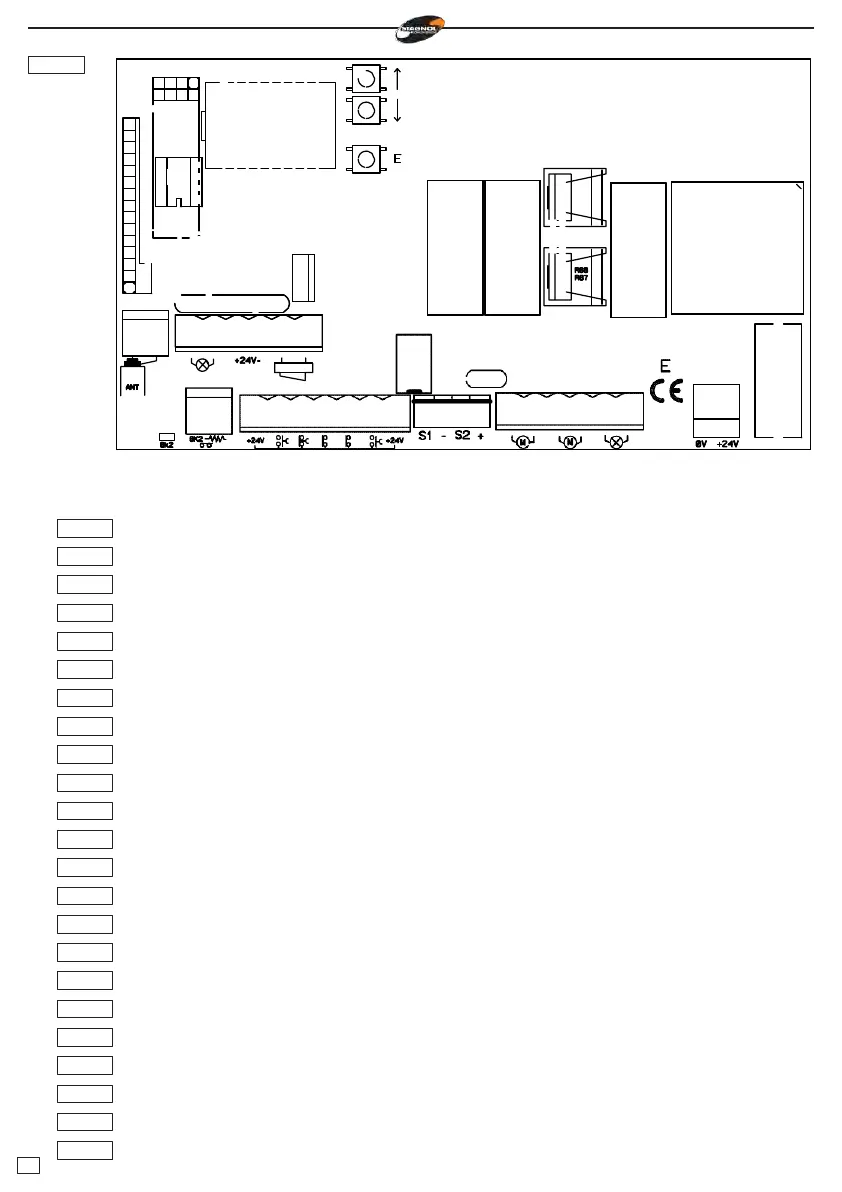

67
E
3a
3b
2
3c
6
1
12
10
11
16
13
4 5 8
9
7
14
23
15
18
17
19
20
21
22
1
Memoria establecimiento
2
Display
3
Botones de impostación
4
Relé direccional motor 1
5
Relé direccional motor 2
6
Mosfet motor 1
7
Mosfet motor 2
8
Relé relampagueante
9
Puentes diodos
10
Módulo recibidor
11
PTC 3A para
electrocerradura de 12V
12
Mosfet electrocerradura
13
Tornillo salidas espía cancela abierta (SCA)/accesorios/electrocerradura
14
Relé espía cancela abierta
15
PTC 0,1A encoder
16
Tornillo antena radio
17
Jump borde resistivo
18
Tornillo entrada borde
19
Conector entradas/mandos
20
Conector encoder motor
21
Connector motores/relampagueantes
22
Tornillo alimentación central a 24V
23
Fusible 2,5A rápido
