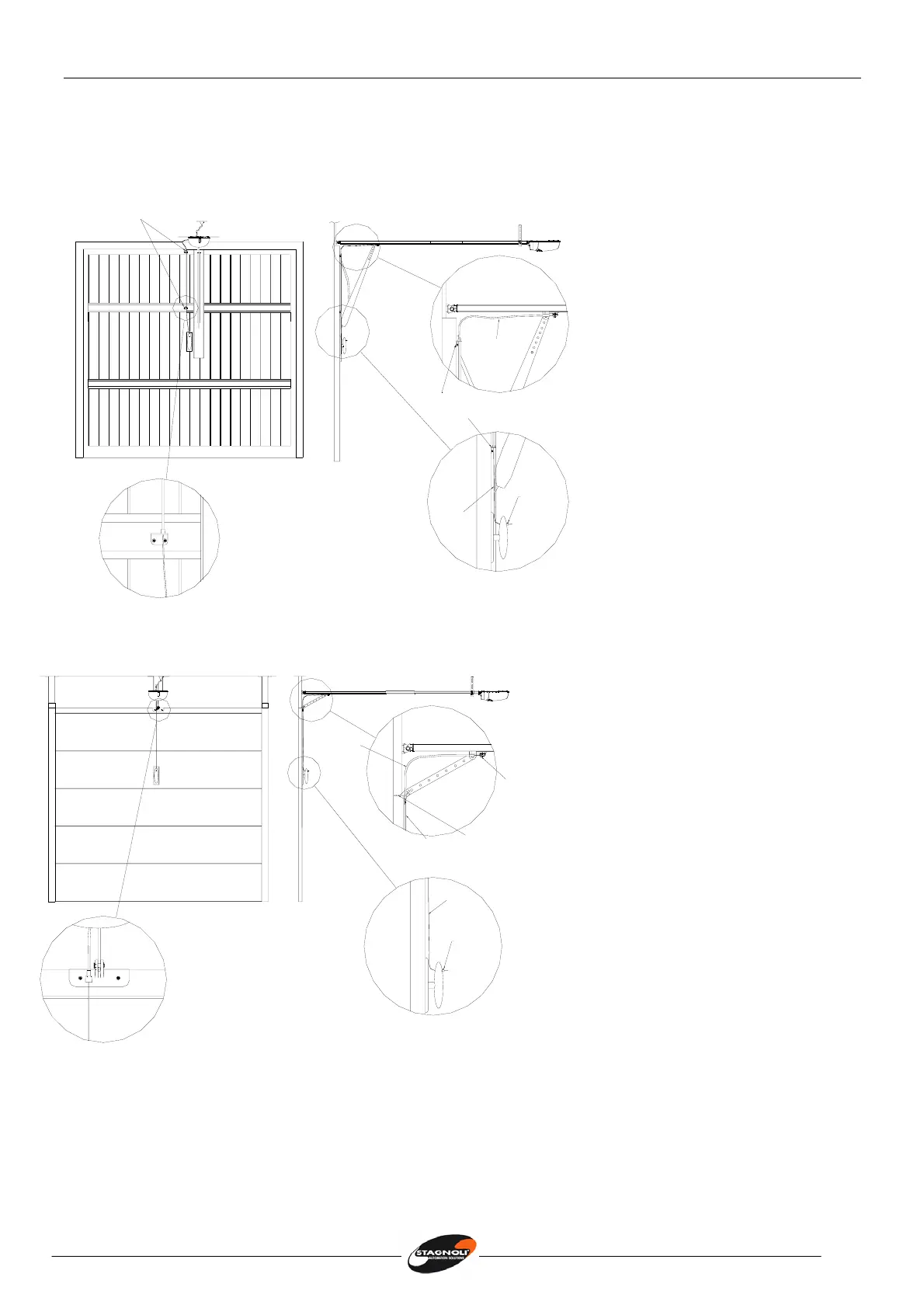

ACCIONAMIENTO MANUAL
Puertas basculantes
Fijar las dos piezas porta cable y
vaina de protección, introducir la
cabeza de la vaina de protección
en el alojamiento correspondiente
sobre el patín y sobre el primer
estribo, introducir la vaina de
protección, tomar el cable
metálico e introducirlo en el orificio
presente en la palanca del patín,
introducirlo en las piezas,
haciéndolo pasar a través de la
manilla, precedentemente
perforada y bloquearlo con la
mordaza correspondiente,
poniendo en tensión el muelle del
patín. Girando la manilla de 90º
180º se obtiene el bloqueo del
motorreductor.
Puertas seccionales
Introducir la cabeza de la vaina de
protección en el alojamiento sobre
el patín y sobre el estribo de
enganche de la puerta, después
introducir la vaina de protección,
entonces tomar el cable metálico
e introducirlo en el orificio presente
en el patín y a continuación en el
estribo, por fin hacerlo pasar a
través de la manilla,
precedentemente perforada y
bloquearlo con la mordaza
correspondiente, poniendo en
tensión el muelle del patín.
Girando la manilla de 90º a 180º se
obtiene el desbloqueo del
motorreductor.
Pieza porta vaina y cable (n° 2)
Cable
Vaina de
protección
Pieza porta vaina
y cable
Bloque de
sujeción
del cable
Orificio palanca
patín
Bloque de
sujeción
del cable
Cable
Estribo de enganche
a la puerta
Cable
Vaina de
protección
