OPIS AUTOMATU ICARUS
Automat ICARUS firmy Stagnoli jest przeznaczony do napędu bram sekcyjnych i uchylnych
wyposażonych w sprężyny skrętne jak i rozciągliwe. Ze względu na siłę ciągu silnika automat ICARUS jest
dostępny w dwóch wersjach 600 N i 1000 N i przeznaczony do podnoszenia bram o wysokości 2.1 – 2.3 m.
lub 2.5 m. Automat ICARUS posiada zwartą konstrukcję mieszczącą silnik i płytę układu sterowania w
jednym miejscu. Icarus nie posiada mechanicznych wyłączników krańcowych ; funkcję pomiaru
pokonanej drogi pełni czujnik optyczny. Samouczący się odbiornik radiowy o częstotliwości pracy
433,92 MHz lub 868,35 MHz może być wpinany w płytę układu sterowania ( opcja dodatkowa ).
Konstrukcja obudowy umożliwia łatwy dostęp do układu sterowania z wbudowaną lampą. Automat
ICARUS posiada zewnętrzny przycisk umieszczony na obudowie , oraz jest wyposażony w wysprzęglenie
mechaniczne umożliwiające otworzenie bramy podczas braku zasilania elektrycznego . Ponadto w opcji
dodatkowej może być dostarczona bateria zasilania awaryjnego.
2
3
7
1
5
6
4
6
8

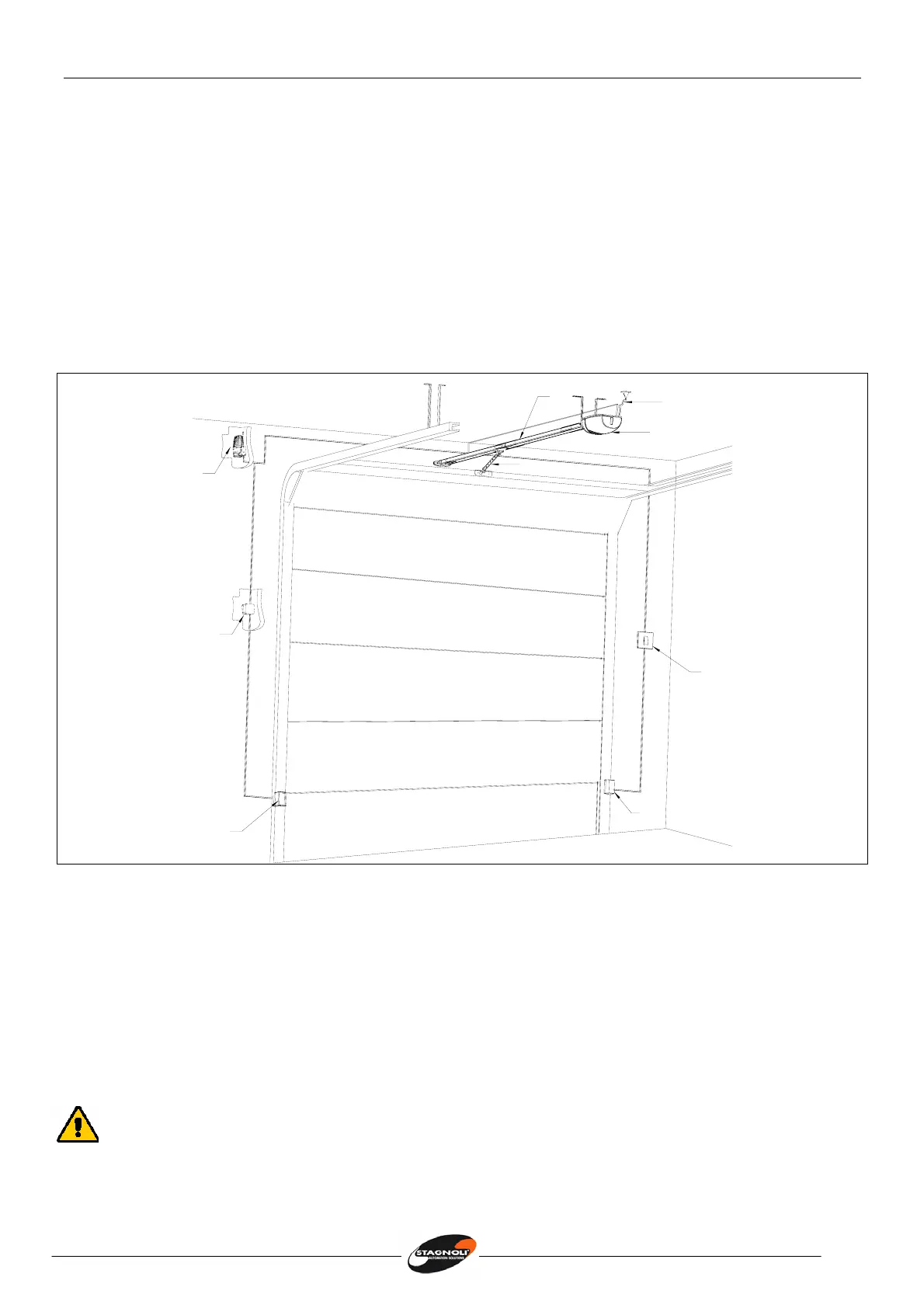

Rys. 1: Szkic montażowy
1. Głowica automatu ICARUS
2.
Zewnętrzna lampa PEGASUS: 2 X 1 mm
2
3.
Szyna automatu.
4.
Zewnętrzny włącznik kluczykowy: 3 X 0.5 mm
2
5.
Przycisk START: 2 x 0.5 mm
2
6.
Fotokomórki: 2 X 0.5 mm
2
(TX); 4 X 0.5 mm
2
(RX)
7. Ramię pociągowe automatu.
8.
kabel zasilający: H05VV-F 2 x 0,75 mm
2
• Do podłączeń urządzeń niskonapięciowych należy stosować przewody w podwójnej izolacji ..
• Zgodnie z przepisami bezpieczeństwa (EN 60335-1) , pojedynczo izolowane przewody 230V
muszą mieć dodatkową 1 mm grubości izolację i być oddalone co najmniej 4 mm od
przewodów niskonapięciowych .
•
Przewody wychodzące z automatu muszą przechodzić przez przepusty zaciśnięte z siłą 0.5 N
lub dławiki zapobiegające przetarciu się izolacji .
