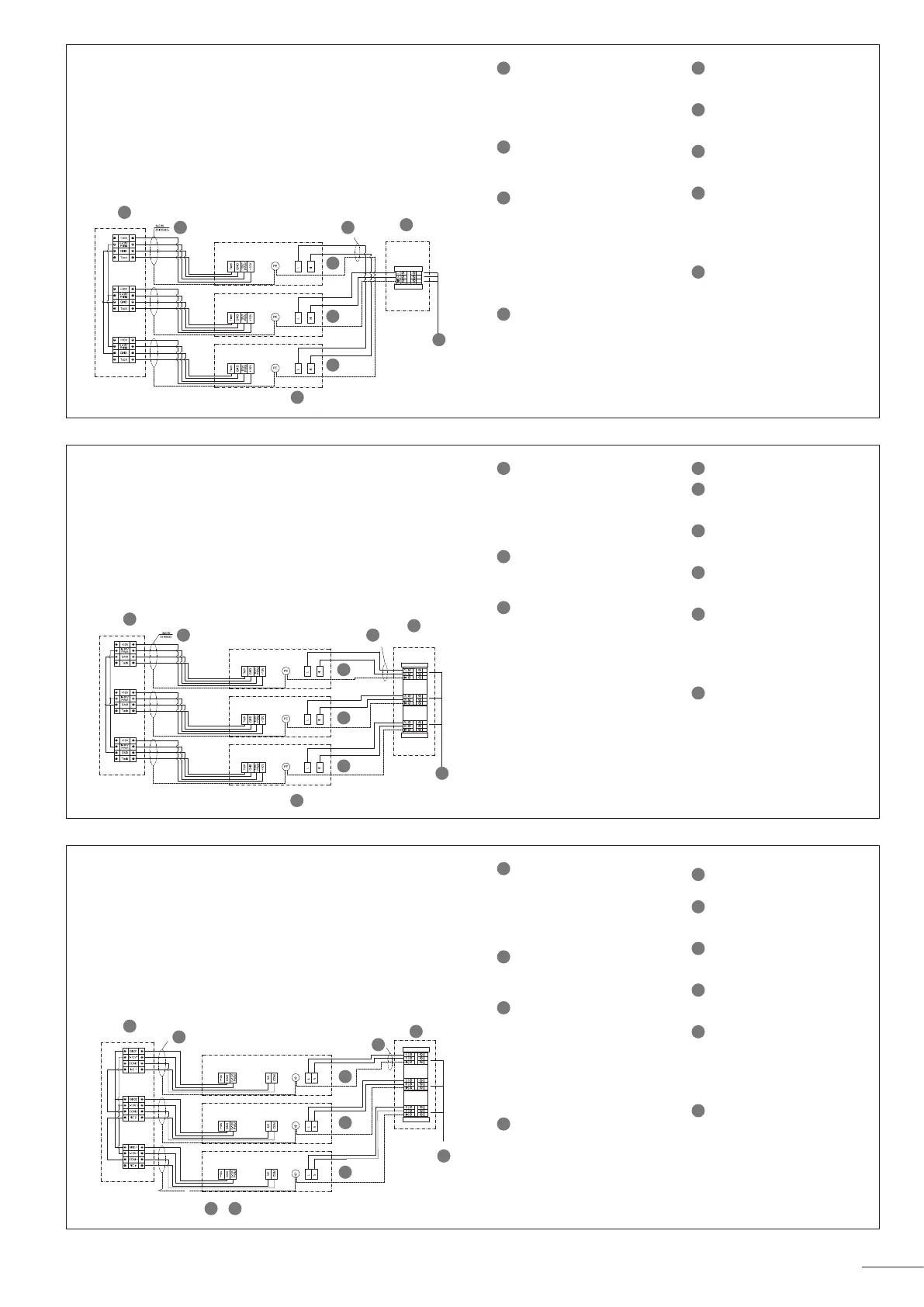

stefani BOREA E Series - Page 11

1
SCATOLA DI DERIVAZIONE SEGNALE E
ALLARME - CONNECTION BOX - SIGNAL
AND ALARM - ABZWEIGDOSE SIGNAL UND
ALARM - CAJA DE DERIVACIÓN DE SEÑAL Y
ALARMAS - BOÎTE DE DÉRIVATION DE SIGNAL
ET ALARME - РАСПРЕДЕЛИТЕЛЬНАЯ
КОРОБКА ДЛЯ СИГНАЛА И АВАРИЙНОГО
СИГНАЛА
2
CAVO SCHERMATO - SCREENED CABLE -
GESCHIRMTES KABEL - CABLE BLINDADO
- CÂBLE BLINDÉ - ЭКРАНИРОВАННЫЙ
КАБЕЛЬ | 6X0,50
3
SEGNALE CUMULATIVO DI ALLARME
VENTILATORI TRA COM1 E NCN -
CUMULATIVE SIGNAL OF FANS ALARMS
BETWEEN COM1 AND NCN - SAMMELALARM
VENTILATOREN ZWISCHEN COM1 UND
NCN - SEÑAL ACUMULATIVA DE ALARMAS
DE VENTILADORES ENTRE COM1 Y
NCN - SIGNAL CUMULÉ D’ALARME DE
VENTILATEURS ENTRE COM1 ET NCN -
НАКОПИТЕЛЬНЫЙ АВАРИЙНЫЙ СИГНАЛ
ВЕНТИЛЯТОРОВ МЕЖДУ COM1 И NCN
4
SEGNALE 0/10VDC COMUNE AI VENTILATORI
TRA GND1 E 0-10V1 - SIGNAL 0/10VDC
COMMON TO FANS BETWEEN GND AND
0-10V1 - SIGNAL 0/10VDC GEMEIN MIT
DEN VENTILATOREN ZWISCHEN GND
UND 0-10V1 - SEÑAL 0/10VDC COMÚN
A LOS VENTILADORES ENTRE GND Y
0-10V1 - SIGNAL 0/10VCC COMMUN AUX
VENTILATEURS ENTRE GND ET 0-10V1
- СИГНАЛ 0/10 В ПОСТ.Т., ОБЩИЙ С
ВЕНТИЛЯТОРАМИ, МЕЖДУ GND И 0-10V1
5
CAVO - CABLE - KABEL - CABLE - CÂBLE -
КАБЕЛЬ | 3G1,5
6
VENTILATORE 1 - FAN 1 - VENTILATOR
1 - VENTILADOR 1 - VENTILATEUR 1 -
ВЕНТИЛЯТОР 1
7
VENTILATORE 2 - FAN 2 - VENTILATOR
2 - VENTILADOR 2 - VENTILATEUR 2 -
ВЕНТИЛЯТОР 2
8
VENTILATORE N - FAN N - VENTILATOR
N - VENTILADOR N - VENTILATEUR N -
ВЕНТИЛЯТОР N
9
SCATOLA DI DERIVAZIONE DI
ALIMENTAZIONE - POWER SUPPLY
CONNECTION BOX - ABZWEIGDOSE
VERSORGUNG - CAJA DE DERIVACIÓN DE
ALIMENTACIÓN - BOÎTE DE DÉRIVATION
D’ALIMENTATION - РАСПРЕДЕЛИТЕЛЬНАЯ
КОРОБКА ПИТАНИЯ
10
ALIMENTAZIONE - POWER SUPPLY -
STROMVERSORGUNG - ALIMENTACIÓN
- ALIMENTATION - ПИТАНИЕ | 230V 1PH
50-60HZ
MOTOVENTILATORI MONOFASE EC
MOTOR FANS SINGLE-PHASE EC
VENTILATOREN EINPHASIG EC
MOTOVENTILADORES MONOFÁSICOS EC
MOTOVENTILATEURS MONOPHASÉS EC
ЭЛЕКТРОВЕНТИЛЯТОРЫ ОДНОФАЗНЫЕ EC
Ø 450 mm
1
2
9
10
5
3 4
6
7
8
1
SCATOLA DI DERIVAZIONE SEGNALE E
ALLARME - CONNECTION BOX - SIGNAL
AND ALARM - ABZWEIGDOSE SIGNAL UND
ALARM - CAJA DE DERIVACIÓN DE SEÑAL Y
ALARMAS - BOÎTE DE DÉRIVATION DE SIGNAL
ET ALARME - РАСПРЕДЕЛИТЕЛЬНАЯ
КОРОБКА ДЛЯ СИГНАЛА И АВАРИЙНОГО
СИГНАЛА
2
CAVO SCHERMATO - SCREENED CABLE -
GESCHIRMTES KABEL - CABLE BLINDADO
- CÂBLE BLINDÉ - ЭКРАНИРОВАННЫЙ
КАБЕЛЬ
3
SEGNALE 0/10VDC COMUNE AI VENTILATORI
TRA GND E 0-10V/PWM - SIGNAL 0/10VDC
COMMON TO FANS BETWEEN GND AND
0-10V/PWM - SIGNAL 0/10VDC GEMEIN MIT
DEN VENTILATOREN ZWISCHEN GND UND
0-10V/PWM - SEÑAL 0/10VDC COMÚN A
LOS VENTILADORES ENTRE GND Y 0-10V/
PWM - SIGNAL 0/10VCC COMMUN AUX
VENTILATEURS ENTRE GND ET 0-10V/
PWM - СИГНАЛ 0/10 В ПОСТ.Т., ОБЩИЙ
С ВЕНТИЛЯТОРАМИ, МЕЖДУ GND И 0-10
В/PWM
4
CAVO - CABLE - KABEL - CABLE - CÂBLE -
КАБЕЛЬ | 3G1
5
VENTILATORE 1 - FAN 1 - VENTILATOR
1 - VENTILADOR 1 - VENTILATEUR 1 -
ВЕНТИЛЯТОР 1
6
VENTILATORE 2 - FAN 2 - VENTILATOR
2 - VENTILADOR 2 - VENTILATEUR 2 -
ВЕНТИЛЯТОР 2
7
VENTILATORE N - FAN N - VENTILATOR
N - VENTILADOR N - VENTILATEUR N -
ВЕНТИЛЯТОР N
8
SCATOLA DI DERIVAZIONE DI
ALIMENTAZIONE - POWER SUPPLY
CONNECTION BOX - ABZWEIGDOSE
VERSORGUNG- CAJA DE DERIVACIÓN DE
ALIMENTACIÓN - BOÎTE DE DÉRIVATION
D’ALIMENTATION - РАСПРЕДЕЛИТЕЛЬНАЯ
КОРОБКА ПИТАНИЯ
9
ALIMENTAZIONE - POWER SUPPLY -
STROMVERSORGUNG - ALIMENTACIÓN
- ALIMENTATION - ПИТАНИЕ | 230V 1PH
50-60HZ
MOTOVENTILATORI MONOFASE EC
MOTOR FANS SINGLE-PHASE EC
VENTILATOREN EINPHASIG EC
MOTOVENTILADORES MONOFÁSICOS EC
MOTOVENTILATEURS MONOPHASÉS EC
ЭЛЕКТРОВЕНТИЛЯТОРЫ ОДНОФАЗНЫЕ EC
Ø 350 mm
8
1
2
5
4
6
7
3
9
1
SCATOLA DI DERIVAZIONE SEGNALE E
ALLARME - CONNECTION BOX - SIGNAL AND
ALARM - ABZWEIGDOSE SIGNAL UND ALARM
- CAJA DE DERIVACIÓN DE SEÑAL Y ALARMAS
- BOÎTE DE DÉRIVATION DE SIGNAL ET
ALARME - РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА
ДЛЯ СИГНАЛА И АВАРИЙНОГО СИГНАЛА
2
CAVO SCHERMATO - SCREENED CABLE -
GESCHIRMTES KABEL - CABLE BLINDADO
- CÂBLE BLINDÉ - ЭКРАНИРОВАННЫЙ
КАБЕЛЬ
3
SEGNALE 0/10VDC COMUNE AI VENTILATORI
TRA GND E 0-10V/PWM - SIGNAL 0/10VDC
COMMON TO FANS BETWEEN GND AND
0-10V/PWM - SIGNAL 0/10VDC GEMEIN MIT
DEN VENTILATOREN ZWISCHEN GND UND
0-10V/PWM - SEÑAL 0/10VDC COMÚN A LOS
VENTILADORES ENTRE GND Y 0-10V/PWM -
SIGNAL 0/10VCC COMMUN AUX VENTILATEURS
ENTRE GND ET 0-10V/PWM - СИГНАЛ 0/10
В ПОСТ.Т., ОБЩИЙ С ВЕНТИЛЯТОРАМИ,
МЕЖДУ GND И 0-10 В/PWM
4
CAVO - CABLE - KABEL - CABLE - CÂBLE -
КАБЕЛЬ | 3G1
5
VENTILATORE 1 - FAN 1 - VENTILATOR
1 - VENTILADOR 1 - VENTILATEUR 1 -
ВЕНТИЛЯТОР 1
6
VENTILATORE 2 - FAN 2 - VENTILATOR
2 - VENTILADOR 2 - VENTILATEUR 2 -
ВЕНТИЛЯТОР 2
7
VENTILATORE N - FAN N - VENTILATOR
N - VENTILADOR N - VENTILATEUR N -
ВЕНТИЛЯТОР N
8
SCATOLA DI DERIVAZIONE DI
ALIMENTAZIONE - POWER SUPPLY
CONNECTION BOX - ABZWEIGDOSE
VERSORGUNG - CAJA DE DERIVACIÓN DE
ALIMENTACIÓN - BOÎTE DE DÉRIVATION
D’ALIMENTATIONE - РАСПРЕДЕЛИТЕЛЬНАЯ
КОРОБКА ПИТАНИЯ
9
ALIMENTAZIONE - POWER SUPPLY -
STROMVERSORGUNG - ALIMENTACIÓN
- ALIMENTATION - ПИТАНИЕ | 230V 1PH
50-60HZ
MOTOVENTILATORI MONOFASE EC
MOTOR FANS SINGLE-PHASE EC
VENTILATOREN EINPHASIG EC
MOTOVENTILADORES MONOFÁSICOS EC
MOTOVENTILATEURS MONOPHASÉS EC
ЭЛЕКТРОВЕНТИЛЯТОРЫ ОДНОФАЗНЫЕ EC
Ø 315 mm
8
1
2
5
4
6
7
3
9
