Segnalazione del calore
residuo (solo HL 2020 E)
La segnalazione del calore residuo
serve come avvertimento visivo per
evitare lesioni dovute al contatto di-
retto della pelle con il tubo di soffiag-
gio bollente. La segnalazione del
calore residuo funziona anche se il
cavo di rete è staccato dalla presa!
L'indicazione è funzionante a partire
da 90 secondi di esercizio e lampeg-
gia finché la temperatura sul tubo di
soffiaggio a temperatura ambiente
non è scesa sotto i 60 °C.
Se l'apparecchio è in funzione per
meno di 90 secondi, l'indicazione del
calore residuo non è attiva. In ogni
caso la responsabilità è dell'utente,
e nell'utilizzo di convogliatori ad aria
calda occorre sempre prestare parti-
colare attenzione.
Conservate scrupolosamente
queste avvertenze sulla sicurezza
nelle vicinanze dell'apparecchio.
- 31 -
L
e apparecchiature sono equipaggiate con una protezione
termica a 2 livelli:
1
. Un dispositivo di spegnimento del riscaldamento in caso
di superamento di una determinata temperatura provoca
uno spegnimento del riscaldamento quando la fuoriusci-
ta dell'aria del foro di soffiaggio viene eccessivamente
ostacolata (accumulo di calore). Il ventilatore continua
p
erò a funzionare. Sul display venite avvertiti di tale
spegnimento tramite un triangolo di avvertimento.
Q
uando il foro di soffiaggio è di nuovo libero, il riscalda-
mento si riaccende automaticamente dopo breve tempo.
A questo punto il triangolo di avvertimento che era ap-
p
arso sul display scompare. Il dispositivo di spegnimen-
to in caso di superamento di una determinata tempera-
tura può intervenire anche dopo lo spegnimento dell'ap-
parecchio; in tal caso dopo la riaccensione occorre più
tempo del solito prima che venga raggiunta la tempera-
tura sul foro di soffiaggio. *
2. In caso di sovraccarico la sicurezza termica spegne
l'apparecchio completamente.
* solo per HL 2020 E
Per la Vostra sicurezza
Descrizione dell'apparecchio -
Messa in esercizio
Attenzione: la distanza rispetto all'oggetto da lavorare si
basa sul materiale e sul tipo di lavorazione che si intende
effettuare. Eseguite prima un test del flusso di aria e della
temperatura! Con gli ugelli applicabili disponibili come
accessori (vedere il foglio degli accessori contenuto nella
busta) è possibile dirigere il getto di aria calda con elevata
precisione puntuale e superficiale. Fate attenzione quando
cambiate gli ugelli bollenti! Se utilizzate il convogliatore di
aria calda come apparecchio non mobile, badate che esso
venga ben fissato e che sia posto su una base sicura,
antiscivolo e pulita.
HL 1620 S
L'apparecchio viene acceso e spento mediante l'interruttore
a stadi (7) che si trova sul retro dell'impugnatura. Il flusso di
aria e la temperatura possono venire regolati a 2 livelli. Al
livello 1 si raggiungono 300 °C con un flusso di aria pari a
240 l/min, al livello 2 si raggiungono 500 °C con 450 l/min.
Questo apparecchio è destinato esclusivamente all'uso
domestico.
HL 1920 E
L'apparecchio viene acceso e spento mediante l'interruttore
a stadi (7) che si trova sul retro del manico. Oltre alla regola-
zione a tre livelli del numero di giri / flusso di aria (il livello 1
corrisponde ad un livello di aria fredda di 80 °C) è possibile
regolare la temperatura mediante la rotella di regolazione (8)
nei livelli 2 e 3 in un campo compreso tra 80 °C e 600 °C.
I numeri indicati sulla rotella di regolazione che vanno da 1
a 9 servono da orientamento. "1" significa 80 °C, con "9"
si raggiunge la massima temperatura di 600 °C. Il flusso
di aria varia nei tre livelli da 150/150-300/300-500 l/min.
Il condotto di protezione (3) si può rimuovere mediante una
chiusura a baionetta.
HL 2020 E
L'apparecchio viene acceso e spento mediante l'interruttore
a
stadi (7) che si trova sul retro del manico. Oltre alla regola-
zione a tre livelli del numero di giri / volume di aria mediante
l'interruttore (7), è possibile regolare la temperatura in modo
c
ontinuo mediante l'interruttore a bilico nei livelli 2 e 3 in un
campo che va da 80 °C a 630 °C. La temperatura target
può venire aumentata in passi da 10 °C premendo a destra
"
+" sul pulsante a due tasti (9) o abbassata premendo a si-
nistra "-" sul pulsante a due tasti (9). Con una breve pres-
s
ione del pulsante a due tasti la temperatura aumenta o di-
minuisce una sola volta di 10 °C. Con una pressione prolun-
gata del pulsante viene aumentata o diminuita la temperatu-
r
a continuamente in passi da 10 °C fino a quando esso vie-
ne rilasciato o viene impostata la temperatura minima o
massima. La temperatura nominale impostata è visibile sul
display per 3 secondi, poi durante l'abbassamento o l'au-
mento della temperatura quella effettiva viene visualizzata sul
tubo di soffiaggio. Lungo questo periodo il segno °C/°F lam-
peggia. Non appena la temperatura nominale è stata rag-
giunta, questo segno appare permanentemente sul display.
Nel livello di convogliamento aria 1 la temperatura è pari a
80 °C. Passando dal livello di convogliamento aria 2 o 3 con
temperature più elevate al livello 1, l'apparecchio impiega
poco tempo per raffreddarsi a 80 °C. Durante il processo di
raffreddamento, sul display a cristalli liquidi (10) viene indica-
ta la temperatura effettiva all'uscita degli ugelli. Dopo lo spe-
gnimento dell'apparecchio viene mantenuto il valore impo-
stato per ultimo. Il condotto di protezione (3) può venire ri-
mosso mediante una chiusura a baionetta.

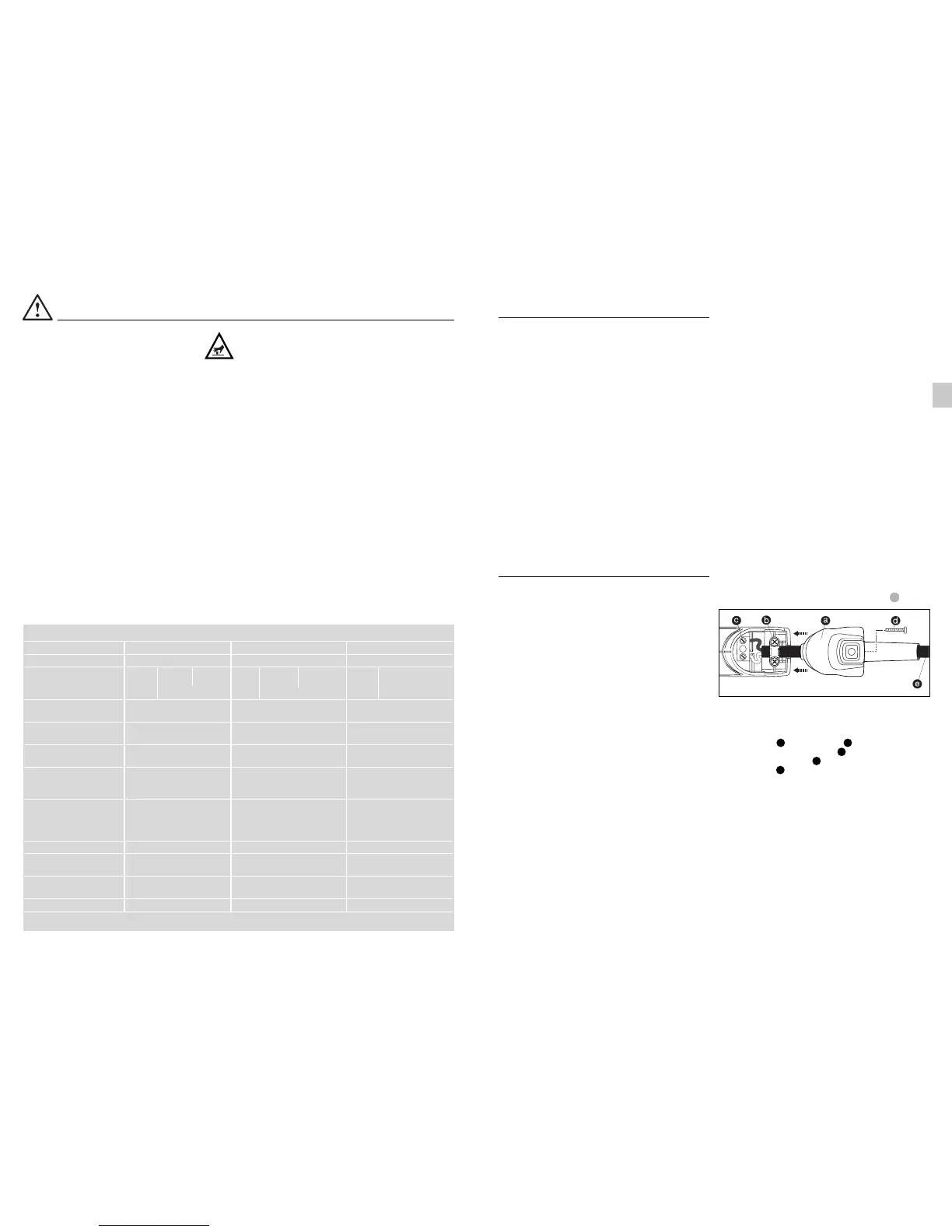

Sostituzione del cavo (solo HL 2020 E)
Se il cavo di allacciamento alla rete è danneggiato, lo potete
sostituire senza difficoltà e senza necessità di aprire la car-
cassa.
1. Importante! Non sconnettete l'apparecchio dalla rete.
2. Svitate la vite e sfilare il tappo .
3. Svitate lo scarico della trazione .
4. Svitate i morsetti di rete .
5. Sfilate il cavo .
6. Introducete un nuovo cavo e riavvitate nuovamente, se-
guendo l'opposta sequenza ( prima i morsetti di rete etc.).
a
b
c
d
e
14
- 30 -
Dati tecnici
HL 1620 S
HL 1920 E
HL 2020 E
220-230 V, 50/60 Hz
2200 W
12 3
150 150-300 300-500
80 80-630
continua a passi da 10 °C
tramite tasti
display a cristalli liquidi
sì
II
sì
sì
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,880 Kg
220-230 V, 50/60 Hz
2000 W
12 3
150 150-300 300-500
80 80-600
continua, in 9 livelli tramite
rotella di regolazione
–
no
II
–
sì
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,840 Kg
220-230 V, 50/60 Hz
1600 W
12
240 450
300 500
–
–
no
II
–
sì
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,670 Kg
Allacciamento alla rete
Potenza
Livello
Flusso di aria (litri al minuto)
Temperatura (°C)
Regolazione della
temperatura
Visualizzazione della
temperatura
Segnalazione del calore
residuo
Classe di protezione
(senza allacciamento al
conduttore di protezione)
Spegnimento del riscal-
damento in caso di supe-
ramento di una determi-
nata temperatura.
Termoprotezione
Livello di pressione
acustica delle emissioni
Valore totale delle
vibrazioni
Peso
Con riserva di modifiche tecniche
