2 x 4-1/2” Bolt, 2- Flat Washers, 1- Nut,
2 x 11,43 cm Boulon, 2- Rondelles Plates, 1- Éscrou
2 x 11,43 Perno, 2- Arandelas Planas, 1- Tuerca
2 x 4-1/2” Bolt, 2- Flat Washers, 1- Nut,
2 x 11,43 cm Boulon, 2- Rondelles Plates, 1- Éscrou
2 x 11,43 Perno, 2- Arandelas Planas, 1- Tuerca
NOTE: Place one flat washer on either
side of the climber frame.Tighten all bolts
securely, tighten nuts and washers on bolts
flush to the tube or member and place caps
over exposed bolts snug to the nut.
REMARQUE : Placer une rondelle plate sur ou
le côté du cadre d'alpiniste.Serrez bien tous les
boulons, serrez les écrous et et les rondelles sur les
boulons affleurant le tube ou montant et placez les
couvercles sur les boulons bien ajustés sur l'écrou.
Swing Hook Assembly (steps 21 - 26)/ Montage des crochets (étapes 21- 26)/
Ensamblaje del gancho del columpio (pasos 21 -26)
Swing pole , Swing Hooks (F).
Le mât de balançoire, les crochets (F).
El poste de columpios, los ganchos de columpios (F).
DIAGERAM-A/
DIAGRAMME - A/
DIAGRAMA-A

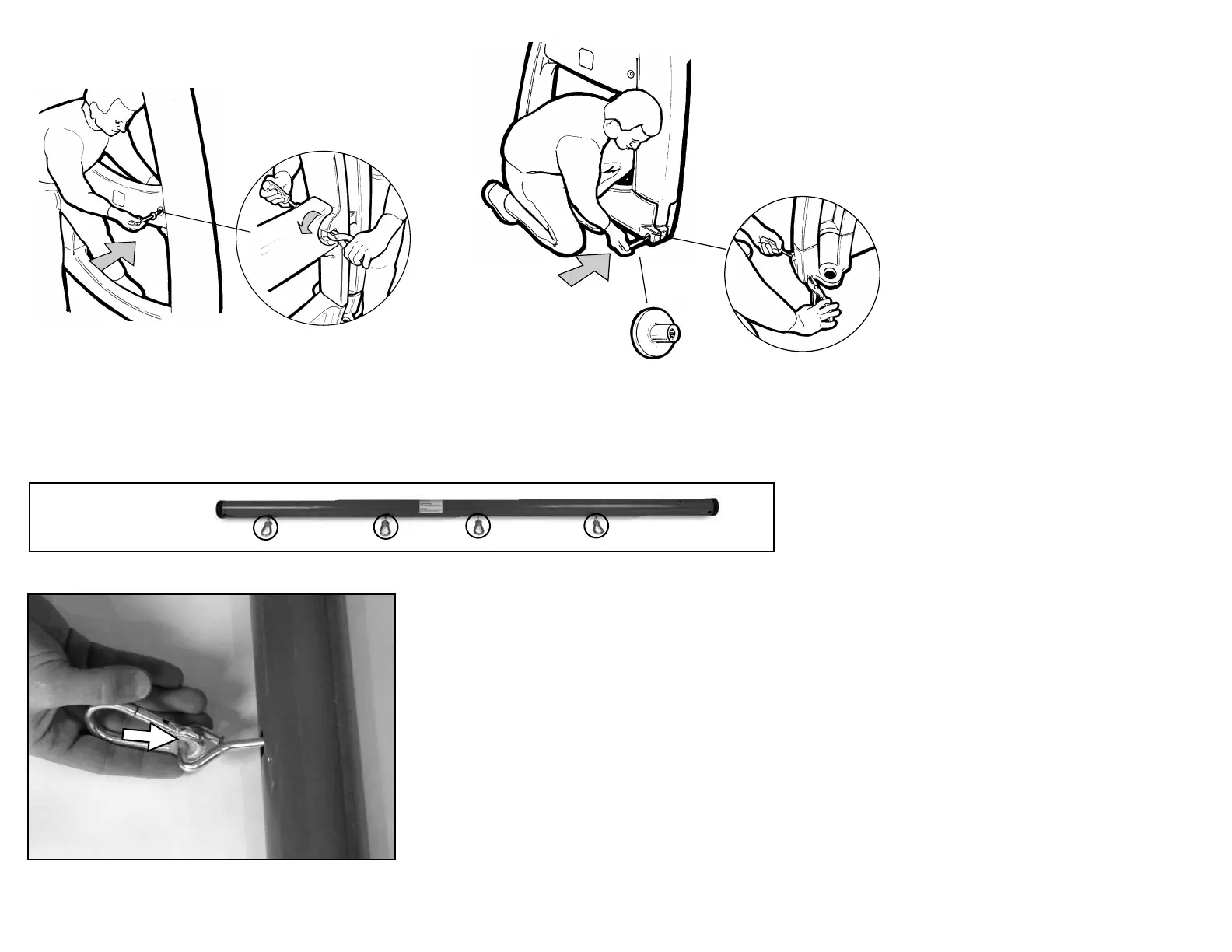

Locate the oval slot on the Swing Pole and slide the Swing Hook
(F) assembly through.
Repérez la fente ovale sur le mât de corde et insérez-y l’ensemble (F).
Ubique la ranura ovalada en el poste de la escalera de cuerda y pase
el conjunto del gancho del columpio (F) por la misma.
NOTA: Coloque una arandela plana en cualquier
lado del marco de trepador. Apriete bien todos los
pernos, ajuste las tuercas y arandelas en los pernos
a nivel del tubo o componente y coloque las tapas
sobre los pernos expuestos ajustados con las tuercas.
