Step2 Grand Walk-In Kitchen

6
Tighten screws.
Serrez les vis.
Apriete los tornillos.
18

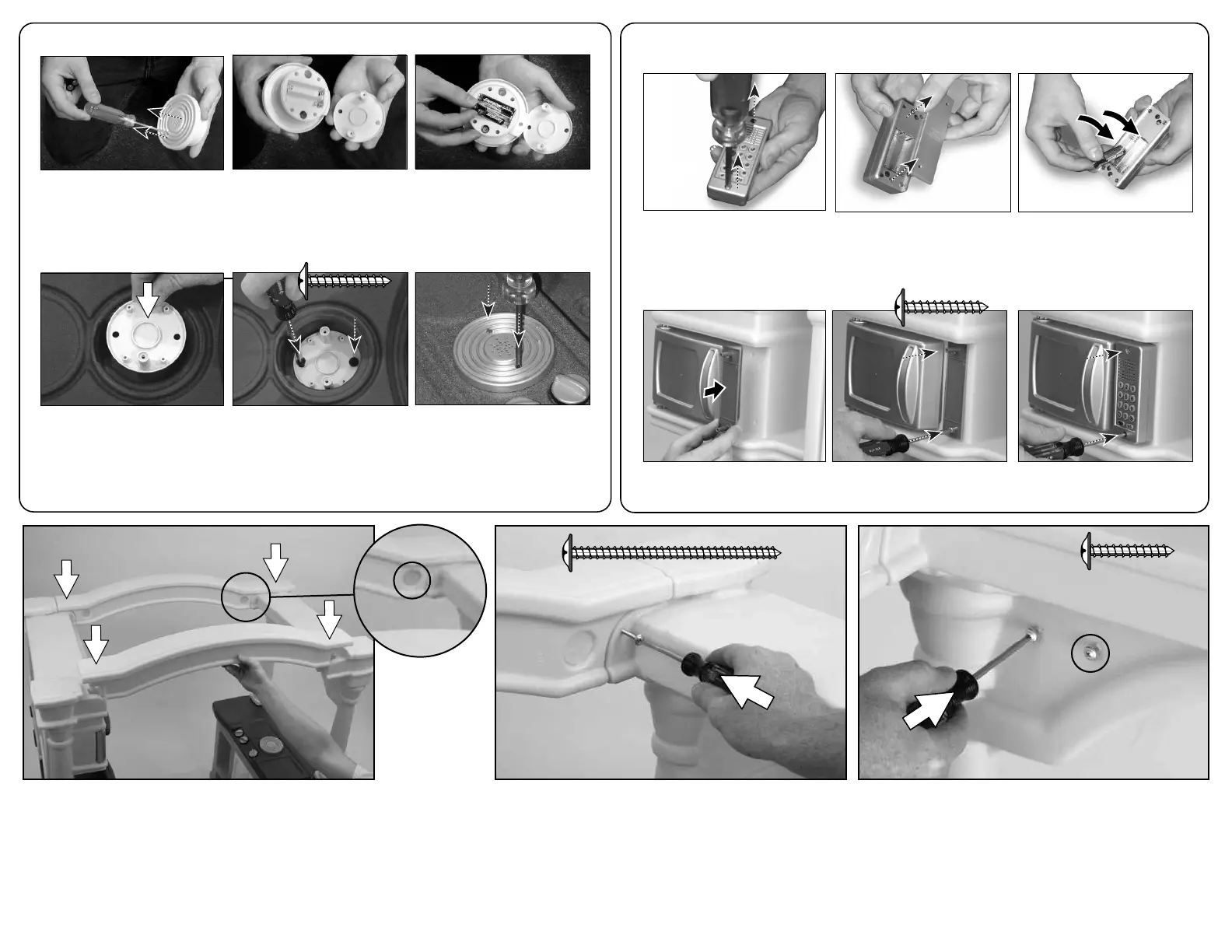

Attach electronic Key Pad/ Fixez les Garniture Prncipale électroniques / Instale
los Pista Domminante electrónicos de sonido
a b c
ed
f
Loosen both screws
Desserrez les deux vis
Afloje ambos tornillos
Install base.
Installez la base.
Instale la base
Align cover and tighten screws.
Alignez le couvercle et serrez les vis.
Alinee la cubierta y apriete los tornillos.
c
17
Attach burner / Fixez le brûleur / Instale la hornilla
a b
c
d
e f
Loosen both screws
Desserrez les deux vis
Afloje ambos tornillos
Insert 2 “AA” batteries as shown on diagram
inside battery compartment.
Insèrer 2 piles de cellule d' “AA” comme
indiquèes sur le diagramme compartiment
de pile d'intèrieur.
Inserta 2 baterìas de la cèlula de "AA" como
mostrado en el esquema compartimiento
interior de baterìa.
Align cover and tighten screws.
Alignez le couvercle et serrez les vis.
Alinee la cubierta y apriete los tornillos.
d,e.Place burner base into recess. Secure
with 2 x 3/4” washer head screws.
d,e.Placez la base de la plaque du cuisson
dans le renfoncement et fixez-la au moyen
de vis avec tête à rondelles de 2 x 1,91
cm .
d,e.Coloque la base de la hornilla en la
cavidad. Fíjela con tornillos con
arandela de 2 x 1,91 cm pulgada.
3/4” (1.91 cm) x2
19 20 21
Place both Arch Supports (F) into each Cabinet assembly as
shown. Ensure the vent plugs are facing the inside.
Installez les supports d’arcade (F) dans chaque placard tel
qu’illustré. Veillez à positionner les bouchons à évent vers l'intérieur.
Coloque ambos soportes de arco (F) en cada uno de los conjuntos
de gabinete tal y como se muestra. Asegúrese que los tapones
respiraderos queden hacia adentro.
Vent Plug/
Bouchon à évent/
Tapón respiradero
Secure each corner of both Arch Supports (F) with 1 x 1-7/8”
screw as shown.
Fixez les coins de chacune des arcades (F) au moyen de 1 vis
de 3,81 cm tel qu’illustré.
Asegure cada esquina de los soportes de arco (F) con 1 tornillo
de 3,81 cm. tal y como se muestra.
On either side of the Upper Archway (O), locate the two pre-drilled
holes and thread 2 x 3/4” screws half way.
De chaque côté de l'arcade supérieure (O), repérez les deux trous
pré-percés et vissez à moitié 2 vis de 1,91 cm.
En cualquiera de los lados del arco superior (O) ubique los dos orificios
pretaladrados y enrosque 2 tornillos de 1,91 cm hasta la mitad.
1 x 1-7/8” (3,81cm)
2 x 3/4” (1.91 cm)
2 x 3/4” (1.91 cm)
Insert 2 “AA” batteries as shown on diagram inside battery compartment.
Insèrer 2 piles de cellule d' “AA” comme indiquèes sur le diagramme compartiment
de pile d'intèrieur.
Inserta 2 baterìas de la cèlula de "AA" como mostrado en el esquema
compartimiento interior de baterìa.
f
