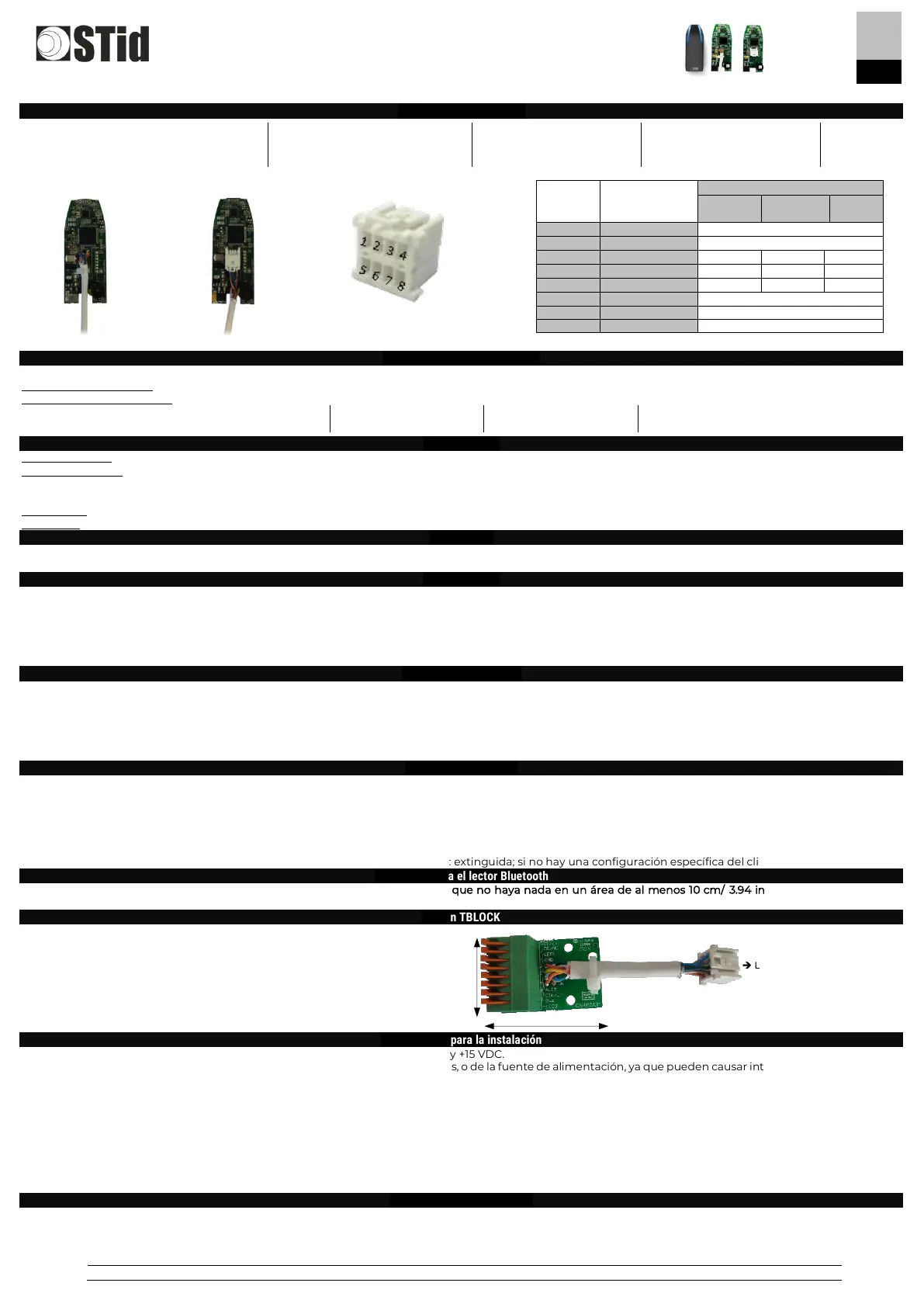

Características
Communication: RS485 (L+ & L-) / TTL (Wiegand / Clock & Data)
Salida de conector: - 8 terminales de crimpado estampados hembra 28-22AWG (Wurth Electronik 62400113722DEC)
- 8 punto de Vivienda de doble fila tarminal femenino (Wurth Electronik 624008213322)
(utilizar Crimp Hand Tool
WURTH ELEKTRONIK
600624228220)
Salida cable: TRANXALARM - 8x0,22mm
2
– lg 3.05m
Protection: Lector clasificado IP65.
Timbre / LED
El funcionamiento del timbre y los LEDs 1 y 2 se pueden programar mediante una tarjeta de configuración (SCB / OCB) o controlarse por el sistema remoto aplicando
un potencial de 0 VDC respectivamente en las entradas
“Led 1”
,
“Led 2
” y
“Timbre”
o controlarse por el protocolo de comunicación del lector (SSCP
®
/ OSDP
TM
).
Anti-extracción
La extracción es detectada por un acelerómetro. Cuando se detecta la extracción, la salida del interruptor (conector J2) proporciona un contacto O/C
para indicar el estado de extracción del lector.
▪ Para R/S 31: la señal de extracción también se transmitirá por la línea "
D1/Data
". Esta función es configurable por medio de tarjeta.
▪ Para R/S 33 y OSDP
TM
: el lector realizará las operaciones configuradas con la tarjeta de configuración.
▪ Para W33: el lector realizará las operaciones configuradas a través del protocolo SSCP
®
.
Precaución: encienda el lector cuando esté en su posición final para activar el acelerómetro en la posición correcta.
Configuración del lector
Los lectores R y S son configurables por medio de tarjetas de configuración SCB RFID / virtuales.
Los lectores OSDP
TM
son configurables por medio de tarjetas de configuración OCB RFID / virtuales o por el comando FileTransfer.
- Si el SCB/OCB es compatible con el firmware del lector, el LED se ilumina en verde y el timbre suena 5 veces.
- Si el SCB/OCB no es compatible con el firmware del lector, el LED se ilumina en rojo y el timbre suena por 1 segundo.
- Si la clave de seguridad SCB / OCB es diferente de la clave del lector: no hay reacción.
Precaución: configure sus lectores definiendo su propia clave de empresa.
Secuencia de arranque
Al momento del encendido, el lector se encuentra en la fase de arranque:
1. Activación del LED blanco y del timbre por 100 ms.
Para los lectores de sólo lectura:
2. Activación del LED según el código de color: rojo = +10, naranja = +5, verde = +1: Indicador de la versión del firmware.
3. Solo para lector serie R/S: el LED naranja parpadea 20 veces: en espera de una actualización.
4. Solo para lector Bluetooth
®
: Activación del LED fijo blanco durante la inicialización de Bluetooth.
5. Activación del LED predeterminado (sólo lectura: parpadeo azul, OSDP
TM
: extinguida; si no hay una configuración específica del cliente).
Precaución para el lector Bluetooth
Precaución: en el encendido de Bluetooth (BT1 / BT2) del lector, asegúrese de que no haya nada en un área de al menos 10 cm/ 3.94 in alrededor del lector (por
ejemplo, ninguna mano delante del lector ...).
Opción TBLOCK
Conexión
- Presiona la parte naranja para abrir.
- Inserte el cable.
- Suelte la parte naranja.
- Comprobar que el cable esté correctamente enganchado.
Precauciones para la instalación
▪ El voltaje de suministro en los conectores del lector debe estar entre +9 VDC y +15 VDC.
▪ Mantenga el lector alejado lo más posible de los cables de transmisión de datos, o de la fuente de alimentación, ya que pueden causar interferencias dependiendo
del nivel de potencia de radiación y/o de la proximidad al lector.
▪ Distancia recomendada entre 2 lectores: plano paralelo: 30 cm. Mismo plano: 40 cm. Plano perpendicular: 30 cm.
▪ Distancia recomendada entre 2 lectores Bluetooth
®
: 2 metros cualquiera de los dos planes.
▪ Coloque el lector a una altura de menos de 2 metros (Norma UL / IEC 62368).
▪ Si el lector se instala en una superficie metálica puede tener una reducción en la distancia de lectura.
▪ Utilice una ferrita (2 vías) para el cable (alimentación y datos).
Ejemplo: Referencia 74271222 WURTH ELEKTRONIK.
▪ Por su diseño, el lector puede instalarse en interiores y exteriores.
▪ ANTES de encender, conecte los cables o el conector del lector. Antes de desconectar los cables o el conector del lector, apáguelo.
▪ Temperatura ambiente de funcionamiento: -20 °C a +70 °C.
Cableado de pull-ups en TTL
Para las señales de datos, las resistencias
pull-up
de 10k en V
in
(tensión de alimentación del lector) están pre-equipadas en el sistema electrónico del lector para
una óptima distancia entre el cableado.
