NORSK
NO

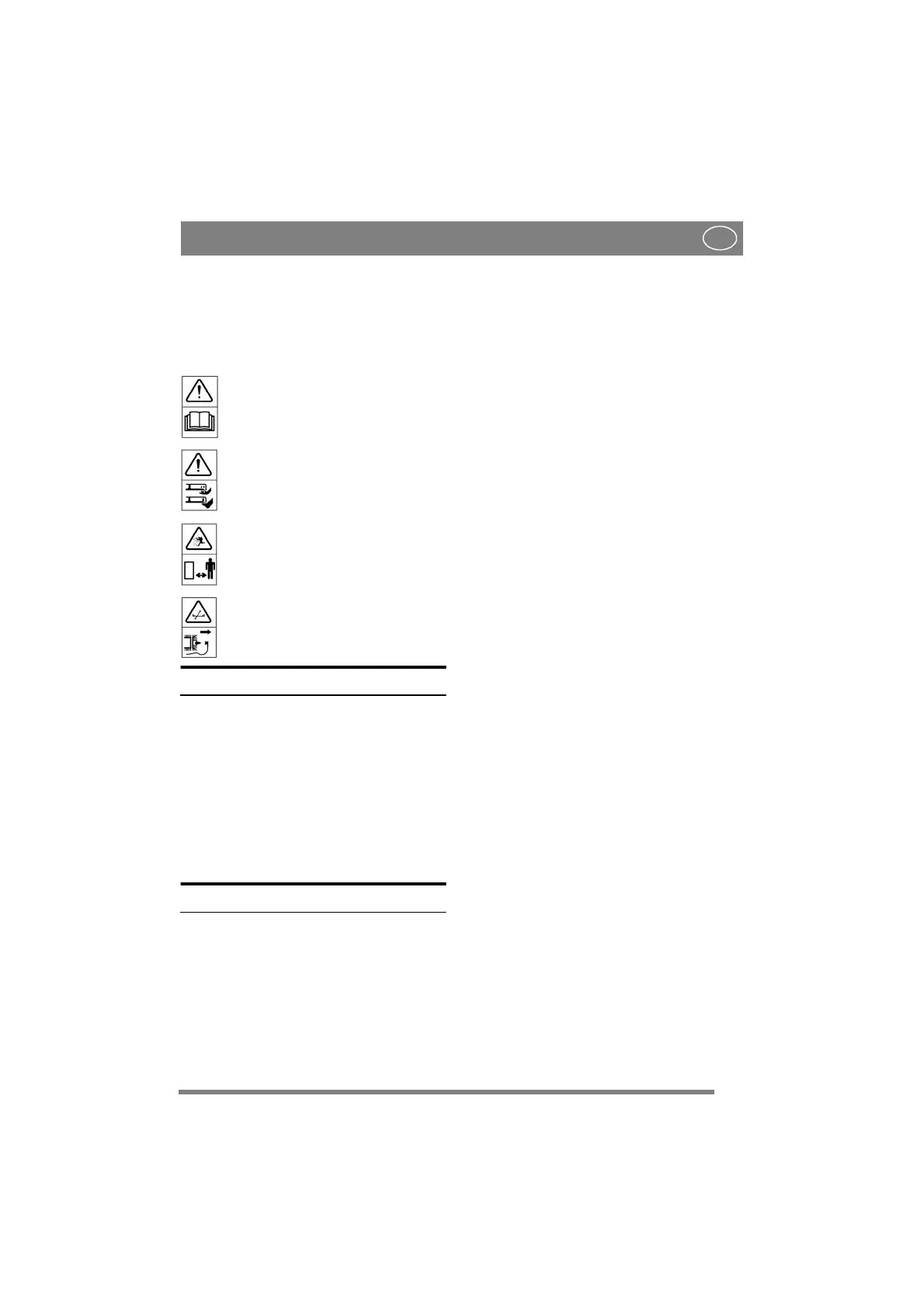

SYMBOLER
Følgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som kre-
ves ved bruk.
Symbolene betyr:
Advarsel!
Les instruksjonsboken og sikkerhetsma-
nualen før maskinen tas i bruk.
Advarsel!
Før aldri hender eller føtter inn under
dekslet når maskinen er i gang.
Advarsel!
Se opp for utkastede gjenstander. Hold
tilskuere borte.
Advarsel!
Før man starter reparasjons-arbeid, må
tennpluggkabelen fjernes fra tennpluggen.
FORBEREDELSE
Park av årsmodell t.o.m. 1993:
For at aggregatet skal kunne brukes, må det gjøres
en modifisering på maskinen:
1. Demonter returfjæren for midjestyringen
(fig. 1).
2. Sag av fjærfestet langs rammebjelken (fig. 2).
3. Bor et nytt hull (Ø 8 mm), 8 mm fra underkanten
av rammebjelken (fig. 3).
4. Monter fjæren i det nye hullet (fig. 4).
MONTERING
AGGREGATARMER
1. Monter venstre og høyre aggregatarm i klippe-
aggregatets to fremre hjørner. Bruk skrue og lå-
semutter (fig. 5). Trekk til skruen. Etter
tiltrekkingen skal aggregatarmene kunne bevege
seg opp og ned.
2. Ikke lås fast aggregatarmenes i bakkant enda (Se
“Klippeaggregat”, punkt 4 nedenfor).
KLIPPEAGGREGAT
1. Hvis maskinen har de vanlige redskapsfestene,
fjern disse (fig. 6).
2. Sett klippeaggregatet foran maskinen. Still inn
høyeste klippehøyde.
3. Tre den ene aggregatarmen på maskinens aksel-
tapp (fig. 7). Plasser låsemutteren på akseltappen
og lås den fast med en låsenål. Det samme gjøres
på den andre siden.
4. Løft opp aggregatets bakdel forbi sperren til den
faller ned. Når aggregatets tyngde hviler på sper-
rens overside, er monteringen korrekt (fig. 8).
5. Hekt kjedet (Pro18-Pro20) og løftefjæren (Sena-
tor-President-Royal-Pro16) fast i klippeaggregatet
(fig. 9a-b).
KILEREM
1. Vri kileremmen på maskinens sentrumsremski-
ve (fig. 10).
2. Spenn remmen med spennrullen. Spennrullen
skal ligge på venstre side av remmen sett fra fører-
setet (fig. 10).
3a. Park -1999:
Hekt fast spennrullfjæren i festet i understellet på
høyre side (fig. 10).
3b. Park 2000-:
Hekt fast spennrullfjæren i festet på skrå bak høyre
forhjul (fig. 10).
INNSTILLING
For at aggregatet skal klippe jevnt og pent, må det
være riktig justert:
1. Påse at dekkene har riktig lufttrykk:
Foran: 0,6 bar (9 psi).
Bak: 0,4 bar (6 psi).
2. Plasser maskinen på et plant gulv. Løsne skru-
ene på begge sidene av aggregatet (fig. 11).
3. På siden av aggregatarmen er det fire korte og to
lange streker. Den øverste, lange streken (A) er
grunninstilling for en maskin med 16” dekk. Den
nederste streken (B) er for en maskin med 17”
dekk (fig. 12).
Merk: Park Pro16, Pro18 og Pro20 av årsmodell
2000 og 2001 har 17” hjul. Alle andre modeller har
16” hjul.
Aggregatet kan justeres på ulike måter avhengig av
