Stiga T8613 - Page 11

4
28
29
30
Tubo
Estructural
30
29
28
9
9
23
23
NO ABRA LA MESA EN LA POSICIÓN DE JUEGO,
HASTA QUE AMBAS MITADES DE LA MESA ESTÉN
INSTALADAS NO DEJE LA MESA LEVANTADA SOLA.
PODRÍA CAERSE SOBRE ALGUIEN CAUSANDO HERIDAS
SERIAS Ó DAÑO DE PROPIEDAD.
!
ADVERTENCIA!
!
3.
ADVERTENCIA: Las bisagras deben ir
exactamente en la misma posición como están
mostradas ó la mesa no operará correctamente y
puede ser dañada.

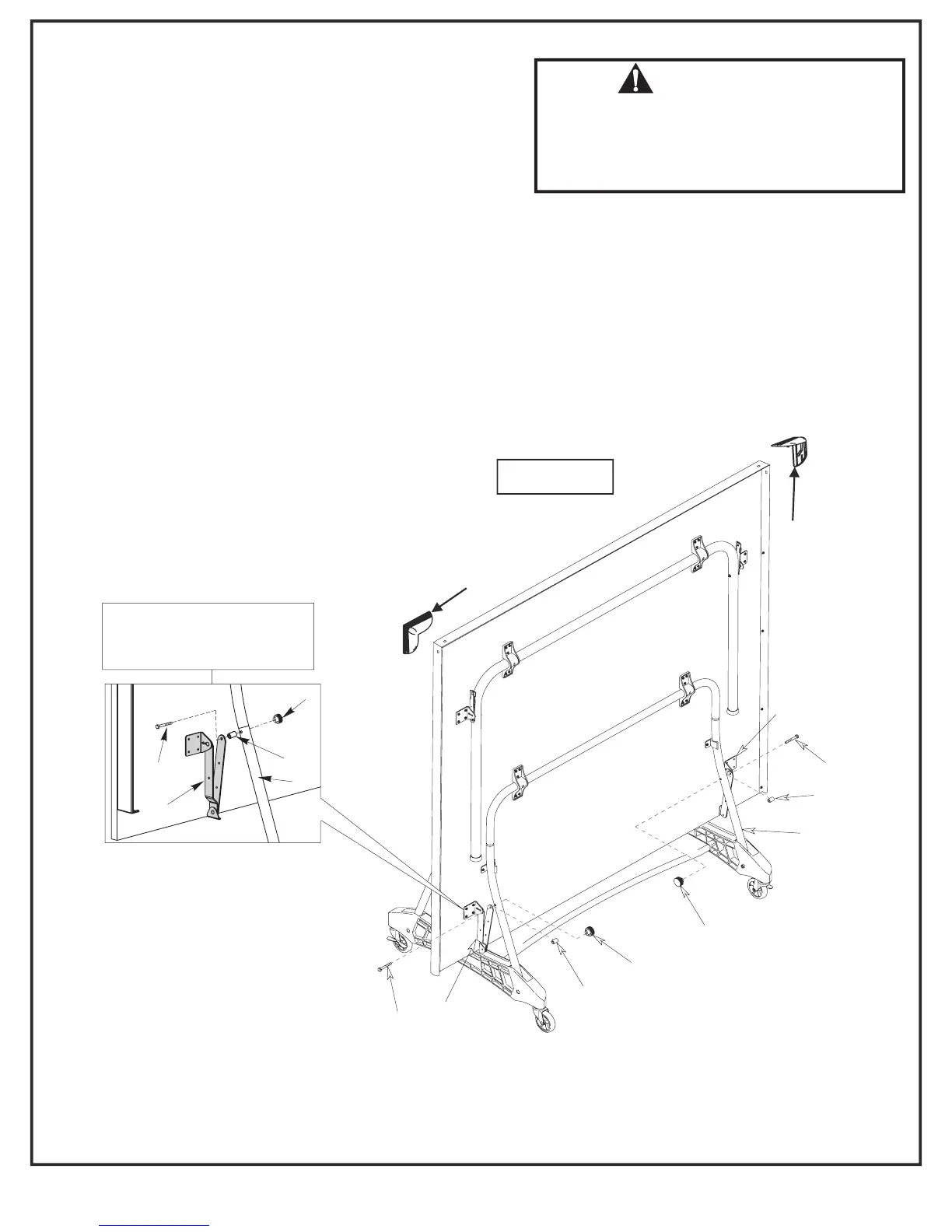

Una las bisagras (#9) a los tubos de soporte como está
mostrado en la figura 3. Coloque la bisagra en la misma
posición como está mostrada; alinee los hoyos de la bisagra
con los hoyos de los Tubos Estructurales y únalos con los
Tornillos de ¼-20 x 2”(#28), los Separadores de ¾” (#29) y
la Manija/Perilla (#30). Asegurandose que la Manija/Perilla
esté apretada y segura. Repita el mismo procedimiento para
la otra bisagra.
4. Con dos adultos, ponga la otra mitad de la mesa sobre de los
Tubos Estructurales y siga las instrucciones de los pasos2y3.
5.
Est seguro que las
lengüetas estén bien alineadas con los hoyos
antes de empujarlos.
Adhiera los Protectores de la Esquina (#23) a las
esquinas de la mesa como mostrado en la figura 3.
Presione las lengüetas en los protectores de esquinas
a los rieles.
Ya que se pueden romper las
lengüetas si no están alineados correctamente.
dentro de los hoyos en é
PRECAUCIÓN: Las Bisagras deben de
ser colocadas exactamente como están
mostradas ó la mesa no trabajará
correctamente y puede ser dañada.
30
28
9
14
29
Figura 3
