39FCS-KM
español / EE.UU

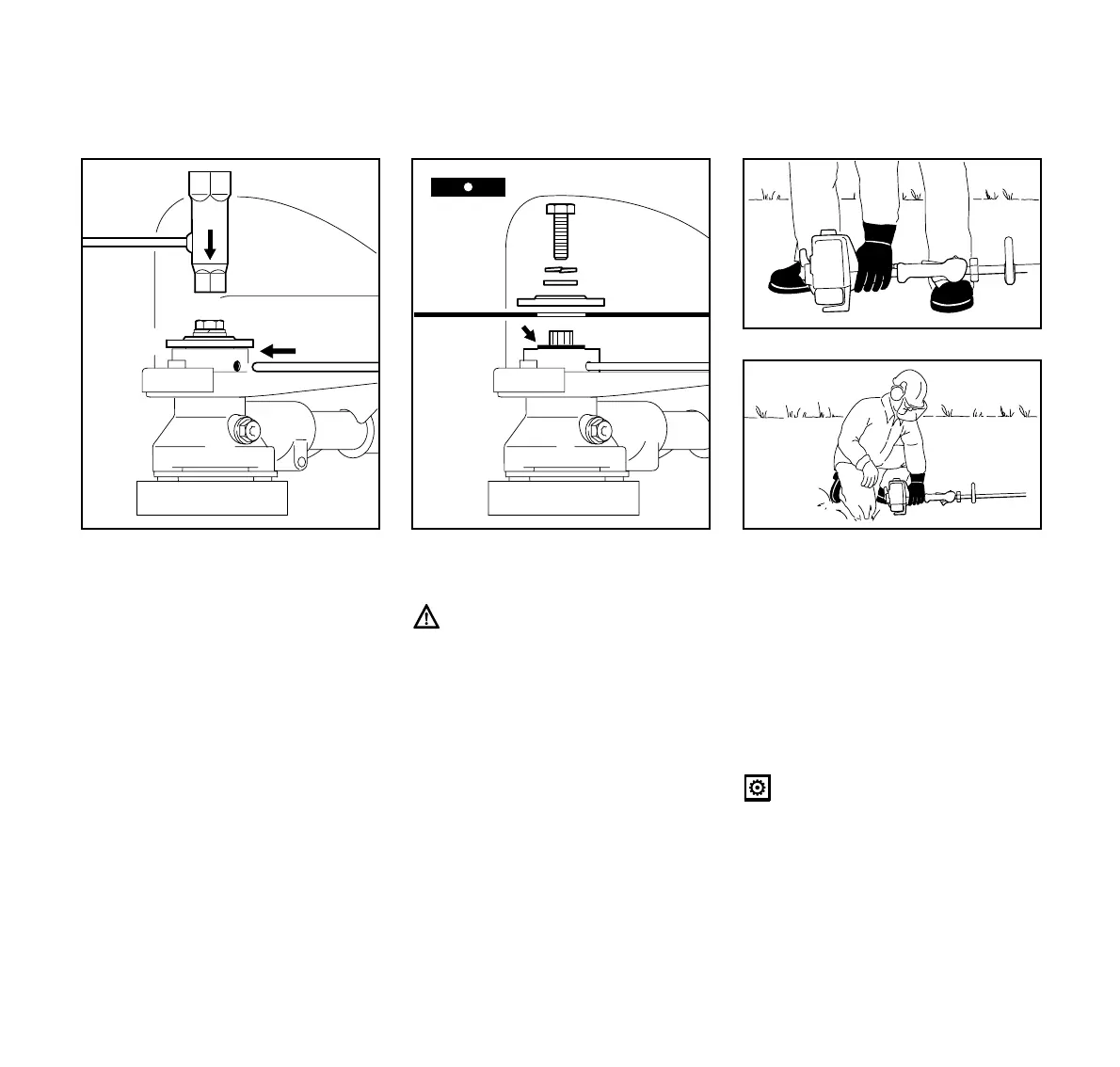

: Inserte el pasador de tope* o la llave
Allen (2) hasta donde sea posible
en la cavidad (3) - empújela leve-
mente y gírela en uno y otro sentido
junto con la arandela de empuje (4)
hasta que el eje impulsor quede blo-
queado.
: Aplique la llave combinada (5) al
tornillo (6).
: Gire el tornillo en sentido horario
(roscas izquierdas) y quítelo.
: Retire el anillo de retención, las
arandelas plana y de empuje.
* vea "Guía para el uso de este
manual"
: Coloque la cuchilla (7) en la placa
de empuje (8).
El collar (vea la flecha) debe enca-
jar en el agujero en la cuchilla!
: Coloque la arandela de empuje (4)
en el eje impulsor (9).
: Bloqueo del eje impulsor.
: Inserte el tornillo (12) con la aran-
dela plana (10) y el anillo de reten-
ción (11) en el eje en sentido con-
trahorario y apriete bien firme.
: Coloque la máquina sobre el suelo:
Verifique que la cuchilla no esté
tocando el suelo ni ningún otro obs-
táculo.
: Asegúrese de tener los pies bien
apoyados.
: Sostenga la máquina firmemente
contra el suelo con la mano
izquierda. Coloque el dedo pulgar
debajo de la caja.
¡No se pare ni se arrodille sobre el
tubo de mando!
6
3
406BA005 KN
2
4
5
8
4
7
406BA006 KN
9
10
11
12
7
Arranque / Parada del moto
r
406BA007 KN
406BA008 KN
