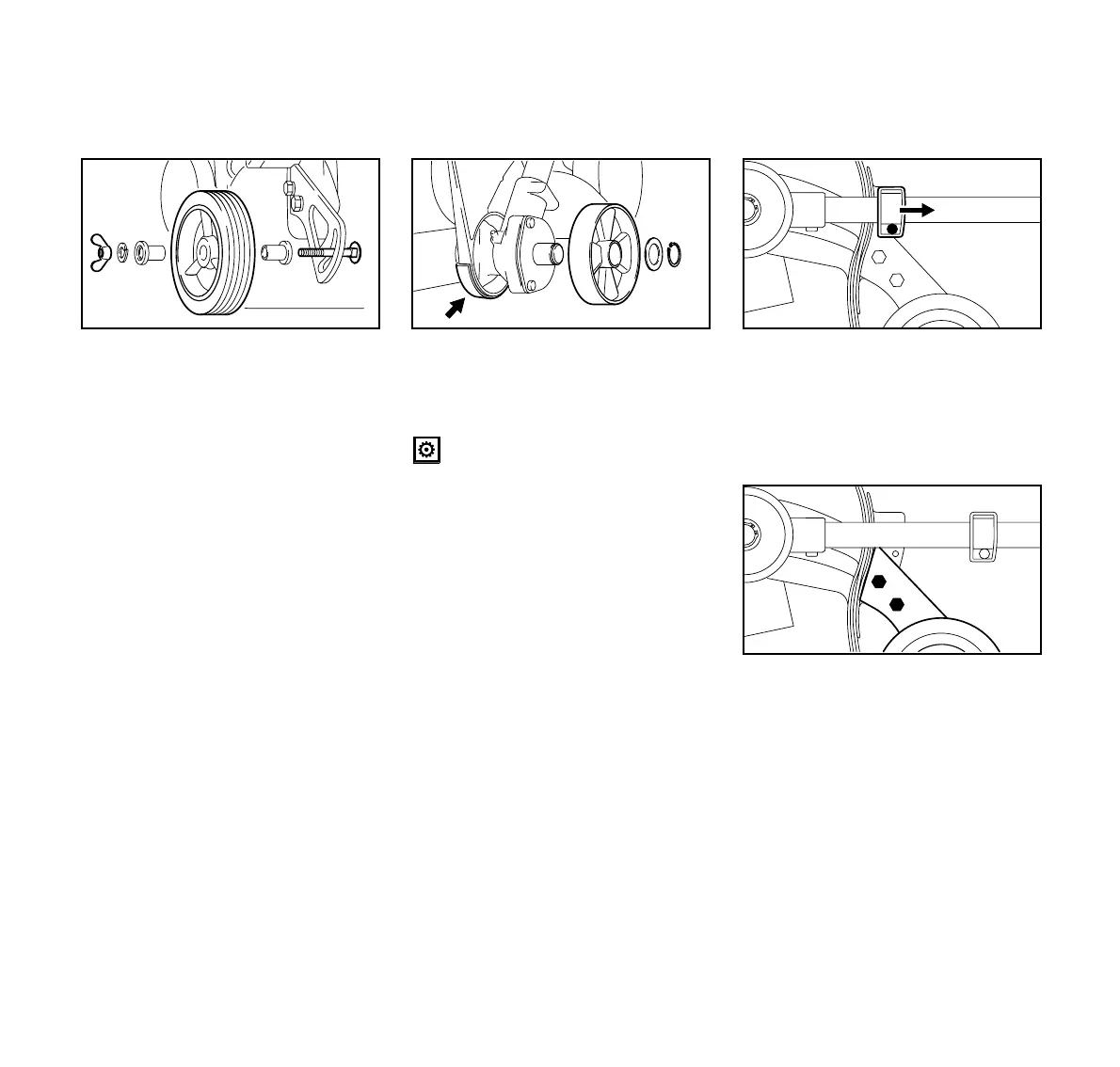

Rueda reguladora de profundidad
Pida al concesionario* que sustituya la
rueda desgastada.
: Las roscas de la punta del tornillo
(1) tienen pasta selladora para que
la tuerca mariposa (2) quede apre-
tada y no se pierda.
Es necesario aplicar una fuerza de tor-
sión extremadamente alta para poder
quitar la tuerca mariposa del tornillo.
No se puede garantizar la eficacia de la
pasta selladora si las piezas se vuelven
a armar. En tal caso, pida al concesiona-
rio que sustituya el tornillo con la tuerca
mariposa.
* STIHL recomienda acudir a un con-
cesionario STIHL para servicio
Rueda de caja de engranajes
Pida al concesionario* que sustituya la
rueda desgastada.
La rueda protege la caja de engra-
najes para que no se desgaste. Si la
rueda se desgasta, revise el protec-
tor de desgaste (flecha) y la caja de
engranajes en busca de indicios de
daño – vea el capítulo "Revisión y
sustitución del protector de des-
gaste".
* STIHL recomienda acudir a un con-
cesionario STIHL para servicio
Retiro de la faldilla
: Afloje el tornillo (1) en la abrazadera
(2) y deslice ésta por el tubo de
mando hacia el motor.
: Saque los tornillos (3) del brazo (4)
y retírelos junto con el brazo.
Sustitución de ruedas
1
245BA017 KN
2
245BA018 KN
Sustitución de la faldilla
1
2
245BA019 KN
3
4
245BA020 KN
3
