FS 100 RX
español / EE.UU
59

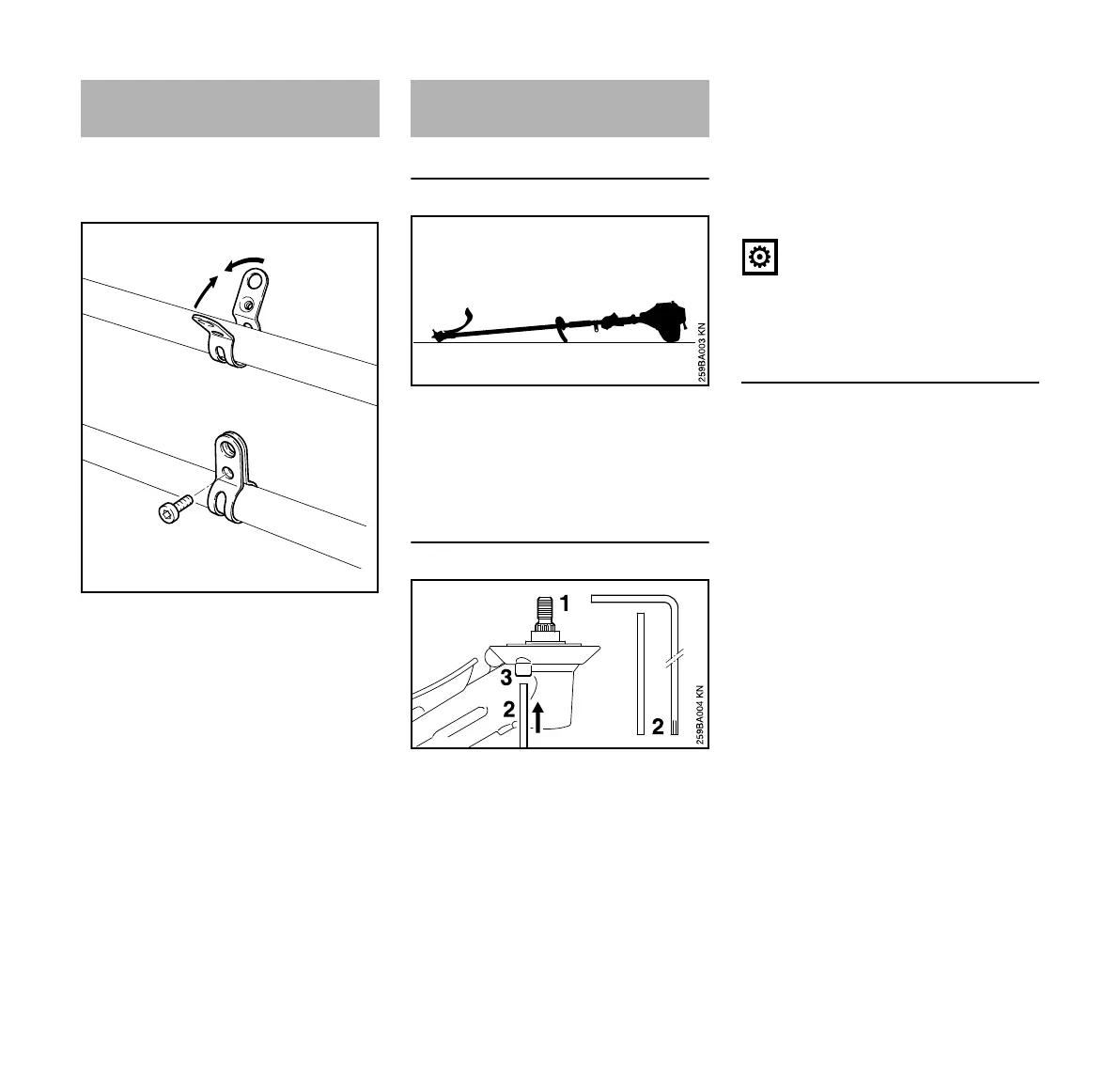

La argolla de transporte se suministra
como equipo estándar o puede ser
disponible como un accesorio especial.
Vea "Piezas principales" para
determinar la posición de la argolla de
transporte.
N Coloque la abrazadera (1) contra el
tubo de mando con el agujero con
roscas a la izquierda (vista desde el
motor).
N Apriete juntos los dos extremos de
la abrazadera y sosténgala en esa
posición.
N Introduzca el tornillo M6x14 (2).
N Alinee la argolla de transporte
N Apriete el tornillo firmemente.
Preparaciones
N Apoye la cortadora de matorrales
sobre su parte trasera con la
superficie de montaje para el
accesorio de corte esté hacia
arriba.
Bloqueo del eje impulsor.
N Introduzca hasta fondo el pasador
de tope (2) o destornillador – equipo
estándar para la máquina o
disponible como accesorio especial
– en el agujero (3) en la caja de
engranajes, y aplique una presión
ligera.
N Gire la tuerca o el accesorio de
corte en el eje (1) hasta que el
pasador de tope se deslice en su
lugar y bloquee el eje.
Después de instalar la herramienta de
corte, quite la herramienta empleada
para bloquear el eje.
Montaje de la cabeza segadora
Guarde la hoja de instrucciones de la
cabeza segadora en un lugar seguro.
Montaje de la argolla de
transporte
002BA142 KN
1
2
1
Montaje del accesorio de
corte
