FS 100 RX
español / EE.UU
74

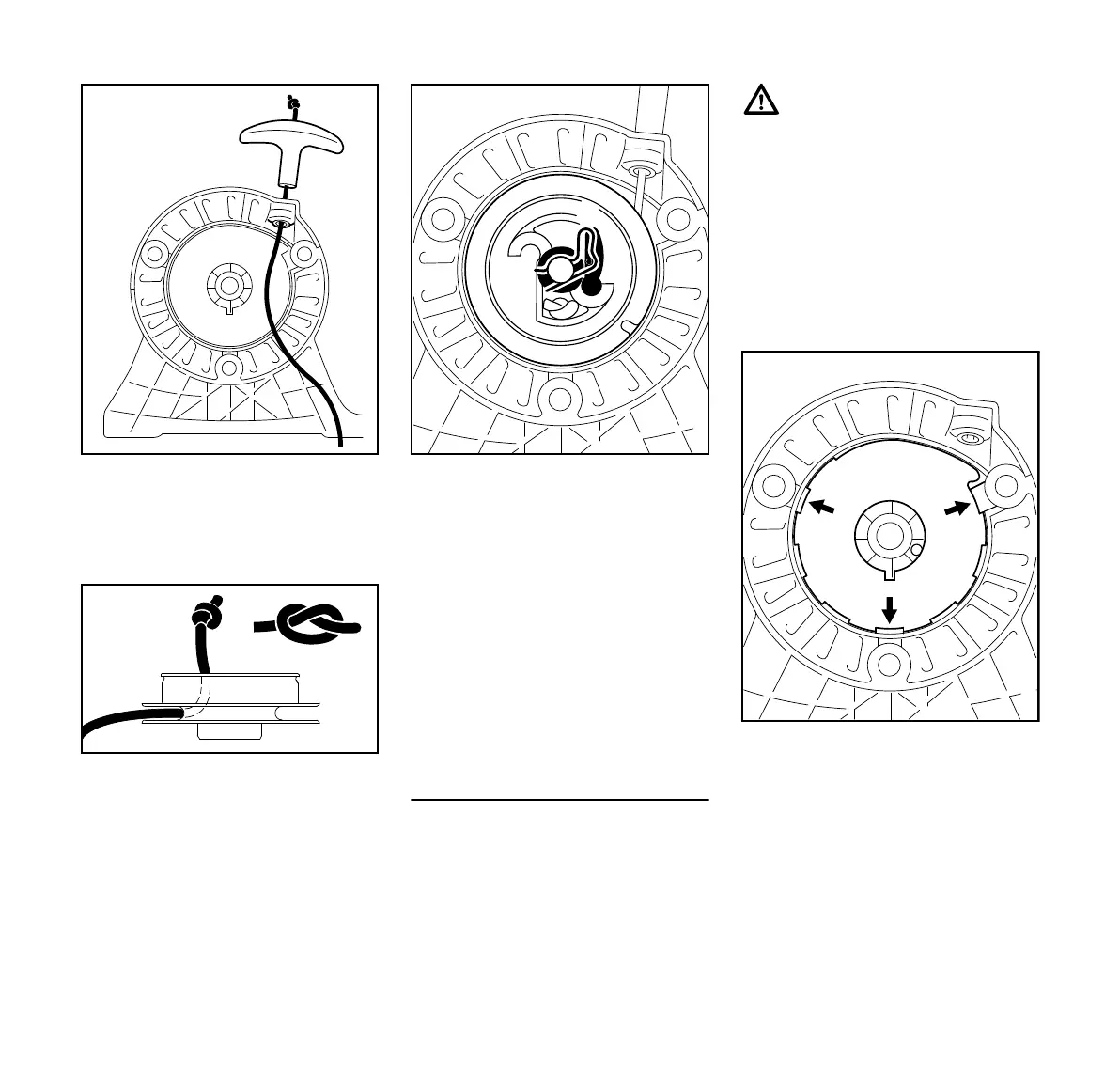

N Haga un nudo de rizo sencillo en el
extremo de la cuerda de arranque
nueva y después pase la cuerda por
la parte superior del mango y por el
buje de la cuerda (6).
N Pase la cuerda a través del rotor y
fíjela con un nudo de rizo simple.
N Cubra la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina.
N Deslice el rotor sobre el poste del
arrancador. Gírelo hacia uno y otro
lado para engranar la espiral
terminal del resorte de rebobinado.
N Instale el trinquete (5) en el rotor.
N Instale la arandela (4) en el poste
del arrancador.
N Use un destornillador o alicates
adecuados para instalar la pinza de
resorte (3) en el poste del
arrancador y sobre el vástago del
trinquete – la pinza de resorte debe
apuntar en sentido contrahorario
como se muestra en la ilustración.
N Pase a "Tensado del resorte de
rebobinado".
Sustitución de un resorte de rebobinado
roto
N Quite el rotor de la cuerda de la
forma descrita en "Sustitución de la
cuerda de arranque".
Los pedazos de resorte todavía pueden
estar bajo tensión y podrían salir
lanzados cuando los saque de la caja.
Para reducir el riesgo de lesionarse,
póngase un protector facial y guantes
gruesos.
N Retire la caja de resorte y las piezas
del resorte
N Lubrique el resorte nuevo con unas
cuantas gotas de aceite sin resina.
N Posicione la caja de resorte nueva,
con la placa inferior orientada hacia
arriba, contra los rebajos (flechas).
N Empuje la caja de resorte en la
cubierta del arrancador
249BA014 KN
6
249BA015 KN
4
3
5
249BA013 KN
249BA018 KN
