FSA 90, FSA 90 R
italiano
231

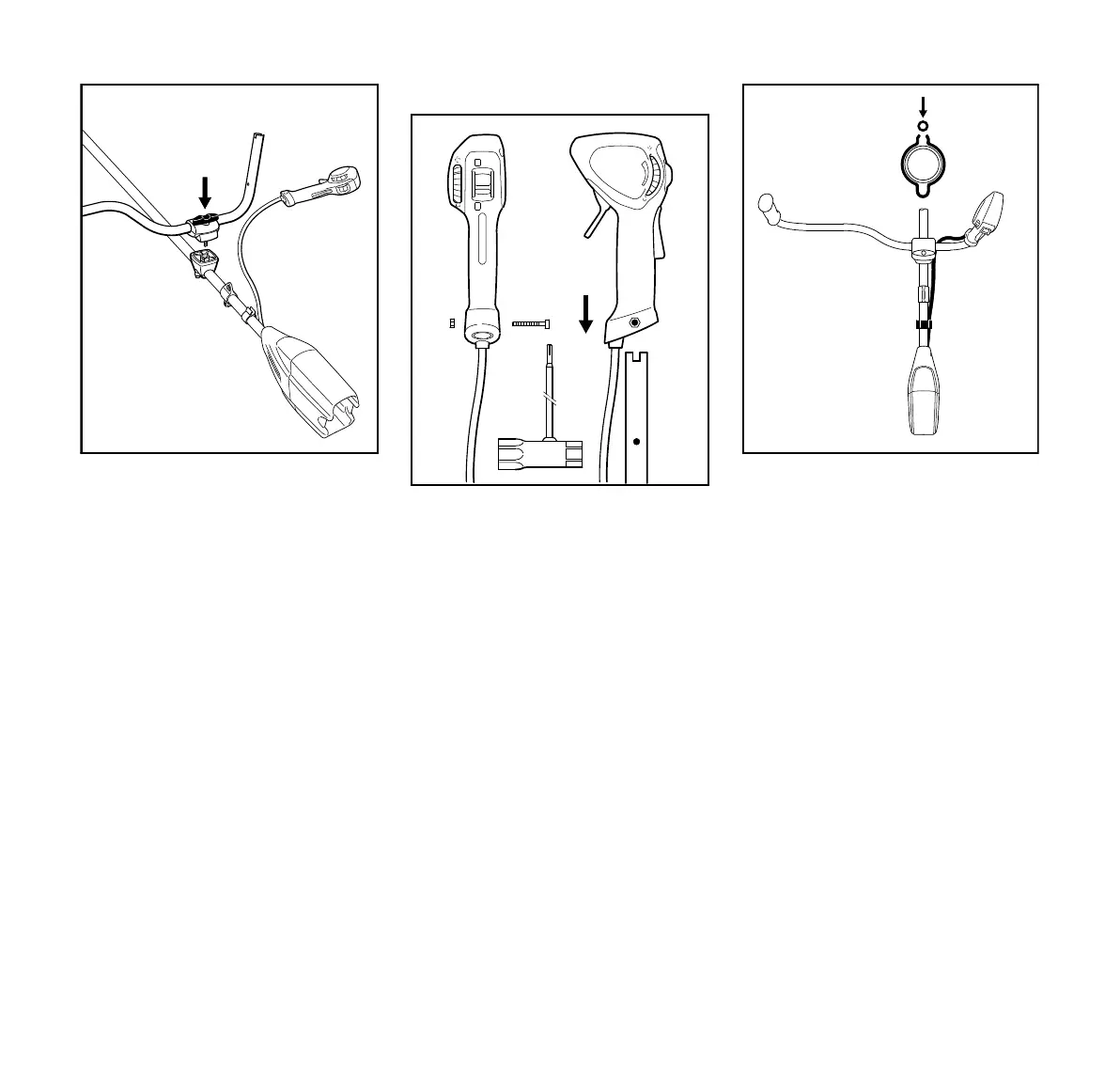

N Sistemare sul supporto
dell’impugnatura (8) l’intero gruppo
di parti fissato con la vite ad alette
rivolta verso il motore
N Spingere la vite ad alette fino
all’arresto nel supporto e poi
avvitarla – non stringerla ancora
N Orientare il manico tubolare
trasversalmente allo stelo –
verificare la quota A
N Stringere la vite ad alette
Montaggio dell’impugnatura di comando
N Svitare la vite (9) – il dado (10)
rimane nell’impugnatura di
comando (11)
N Calzare l’impugnatura, con il
grilletto (12) rivolto verso il riduttore,
sull’estremità (7) del manico sino a
fare coincidere i fori (13)
N Avvitare e stringere la vite (9)
N Spingere il flessibile ondulato (14)
nel supporto (15)
