6 Assemblaggio della motozappa
► Rilasciare la leva (8) e innestare la parte superiore
manubrio (8) nella posizione di arresto centrale (11).
► Posizionare rondelle (12) e dadi (13) sulle viti (10).
► Serrare i dadi (13) tra 20 Nm e 25 Nm.
La parte superiore manubrio (9) è fissata.
Non è possibile smontare nuovamente il manubrio.
► Agganciare cavi di comando e fascio cavi (13) nel
supporto (14).
► Fissare i cavi di comando al manubrio con fascette
fermacavo (15) a distanze regolari assicurandosi che
nessun cavo venga piegato o danneggiato.

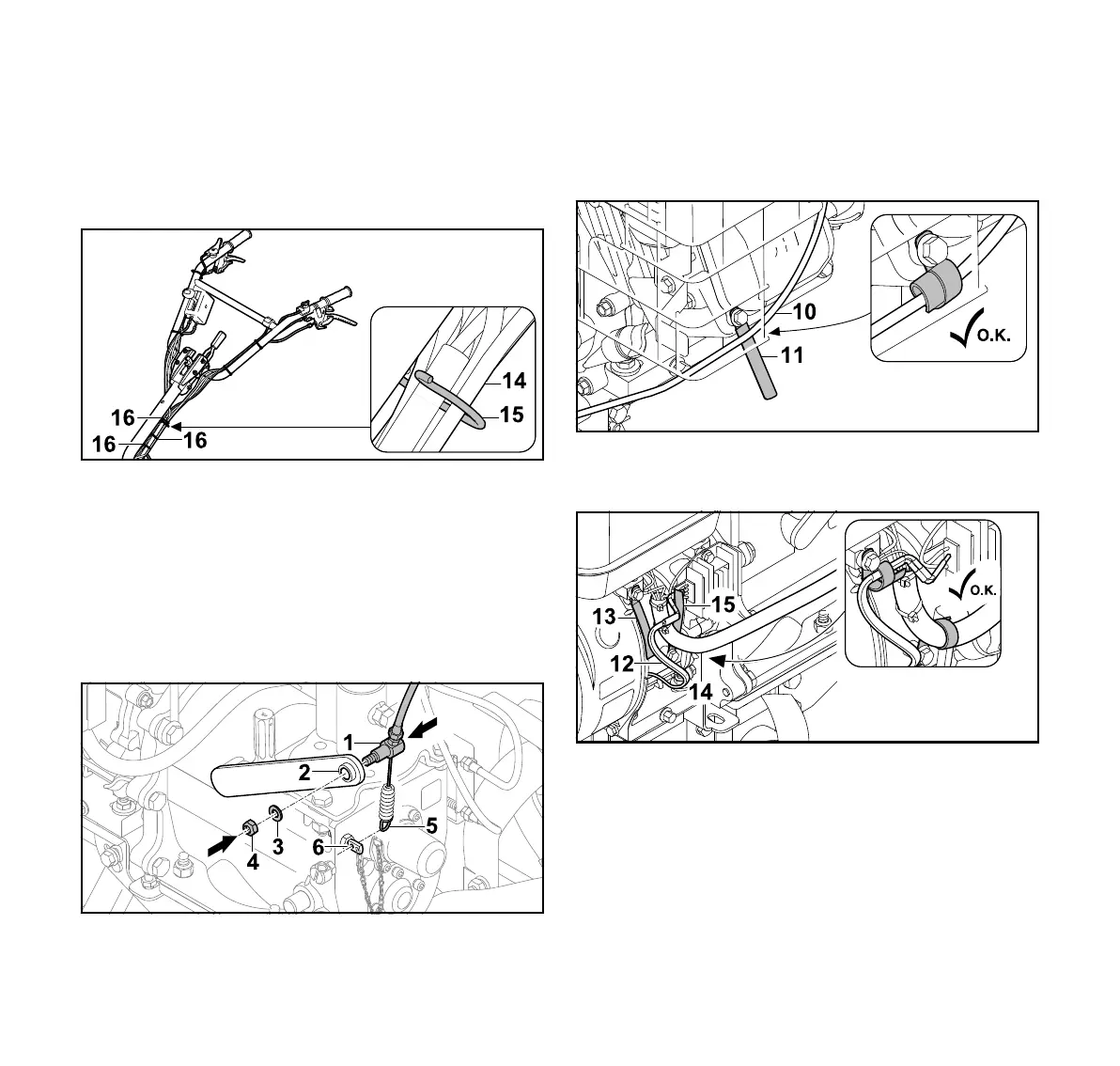

6.6 Aggancio cavi di comando
Aggancio cavo di comando trazione
► Inserire il cavo di comando trazione (1) usando la leva (2).
► Inserire la rondella (3).
► Avvitare il dado (4).
► Agganciare la molla (5) al supporto (6).
Fissaggio del cavo acceleratore
► Fissare il cavo acceleratore (10) con il supporto cavo (11).
Fissaggio del cavo
► Fissare il cavo (12) con il supporto cavo (13).
► Fissare la guaina portacavi (14) con il supporto cavo (15).
