INSTALLATION
CONNEXIONS ÉLECTRIQUES
AVERTISSEMENT :
S’assurer que le courant a été coupé de la pièce
et de l’interrupteur mural avant de procéder aux
connexions électriques. Tout manquement à cette
directive pourrait causer un incendie, des chocs
électriques, des blessures graves ou la mort.

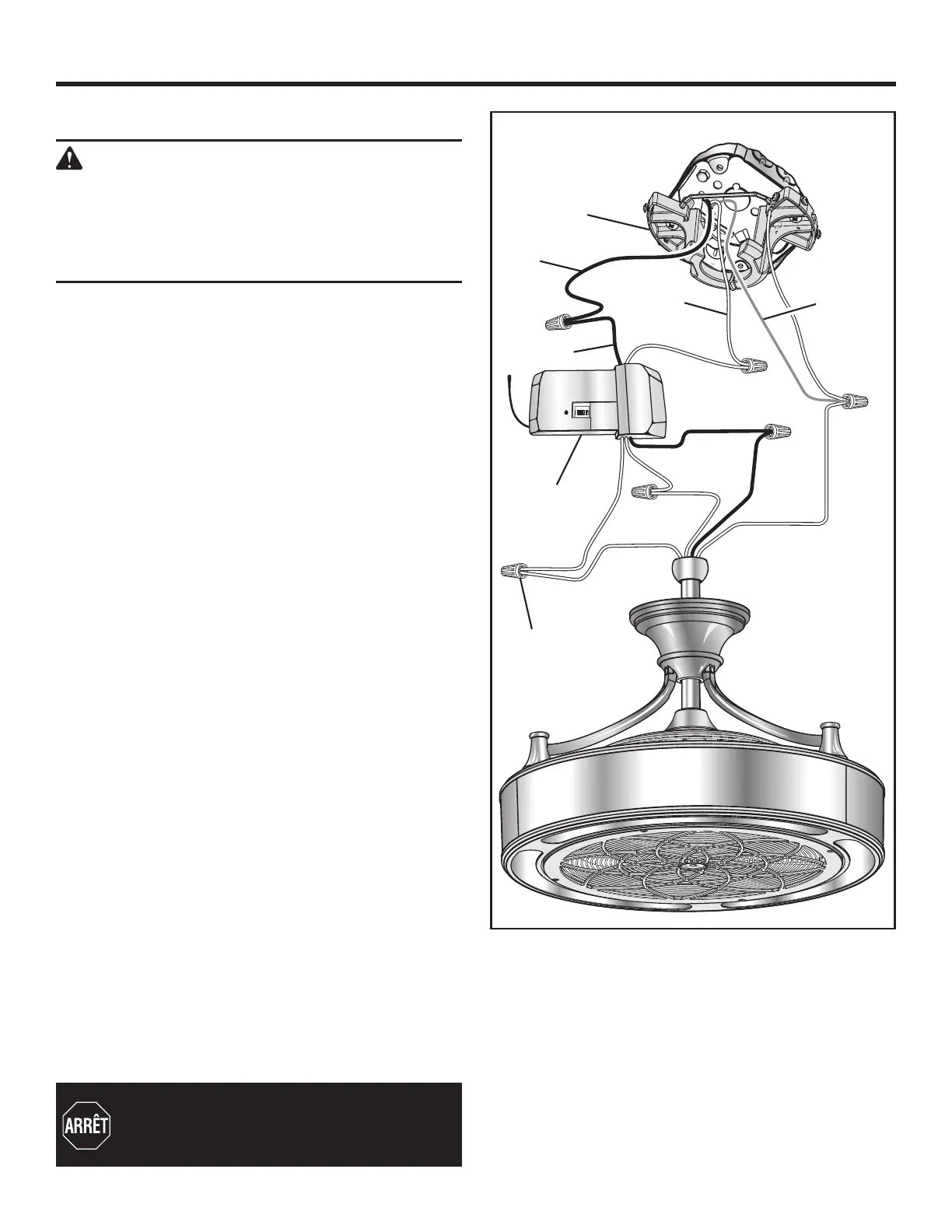

Brancher le ventilateur de plafond au récepteur :
Raccorder le fil noir du ventilateur de plafond au fil noir
du récepteur portant la mention TO MOTOR L.
Raccorderlefilblancduventilateurdeplafondaufilblanc
du récepteur portant la mention TO MOTOR N.
Raccorderlefilbleuduventilateurdeplafondaufilbleu
du récepteur portant la mention FOR LIGHT.
Raccorder le récepteur aux fils d’alimentation de 120 V :
Si votre boîtier de jonction est doté d’un fil de mise à la
terre (vert ou en cuivre nu), le raccorder au fil de mise à
la terre de la bille d’articulation du ventilateur de plafond.
Si votre boîtier de jonction n’est pas doté d’un fil de
mise à la terre, raccorder le fil de mise à la terre sur la
bille d’articulation au fil de mise à la terre de l’ensemble
support de montage.
Raccorder le fil blanc (neutre) au fil blanc du récepteur
portant la mention AC in N.
Raccorder le fil noir (chargé) au fil noir du récepteur
portant la mention AC in L.
NOTE : Si votre boîtier électrique a des fils chargés rouge
et noir, seul l’un de ces fils sera nécessaire. Choisissez le
fil d’alimentation qui correspond à l’interrupteur mural que
vous souhaitez utiliser pour votre ventilateur de plafond.
Utiliser un capuchon de connexion et du ruban isolant
pour assurer l’étanchéité de l’autre fil et le replacer dans
le boîtier et hors de portée.
Installer un capuchon de connexion en plastique sur
chaque raccord pour fixer. Renforcer avec du ruban
isolant au besoin, pour s’assurer qu’aucun fil nu est visible
dans les capuchons de connexion (sauf un fil nu de mise
à la terre, le cas échéant).
Séparer les fils de manière que les fils vert et blanc
soient d’un côté et le noir et le bleu de l’autre, puis replier
soigneusement toutes les connexions de fils dans le
boîtier de jonction.
NOTE : Orienter les fils afin que les capuchons de
connexion soient vers le haut et qu’ils ne se touchent pas
entre eux. Cela permet de minimiser le bruit potentiel une
fois l’installation terminée.
Pour les installations au Canada, consulter
l’addenda Installation au Canada et brancher
le câble de soutien au boulon à œil ou à
l’ensemble d’ancrage dès maintenant.
ON
ON
DIP
1 2
3
4
SUPPORT DE
MONTAGE
NOIR
BLANC
VERT
NOIR
NOIR
VERT
BLEU
BLEU
RÉCEPTEUR
CAPUCHON DE
CONNEXION
BLANC
BLANC
BLANC
NOIR
CONDUCTEUR
DE MISE
À LA TERRE
