STUDIO DUE CS-4 - DMX Connection; DMX Terminal Line; DMX Connection; Collegamento DMX

POWER INPUT
L =LIVE (Brown)(Marrone)
N =NEUTRAL (Blue)(Blu)
=EARTH (Green Yellow)(Verde Giallo)
FUSE:
CS-2 - 230V = 1X T5A 250V
CS-2 - 117V = 1X T8A 250V
POWER INPUT
L =LIVE (Brown)(Marrone)
N =NEUTRAL (Blue)(Blu)
=EARTH (Green Yellow)(Verde Giallo)
FUSES:
CS-4 - 230V = 2X T5A 250V
CS-4 - 117V = 2X T8A 250V
CS-2
Moving PAR 64
CS-4
Moving PAR 64
COLOUR FILTER Ø200mm
GELATINA COLORATA Ø200mm
COLOUR FILTER FIXING RING
ANELLO DI FISSAGGIO GELATINA
COLOR FILTER INSTALLATION / INSTALLAZIONE GELATINA COLORATA

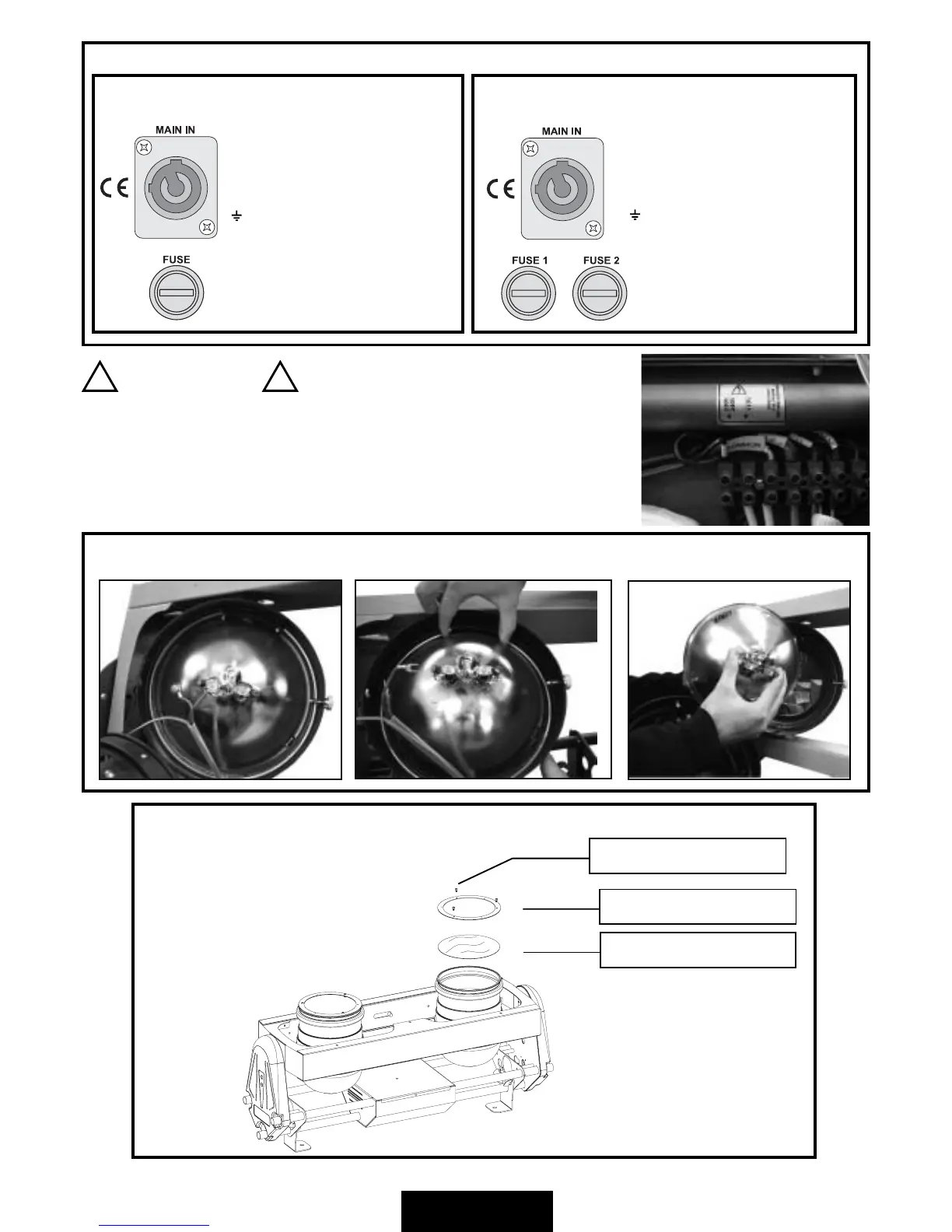

MAINS POWER CONNECTION AND FUSES REPLACEMENT / CONNESSIONE ALLA RETE E SOSTITUZIONE FUSIBILI
... 8 ...
LAMP'S INSTALLATION AND REPLACEMENT - AIRCRAFT 250W-28V OR ST-250W-28V
INSTALLAZIONE E SOSTITUZIONE LAMPADA - AIRCRAFT 250W-28V OPPURE ST-250W-28V
RING FIXING SCREWS
VITI ANELLO DI FISSAGGIO
Before connecting the equipment to the mains power:
Make sure that the mains voltage and frequency are in the right range on the
voltage selector.
Prima di collegare l'apparecchio alla rete elettrica:
Assicurarsi che la tensione e la frequenza di utilizzo corrispondano ai valori
indicati in etichetta
(see side picture/vedere figura a lato)
WARNING
!
IMPORTANTE
!
