Panneau de commandes
Encodeur
Saisie de données (rotation)
Commandes de navigation (gauche/droite/haut/bas)
Cliquer pour valider (ENTER)
Touches
principales
Écran couleur
Panneau de commandes

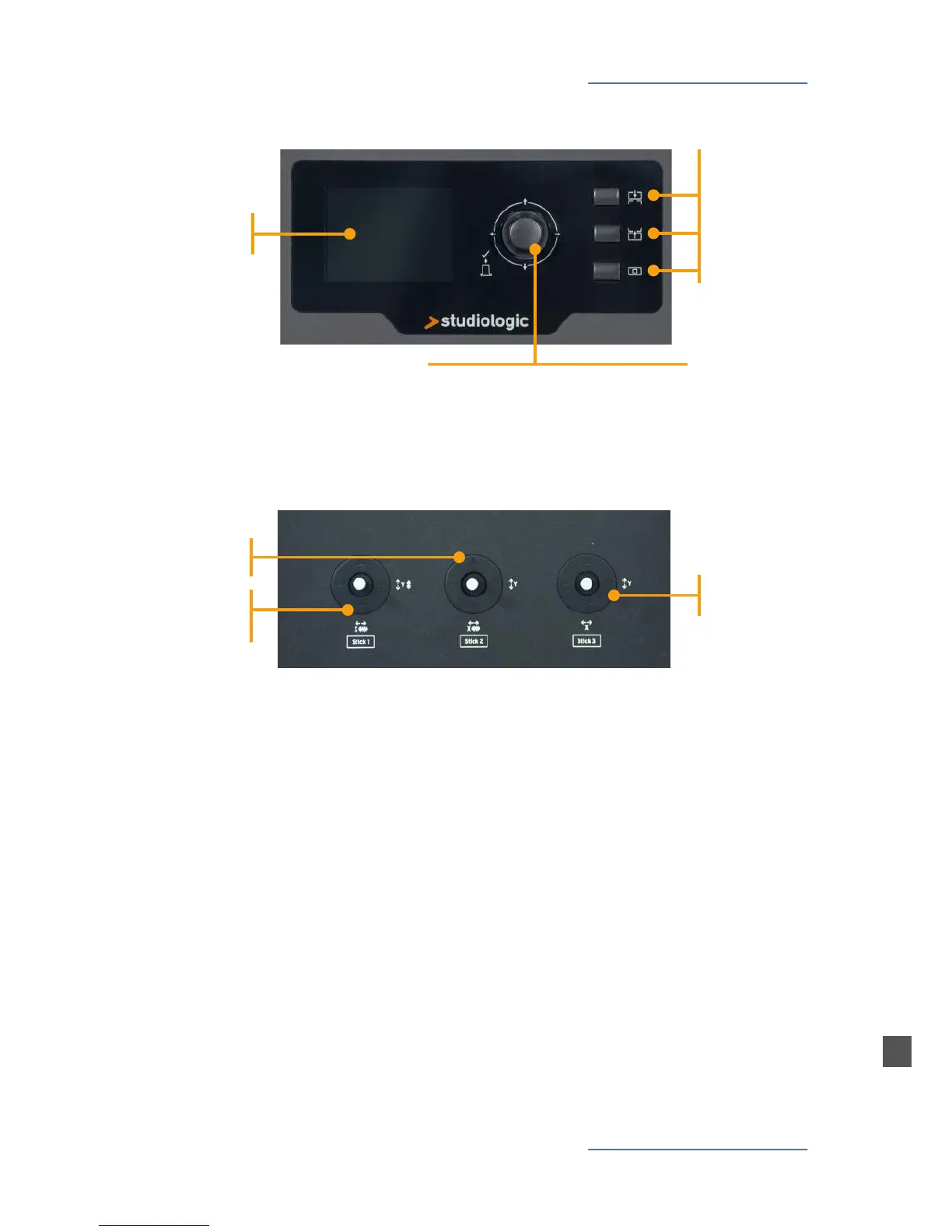

Le nouveau panneau de commande du SL est un concentré de technologie à l'agencement convivial;
il se compose de:
• 1 grand écran couleur (LCD TFT 320 x 240);
• 1 encodeur rotatif avec une fonction bouton poussoir (ENTER) et 4 commutateurs de positionne-
ment (haut/bas/gauche/droite);
• 3 touches principales: HOME (retour à l'écran principal) – touches IN et OUT (pour naviguer
(entrer/sortir) dans toutes les pages);
• 3 sticks programmables.
Toutes les pages d'édition peuvent se sélectionner de la même façon (haut/bas avec les commutateurs
de position de l'encodeur, IN ou OUT). Vous pouvez utiliser une main pour sélectionner tous les
paramètres et pages disponibles, avec accès instantané à toutes les fonctionnalités ; une fois la
fonction sélectionnée atteinte, vous pouvez changer sa valeur en tournant l'encodeur (sur la gauche
= diminution / sur la droite = augmentation).
OUT (sortir)
HOME (accueil)
IN (entrer)
Stick 3
Libre (pas
d'auto-centrage)
Stick 2
Auto-centrage
sur l'axe des X
Stick 1
Auto-centrage
sur les axes X/Y
Sticks programmables
