8
|
Italiano subzero.com
|
9
INSTALLAZIONE
Completamento
INSTALLAZIONE DELLA RIFINITURA DELLA PORTA
Dopo aver regolato i pannelli, installare la rinitura deco-
rativa sulla porta/sui cassetti. Per installare la cornice,
allinearla con la barra sul lato della porta/del cassetto e
posizionarla no allo scatto, premendo la rinitura contro la
parte posteriore del pannello. Vedere la gura che segue.
INSTALLAZIONE DELLA RIFINITURA LATERALE
Installare la modanatura decorativa sul lato maniglia nei
modelli colonna e sottopiano. La rinitura laterale scatta
sulla barra attaccata al lato maniglia dell’unità. Fare riferi-
mento alla gura riportata di seguito.
INSTALLAZIONE RIFINITURA SUPERIORE
Individuare la striscia di rinitura superiore attraverso l’in-
cavo posto sul bordo inferiore, questa striscia di rinitura va
posta sul lato cerniera dell’unità.
Inserire l’estremità esterna di ciascuna modanatura dietro il
rivestimento laterale verticale. Far scattare la staffa laterale
in plastica e far scorrere il pannello verso l’esterno il più
possibile. Fare riferimento alla gura riportata di seguito.
Ruotare l’estremità esterna di ciascun pannello nella angia
laterale della copertura centrale, accanto alla porta di
accesso del ltro dell’acqua. Premere sul listello no a farlo
scattare. Fare riferimento alla gura riportata di seguito.

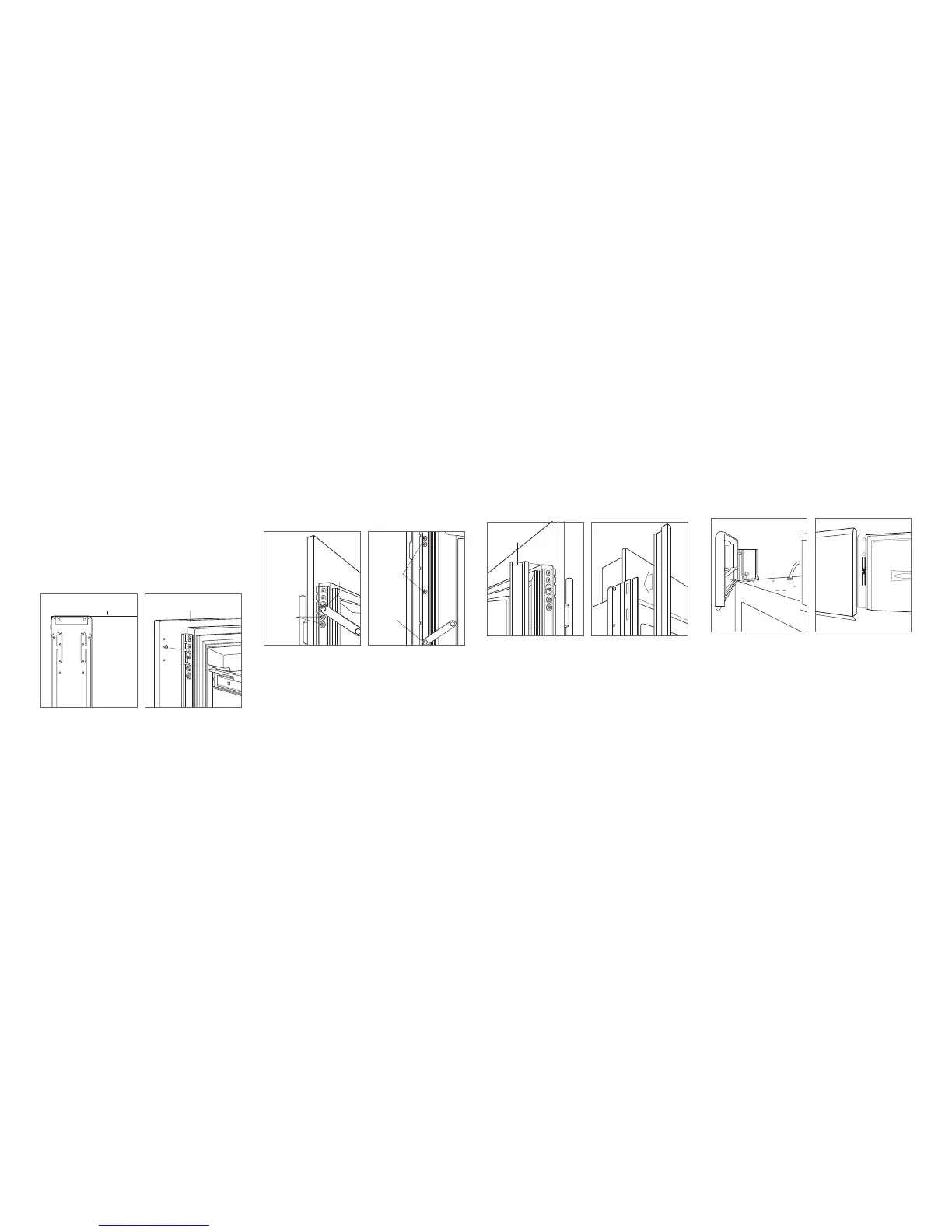

Rinitura superiore interna.
Rinitura superiore esterna.
RIFINITURA
DELLA
PORTA
Rinitura della porta.
Rinitura laterale.
INSTALLAZIONE DEI PANNELLI
REGOLAZIONE DEI PANNELLI
Chiudere la porta e/o i cassetti, è ora possibile eseguire le
regolazioni per allineare i pannelli e le sezioni esposte.
Per eseguire le regolazioni orizzontali, spostare i pannelli
anco a anco, quindi installare e serrare tutte le viti di
montaggio.
Per le regolazioni verticali e interne, allentare leggermente le
viti della staffa. A seconda del livello di regolazione richiesto,
può essere utile allentare tutte le viti della staffa consen-
tendo una regolazione massima. Una volta allentate le viti
della staffa, ruotare le camme per eseguire le regolazioni.
Dopo aver eseguito le regolazioni, serrare tutte le viti della
staffa. Vedere le gure che seguono.
VITI DELLA
STAFFA
CAMMA INTERNA
ED ESTERNA
VITI DELLA
STAFFA
CAMMA
SUPERIORE
E INFERIORE
Regolazione interno-esterno.
Regolazione verticale delle
porte.
Installazione dei pannelli
INSTALLAZIONE DEI PANNELLI PER CASSETTI
Posizionare il pannello con la parte anteriore verso il basso
su una supercie di lavoro protetta. Posizionare la dima a
lo con la parte frontale e i anchi del pannello. Vericare
che il lato della dima utilizzato sia corretto, poi contras-
segnare e forare. Fare riferimento alla gura riportata di
seguito.
Utilizzare il cacciavite torx T-20 fornito per inserire parzial-
mente una vite da 8 x 13 mm nel secondo foro dalla parte
superiore di ogni lato del pannello. Le viti devono sporgere
dal pannello circa 4 mm per supportare il peso dello stesso
durante l’installazione.
Allineare le viti di supporto sulla parte posteriore del pan-
nello con fori scanalati su entrambi i bracci di montaggio
dei cassetti. Fare riferimento alla gura riportata di seguito.
Aprire leggermente il cassetto può facilitare l’allineamento.
Una volte che il pannello è retto dalle viti, inserire parzial-
mente una vite da 8 x 13 mm nel secondo foro dal fondo su
ciascun lato del pannello, ma non serrarla.
