Sub-Zero ICBBI-36F Installation Instructions

59
C
C C
A
L
A
D
A
L
A
C
L
A
C C
D
L
A

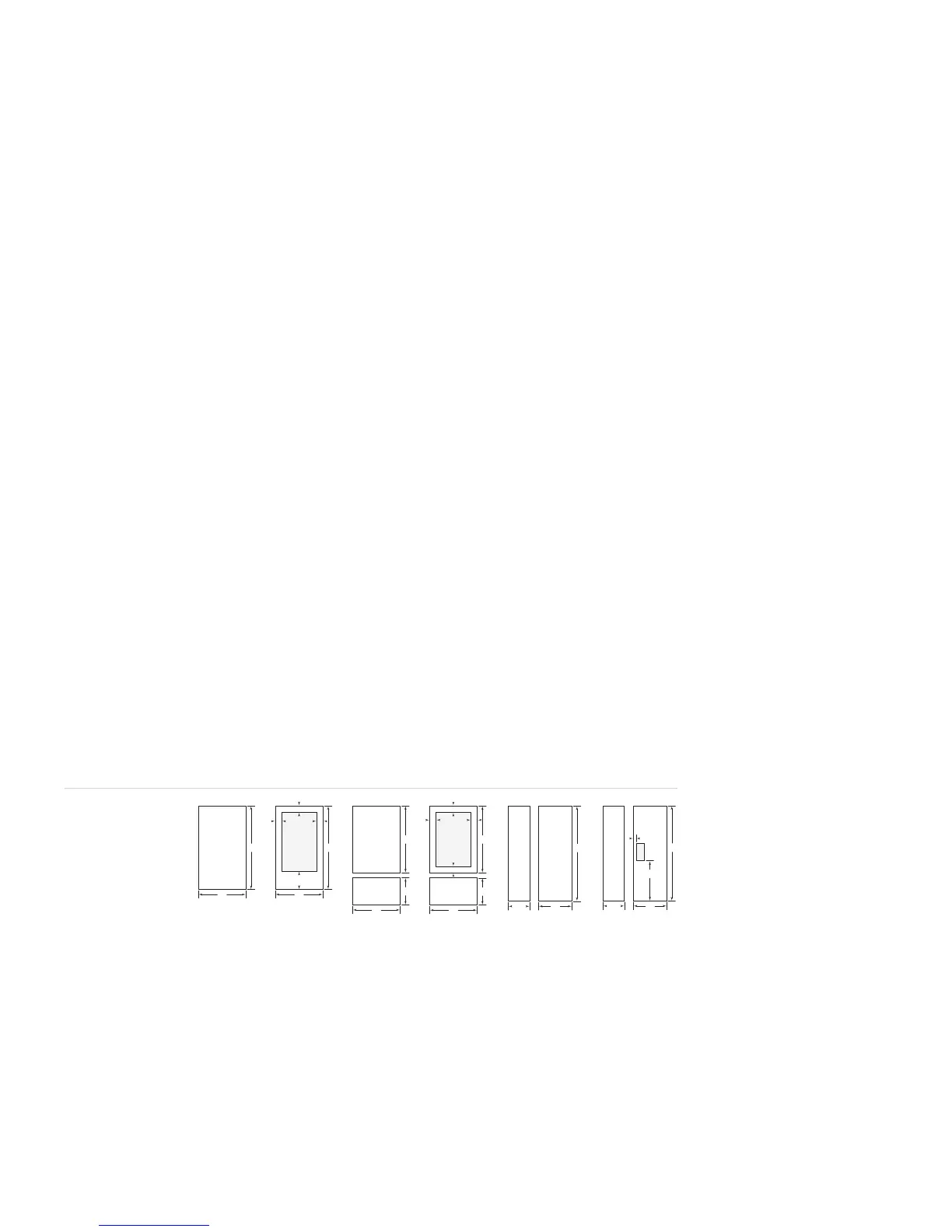

PANNELLI PER PORTA CON INSERTO
A FILO
Modelli Solo frigorifero | Solo freezer in applicazioni
con inserto a filo
Modello ICBBI-36R L A
Pannelli con inserti a filo 940 mm 1.772 mm
P
annello distanziale frigorifero 892 mm 1.751 mm
Pannello di supporto frigorifero 908 mm 1.767 mm
Sfalsamento del pannello del
frigorifero S 16 mm D 16 mm
Modello ICBBI-36RG L A
Pannelli con inserti a filo 940 mm
1.772 mm
P
annello distanziale frigorifero 892 mm 1.751 mm
Pannello di supporto frigorifero 908 mm 1.767 mm
Sfalsamento del pannello del
frigorifero S 16 mm D 16 mm
Dimensioni sfinestr
ature Non det.
Non det.
Posizione sfinestrature C Non det. D Non det.
Modello ICBBI-36F L A
Pannelli freezer con inserti a filo 940 mm
1.772 mm
P
annello distanziale freezer 892 mm 1.751 mm
Pannello di supporto freezer 908 mm 1.767 mm
Sfalsamento del pannello del
freezer S 16 mm D 16 mm
NOTA IMPORTANTE: le specifiche dei pannelli si intendono
per i modelli incassati a sovrapposizione/con inserti a filo in
un’installazione con inserto a filo.
PANNELLI PER PORTA CON INSERTO
A FILO
Modelli frigo sopra/freezer sotto per applicazioni a inserto
Modelli ICBBI-30U e
ICBBI-30UG L A
Pannelli con inserti a filo 787 mm 1.273 mm
P
annello distanziale frigorifero 740 mm 1.253 mm
Pannello di supporto frigorifero 756 mm 1.268 mm
Sfalsamento del pannello del
frigorifero S 16 mm D 16 mm
P
annelli con inserti a filo freezer 787 mm
483 mm
Pannello distanziale freezer 740 mm 459 mm
Pannello di supporto freezer 756 mm 475 mm
Sfalsamento del pannello del
freezer S 16 mm D 16 mm
Modello ICBBI-30UG L A
Dimensioni sfinestrature Non det.
Non det.
P
osizione sfinestrature C Non det. D Non det.
Modelli ICBBI-36U e
ICBBI-36UG L A
P
annelli con inserti a filo 940 mm 1.273 mm
P
annello distanziale frigorifero 892 mm 1.253 mm
Pannello di supporto frigorifero 908 mm 1.268 mm
Sfalsamento del pannello del
frigorifero S 16 mm D 16 mm
P
annelli con inserti a filo freezer 940 mm
483 mm
Pannello distanziale freezer 892 mm 459 mm
Pannello di supporto freezer 908 mm 475 mm
Sfalsamento del pannello del
freezer S 16 mm D 16 mm
Modello ICBBI-36UG L A
Dimensioni sfinestrature Non det.
Non det.
P
osizione sfinestrature C Non det. D Non det.
NOTA IMPORTANTE: le specifiche dei pannelli si intendono
per i modelli incassati a sovrapposizione/con inserti a filo in
un’installazione con inserto a filo.
Modelli ICBBI-30U
e ICBBI-36U
Modelli ICBBI-30UG
e ICBBI-36UG
Modello ICBBI-
36RG
Modelli ICBBI-36R
e ICBBI-36F
PANNELLI PER PORTA CON INSERTO
A FILO
Modelli side-by-side in applicazioni con inserto a filo
Modello ICBBI-36S L A
Pannelli con inserti a filo 522 mm 1.772 mm
P
annello distanziale frigorifero 487 mm 1.751 mm
Pannello di supporto frigorifero 503 mm 1.767 mm
Sfalsamento del pannello del
frigorifero S 3 mm D 16 mm
P
annelli con inserti a filo freezer 411 mm
1.772 mm
Pannello distanziale freezer 376 mm 1.751 mm
Pannello di supporto freezer 392 mm 1.767 mm
Sfalsamento del pannello del
freezer S 16 mm D 3 mm
Modelli ICBBI-42S e ICBBI-42SD L A
Pannelli con inserti a filo 649 mm
1.772 mm
P
annello distanziale frigorifero 614 mm 1.751 mm
Pannello di supporto frigorifero 630 mm 1.767 mm
Sfalsamento del pannello del
frigorifero S 3 mm D 16 mm
P
annelli con inserti a filo freezer 437 mm
1.772 mm
Pannello distanziale freezer 402 mm 1.751 mm
Pannello di supporto freezer 418 mm 1.767 mm
Sfalsamento del pannello del
freezer S 16 mm D 3 mm
Modelli ICBBI-48S e ICBBI-48SD L A
Pannelli con inserti a filo 743 mm
1.772 mm
P
annello distanziale frigorifero 708 mm 1.751 mm
Pannello di supporto frigorifero 724 mm 1.767 mm
Sfalsamento del pannello del
frigorifero S 3 mm D 16 mm
P
annelli con inserti a filo freezer 495 mm
1.772 mm
Pannello distanziale freezer 460 mm 1.751 mm
Pannello di supporto freezer 476 mm 1.767 mm
Sfalsamento del pannello del
freezer S 16 mm D 3 mm
Modelli ICBBI-42SD e ICBBI-48SD L A
Dimensioni sfinestratura vano
bicchiere 149 mm
316 mm
P
osizione vano bicchiere
(con inserto a filo) E 51 mm F 732 mm
Posizione v
ano bicchiere
(distanziale) E 40 mm F 721 mm
Posizione v
ano bicchiere
(di supporto) E 48 mm F 729 mm
Per i modelli ICBBI-42SD e ICBBI-48SD, lo spessore dei
pannelli nel vano bicchiere può variare da 6 mm ad un
massimo di 29 mm. Se il pannello è più spesso, occorre trac-
ciare un minimo di 6 mm di area piatta per inserire la masche-
rina che circonda il vano bicchiere.
LL
A
Modelli ICBBI-36S,
ICBBI-42S e
ICBBI-48S
Modelli ICBBI-42SD
e ICBBI-48SD
LL
A
E
F
PANNELLI GRIGLIA CON INSERTO
A FILO
Modelli a sovrapposizione/con inserto a filo
Modelli ICBBI-30U e ICBBI-30UG
Larghezza del pannello inserti a filo
con griglia 787 mm
Larghezza pannello distanziale con griglia 740 mm
Larghezza pannello di supporto con griglia 756 mm
Modelli ICBBI-36R, ICBBI-36RG,
ICBBI-36F
, ICBBI-36U
,
ICBBI-36UG e ICBBI-36S
Larghezza del pannello inserti a filo
con griglia 940 mm
Larghezza pannello distanziale con griglia 892 mm
Larghezza pannello di supporto con griglia 908 mm
Modelli ICBBI-42S e ICBBI-42SD
Larghezza del pannello inserti a filo
con griglia 1.092 mm
Larghezza pannello distanziale con griglia 1.045 mm
Larghezza pannello di supporto con griglia 1.060 mm
Modelli ICBBI-48S e ICBBI-48SD
Larghezza del pannello inserti a filo
con griglia 1.245 mm
Larghezza pannello distanziale con griglia 1.197 mm
Larghezza pannello di supporto con griglia 1.213 mm
Altezza complessiva dell’unità 2.108 mm
Altezza pannello a sovrapposizione
con griglia 210 mm
Altezza pannello distanziale con griglia 186 mm
Larghezza pannello di supporto con griglia 202 mm
Altezza complessiva dell’unità 2.134 mm
(standard)
Altezza pannello a sovrapposizione
con griglia 235 mm
Altezza pannello distanziale con griglia 211 mm
Larghezza pannello di supporto con griglia 227 mm
Altezza complessiva dell’unità 2.235 mm
Altezza pannello a sovrapposizione
con griglia 337 mm
Altezza pannello distanziale con griglia 313 mm
Larghezza pannello di supporto con griglia 329 mm
Per le dimensioni dei pannelli a sovrapposizione con griglia,
usare le dimensioni di larghezza elencate per il modello
e quelle di altezza per la griglia. L’altezza complessiva
dell’unità è 2.134 mm.
PANNELLI CON INSERTO A FILO CON
GLIGLIA DOPPIA
Installazione doppia con altezza totale di 2.235 mm
Due unità con larghezza 762 mm L A
Pannello inserti a filo con g
riglia doppia 1.556 mm 235 mm
P
annello con distanziale con
griglia doppia 1.508 mm 211 mm
Pannello di rifinitura con
griglia doppia 1.524 mm 227 mm
Due unità con larghezza 914 mm L A
Pannello inserti a filo con
griglia doppia 1.861 mm
235 mm
P
annello con distanziale con
griglia doppia 1.813 mm 211 mm
Pannello di rifinitura con
griglia doppia 1.829 mm 227 mm
NOTA IMPORTANTE: le specifiche dei pannelli si intendono
per i modelli incassati a sovrapposizione/con inserti a filo in
un’installazione con inserto a filo.
PANNELLI CON
INSERTO A FILO
Le specifiche dei
pannelli valgono per
le applicazioni da
incasso con inserto a
filo. Ulteriori infor-
mazioni sui pannelli
sono disponibili nella
guida al design da
incasso Sub-Zero.
Consultare il nostro
sito Web all'indirizzo
subzero.com.
SPECIFICHE DEL PANNELLO CON INSERTI A FILO
