subzero.com | 7
DISPENSER ESTERNO
Per i modelli dotati di dispenser esterno, è necessario
rimuovere il vano bicchiere prima di poter installare i pannelli
personalizzati.
NOTA IMPORTANTE: Lo spessore totale dei pannelli (inclusi
distanziale e di supporto) nel vano bicchiere può variare da 6
mm ad un massimo di 29 mm. Se il pannello è più spesso, l'area
deve essere arrotondata allo spessore massimo di 29 mm.
Per rimuovere il vano bicchiere, sollevare ed estrarre la
griglia per l'acqua. Rimuovere il pannello di controllo tramite
i supporti centrali del mandrino in plastica. Inclinare il
pannello di controllo e scollegare i cavi (lato blu in alto) dal
lato posteriore. Rimuovere la mascherina rimuovendo le
quattro viti. Vedere le gure che seguono.
Dopo aver installato i pannelli personalizzati, eseguire la
procedura in ordine inverso per reinstallare il vano bicchiere.
INSTALLAZIONE DEI PANNELLIINSTALLAZIONE
Conduttura idrica
All'unità è connesso un tubo in plastica lungo 0,9 m da
circa
1
/4" con un connettore di compressione da
1
/4" al
di sotto. Il kit di connessione per raccordi delle tubazioni
idriche, in dotazione con il frigorifero, contiene un raccordo
di collegamento a compressione da
1
/4" per la connessione
alla conduttura idrica domestica.
Spurgare il tubo di allacciamento prima di effettuare la
connessione nale all'unità. Così facendo si eliminano
eventuali detriti presenti nel tubo a seguito dell'installazione
della nuova conduttura idrica.
Posizionare il dado e il manicotto sulla conduttura idrica e
serrare la connessione all'estremità del tubo. Non serrare
eccessivamente. Controllare che i raccordi non perdano.
Vericare che la vaschetta raccogli condensa possa essere
installata o rimossa senza interferire con la conduttura idrica.
NOTA IMPORTANTE: se si utilizza un sistema a osmosi
inversa, si consiglia di bypassare il sistema di ltraggio
dell'acqua rimuovendo il ltro.
NOTA IMPORTANTE: non è possibile esporre le condutture
dell'acqua a temperature di congelamento.
Pannelli personalizzati
Per applicazioni a sovrapposizione e con inserti a lo,
installare pannelli per porta e griglia personalizzati. Per
adesione adeguata le dimensioni del pannello sono molto
importanti. Per vericare i requisiti e le dimensioni del
pannello, fare riferimento alla guida al design di Sub-zero,
disponibile sul sito Web subzero.com/specs.
NOTA IMPORTANTE: per le applicazioni con inserto a lo è
necessaria una sezione esposta di almeno 13 mm su tutti i lati.
Rinire tutte le parti laterali dei pannelli personalizzati.
Possono essere visibili quando la porta è aperta.
GHIACCIO
ACQUA
LUCE
GRIGLIA
ACQUA
INDICATORE
DI BLOCCO

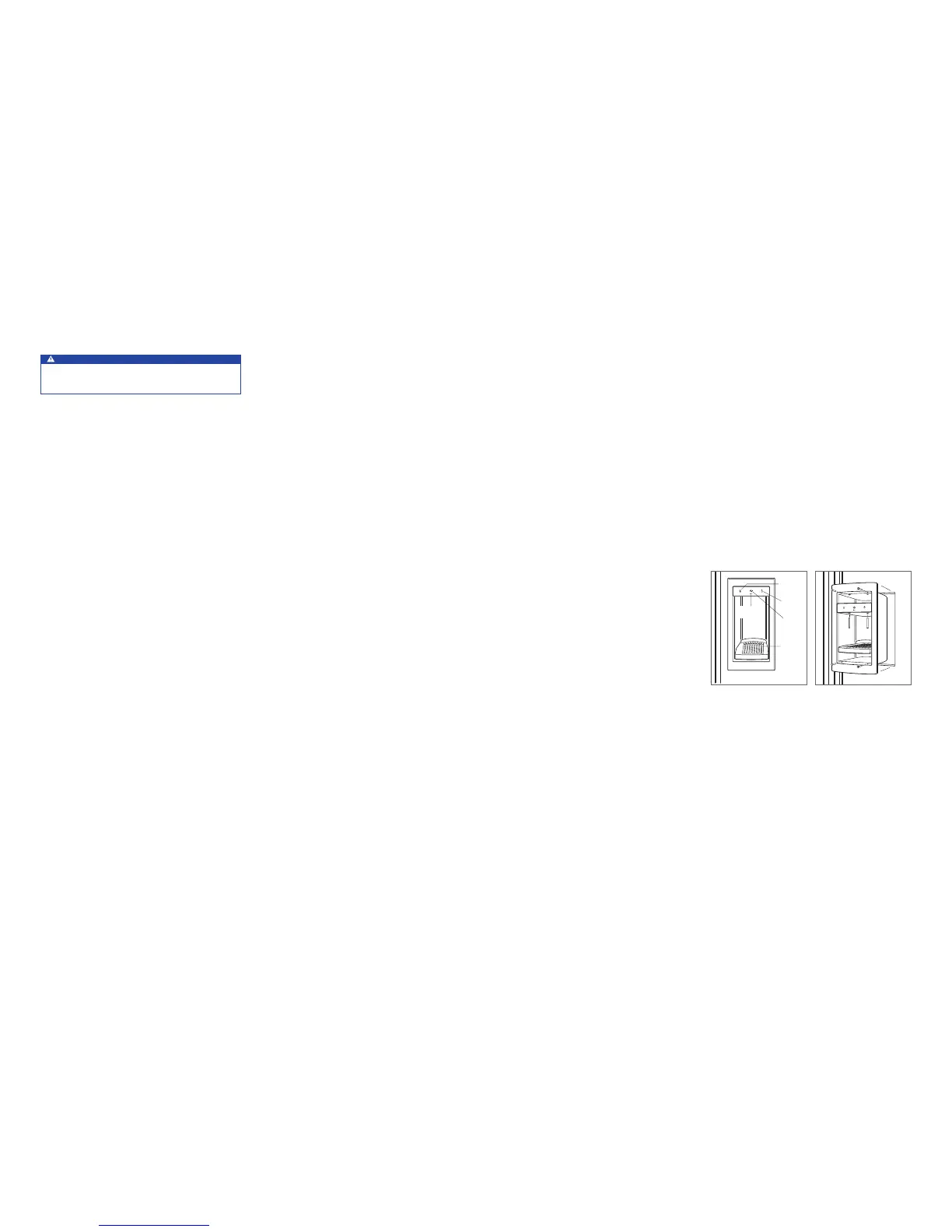

Vano bicchiere del dispenser. Rimozione del vano bicchiere.
Posizionamento
ATTENZIONE
Prima di posizionare l'unità, bloccare, le porte chiuse e
proteggere i pavimenti rifiniti.
Usare un carrello per elettrodomestici per spostare l'unità
accanto al vano di incasso.
Se l'unità è stata appoggiata su un lato, deve rimanere in
posizione verticale per almeno 24 ore prima di collegare
l'alimentazione.
Inserire il cavo di alimentazione in una presa da dotata di
messa a terra e spingere il frigorifero in posizione. Vericare
che le barre antiribaltamento siano inserite correttamente.
NOTA IMPORTANTE: se utilizzati, i pannelli laterali vanno
installati prima che l'unità venga posta in posizione nale.
Fare riferimento a pagina 8.
