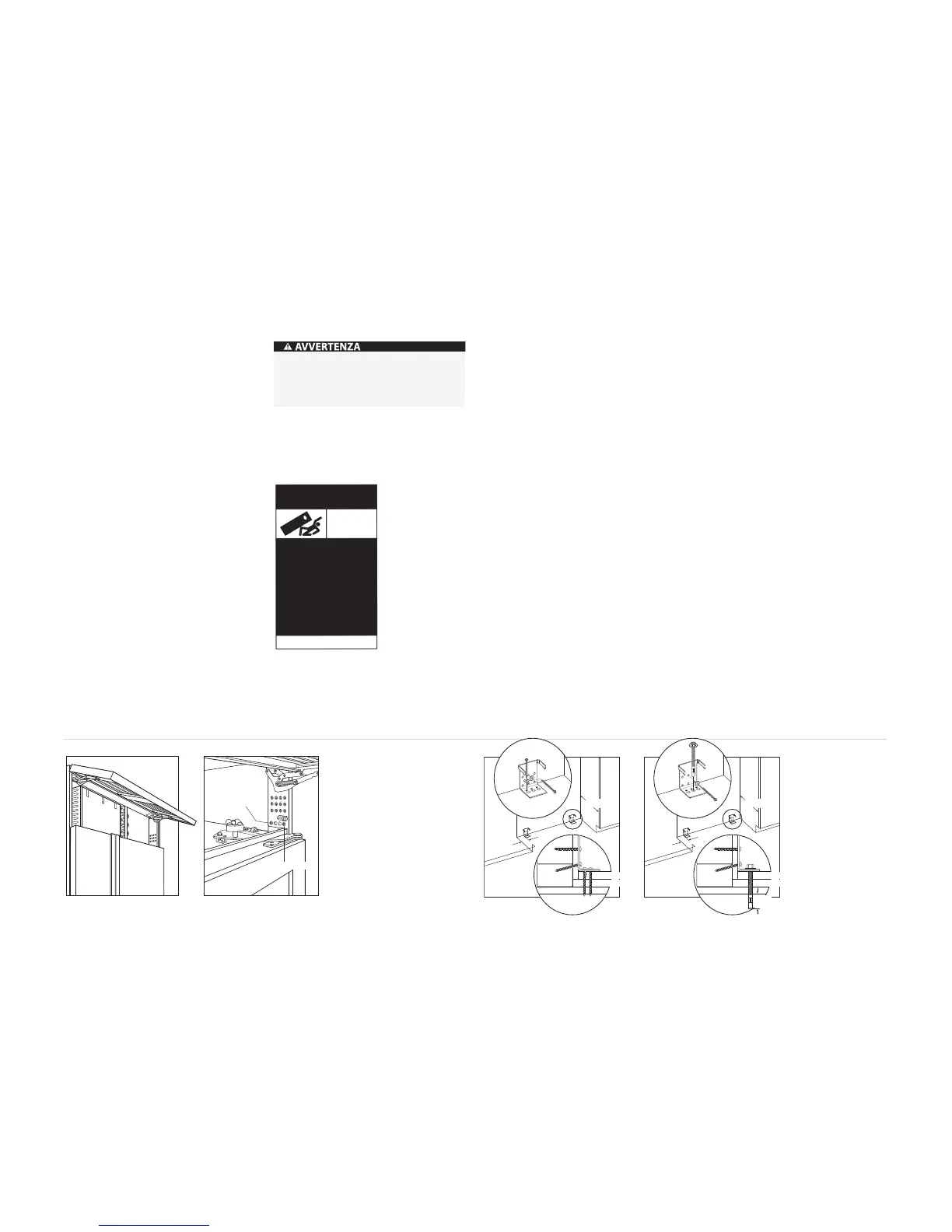

Rimozione della griglia
Viti di montaggio della griglia
RIMOZIONE DELLA GRIGLIA
Al fine di prevenire danni alla griglia e di
accedere al cavo di alimentazione, rimuovere
il gruppo griglia superiore prima di spostare il
frigorifero.
Per rimuovere il gruppo griglia, estrarre il bordo
inferiore della griglia e inclinarla verso l’alto.
Allentare le due viti di montaggio posteriori della
griglia e rimuovere le due viti anteriori. Reggen-
do saldamente le griglia, tirare in avanti e
rimuoverla. V
edere la figura che segue.
Per installare nuovamente la griglia, inserirla in
posizione e accertarsi che le linguette siano
agganciate. Rimontare le due viti anteriori della
griglia e riserrare quelle posteriori. Controllare
che sia posizionata correttamente.
PERICOLO
DI RIBALTA-
MENTO
lesioni
Per impedire il ribaltamento
dell’elettrodomestico,
installare un dispositivo
antiribaltamento ed allungare i
piedini anteriori sul pavimento,
secondo le istruzioni per
l’installazione.
La mancata osservanza delle
istruzioni per l’installazione
può causare gravi lesioni o
morte.
Consultare le istruzioni per l’installazione
Pavimenti in legno
Le due staffe antiribaltamento devono essere
installate esattamente a 610 mm dall’apertura
dell’incasso alla parte posteriore delle staffe e a
un minimo di 102 mm dalle parti laterali dell’in-
casso stesso. La profondità va aumentata a
655 mm per installazioni con inserto a filo con
pannelli decorativi da 19 mm. Il posizionamento
corretto garantisce che le staffe antiribaltamento
si aggancino alla barra antiribaltamento sul retro
dell’unità.
NOTA IMPORTANTE:
utilizzare ENTRAMBE le
barre antiribaltamento.
APPLICAZIONE PER PAVIMENTI IN LEGNO
Dopo aver posizionato in maniera adeguata le
staffe antiribaltamento nell’incasso praticare fori
pilota di massimo 5 mm di diametro nei perni a
parete e/o nella piastra da parete. Utilizzare viti
PH in zinco con testa arrotondata n. 12 x 64 mm
e rondelle piatte n. 12 per fissare le staffe. Le viti
devono penetrare il rivestimento del pavimento
e i perni a parete o la piastra della parete per un
minimo di 19 mm. Fare riferimento alla figura in
basso.
APPLICAZIONE PER PAVIMENTI IN
CEMENTO
Dopo aver posizionato in maniera adeguata le
staffe antiribaltamento nell’incasso praticare fori
pilota di al massimo 5 mm di diametro nei perni
a parete e/o nella piastra da parete. Praticare
quindi fori con diametri da 10 mm e profondi
almeno 13 mm nel cemento. Utilizzare viti PH
in zinco con testa arrotondata n. 12 x 64 mm e
rondelle piatte n. 12 per fissare le staffe alla
parete e utilizzare tasselli da 10 mm–16 x 95 mm
per fissare le staffe al pavimento. Le viti devono
penetrare i perni a parete o la piastra da parete
per un minimo di 19 mm. Fare riferimento alla
figura in basso.
NOTA IMPORTANTE:
per applicazioni su pavi-
menti in legno o cemento, qualora le viti n. 12 x
64 mm non raggiungessero il perno o la piastra
a parete in uno dei fori posteriori delle staffe,
servirsi delle viti PH per capriata n. 8–18 x 32 mm
e di rondelle piatte n. 12 con i tasselli in nylon
a muro.
NOTA IMPORTANTE:
in alcune installazioni
potrebbe essere necessaria l'angolatura delle viti
le viti usate per fissare le barre antiribaltamento
e penetrare nella parete posteriore.
