PANNELLI A
SOVRAPPO-
SIZIONE
Le specifiche per i
pannelli sono per i
modelli ad incasso a
sovrapposizione (O).
Ulteriori informazioni
sul design dei pannelli
sono disponibili nella
guida al design incas-
sato Sub-Zero.
Consultare il nostro
sito Web all'indirizzo
subzero.com.
C
C C
A
L
A
D
A
L
A
C
L
A
C C
D
L
A

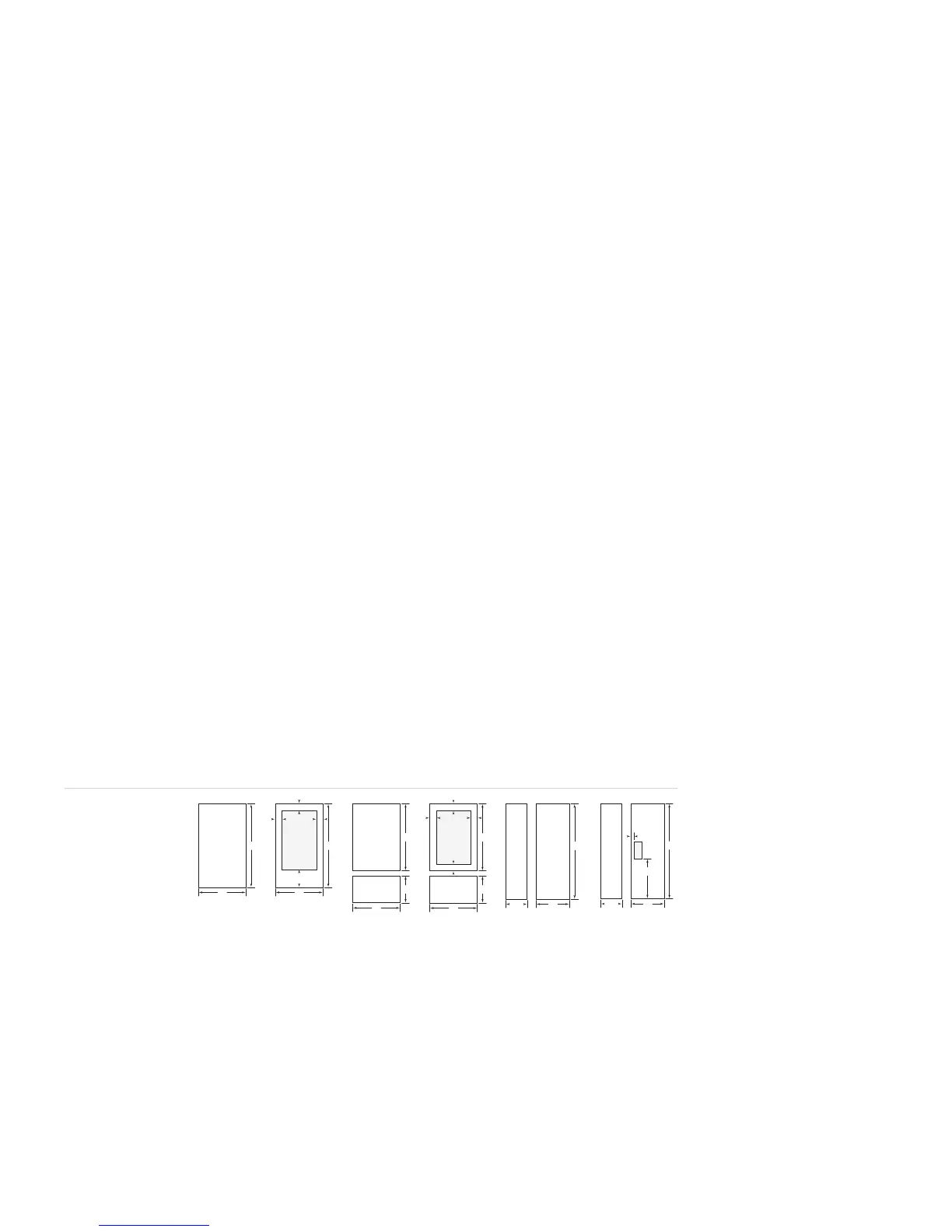

PANNELLI PER PORTA A SOVRAP-
POSIZIONE
Modelli Solo frigorifero | Solo freezer a sovrapposizione (O)
Modello ICBBI-36R L A
Pannello a sovrapposizione
frigorifero 914 mm
1.772 mm
Pannello distanziale frigorifero 892 mm 1.751 mm
Pannello di supporto frigorifero 908 mm 1.767 mm
Modello ICBBI-36RG L A
Pannello a sovrapposizione
frigorifer
o 914 mm
1.772 mm
Pannello distanziale frigorifero 892 mm 1.751 mm
Pannello di supporto frigorifero 908 mm 1.767 mm
Dimensioni sfinestrature Non det. Non det.
Posizione sfinestrature C Non det. D Non det.
Modello ICBBI-36F L A
Pannello a sovrapposizione
frigorifer
o 914 mm
1.772 mm
Pannello distanziale frigorifero 892 mm 1.751 mm
Pannello di supporto frigorifero 908 mm 1.767 mm
NOTA IMPORTANTE: le specifiche dei pannelli si intendono
per i modelli incassati a sovrapposizione/con inserto a filo in
un’installazione standard a sovrapposizione.
PANNELLI PER PORTA A SOVRAP-
POSIZIONE
Modelli frigo sopra/freezer sotto a sovrapposizione (O)
Modello ICBBI-30U L A
Pannello a sovrapposizione
frigorifero 762 mm
1.273 mm
Pannello distanziale frigorifero 740 mm 1.253 mm
Pannello di supporto frigorifero 756 mm 1.268 mm
Pannello a sovrapposizione
freezer 762 mm 483 mm
Pannello distanziale freezer 740 mm 459 mm
Pannello di supporto freezer 756 mm 475 mm
Modello ICBBI-30UG L A
Pannello a sovrapposizione
frigorifer
o 762 mm
1.273 mm
Pannello distanziale frigorifero 740 mm 1.253 mm
Pannello di supporto frigorifero 756 mm 1.268 mm
Pannello a sovrapposizione
freezer 762 mm 483 mm
Pannello distanziale freezer 740 mm 459 mm
Pannello di supporto freezer 756 mm 475 mm
Dimensioni sfinestrature Non det. Non det.
Posizione sfinestrature C Non det. D Non det.
Modello ICBBI-36U L A
Pannello a sovrapposizione
frigorifer
o 914 mm
1.273 mm
Pannello distanziale frigorifero 892 mm 1.253 mm
Pannello di supporto frigorifero 908 mm 1.268 mm
Pannello a sovrapposizione
freezer 914 mm 483 mm
Pannello distanziale freezer 892 mm 459 mm
Pannello di supporto freezer 908 mm 475 mm
Modello ICBBI-36UG L A
Pannello a sovrapposizione
frigorifer
o 914 mm
1.273 mm
Pannello distanziale frigorifero 892 mm 1.253 mm
Pannello di supporto frigorifero 908 mm 1.268 mm
Pannello a sovrapposizione
freezer 914 mm 483 mm
Pannello distanziale freezer 892 mm 459 mm
Pannello di supporto freezer 908 mm 475 mm
Dimensioni sfinestrature Non det. Non det.
Posizione sfinestrature C Non det. D Non det.
NOTA IMPORTANTE: le specifiche dei pannelli si intendono
per i modelli incassati a sovrapposizione/con inserto a filo in
un’installazione standard a sovrapposizione.
Modelli ICBBI-30U
e ICBBI-36U
Modelli ICBBI-30UG
e ICBBI-36UG
Modello ICBBI-
36RG
Modelli ICBBI-36R
e ICBBI-36F
PANNELLI PER PORTA A SOVRAP-
POSIZIONE
Modelli side-by-side a sovrapposizione (O)
Modello ICBBI-36S L A
Pannello a sovrapposizione
frigorifero 510 mm
1.772 mm
Pannello distanziale frigorifero 487 mm 1.751 mm
Pannello di supporto frigorifero 503 mm 1.767 mm
Pannello a sovrapposizione
freezer 398 mm 1.772 mm
Pannello distanziale freezer 376 mm 1.751 mm
Pannello di supporto freezer 392 mm 1.767 mm
Modelli ICBBI-42S e ICBBI-42SD L A
Pannello a sovrapposizione
frigorifer
o 637 mm
1.772 mm
Pannello distanziale frigorifero 614 mm 1.751 mm
Pannello di supporto frigorifero 630 mm 1.767 mm
Pannello a sovrapposizione
freezer 424 mm 1.772 mm
Pannello distanziale freezer 402 mm 1.751 mm
Pannello di supporto freezer 418 mm 1.767 mm
Modelli ICBBI-48S e ICBBI-48SD L A
Pannello a sovrapposizione
frigorifer
o 730 mm
1.772 mm
Pannello distanziale frigorifero 708 mm 1.751 mm
Pannello di supporto frigorifero 724 mm 1.767 mm
Pannello a sovrapposizione
freezer 483 mm 1.772 mm
Pannello distanziale freezer 460 mm 1.751 mm
Pannello di supporto freezer 476 mm 1.767 mm
Modelli ICBBI-42SD e ICBBI-48SD L A
Dimensioni sfinestratura
v
ano bicchiere 149 mm
316 mm
Posizione vano bicchiere
(sovrapposizione) E 51 mm F 732 mm
Posizione v
ano bicchiere
(distanziale) E 40 mm F 721 mm
Posizione v
ano bicchiere
(di supporto) E 48 mm F 729 mm
Per i modelli ICBBI-42SD e ICBBI-48SD, lo spessore dei
pannelli nel vano bicchiere può variare da 6 mm ad un
massimo di 29 mm. Se il pannello è più spesso, occorre trac-
ciare un minimo di 6 mm di area piatta per inserire la masche-
rina che circonda il vano bicchiere.
NOTA IMPORTANTE: le specifiche dei pannelli si intendono
per i modelli incassati a sovrapposizione/con inserto a filo in
un’installazione standard a sovrapposizione.
LL
A
Modelli ICBBI-36S,
ICBBI-42S e
ICBBI-48S
Modelli ICBBI-42SD
e ICBBI-48SD
LL
A
E
F
PANNELLI GRIGLIA A SOVRAP-
POSIZIONE
Modelli a sovrapposizione/con inserto a filo
Modelli ICBBI-30U e ICBBI-30UG
Larghezza pannelli a sovrapposizione
con griglia 762 mm
Larghezza pannello distanziale con griglia 740 mm
Larghezza pannello di supporto con griglia 756 mm
Modelli ICBBI-36R, ICBBI-36RG,
ICBBI-36F
, ICBBI-36U
,
ICBBI-36UG e ICBBI-36S
Larghezza pannelli a sovrapposizione
con griglia 914 mm
Larghezza pannello distanziale con griglia 892 mm
Larghezza pannello di supporto con griglia 908 mm
Modelli ICBBI-42S e ICBBI-42SD
Larghezza pannelli a sovrapposizione
con griglia 1.067 mm
Larghezza pannello distanziale con griglia 1.045 mm
Larghezza pannello di supporto con griglia 1.060 mm
Modelli ICBBI-48S e ICBBI-48SD
Larghezza pannelli a sovrapposizione
con griglia 1.219 mm
Larghezza pannello distanziale con griglia 1.197 mm
Larghezza pannello di supporto con griglia 1.213 mm
Altezza complessiva dell’unità 2.108 mm
Altezza pannello a sovrapposizione
con griglia 210 mm
Altezza pannello distanziale con griglia 186 mm
Larghezza pannello di supporto con griglia 202 mm
Altezza complessiva dell’unità 2.134 mm
(standard)
Altezza pannello a sovrapposizione
con griglia 235 mm
Altezza pannello distanziale con griglia 211 mm
Larghezza pannello di supporto con griglia 227 mm
Altezza complessiva dell’unità 2.235 mm
Altezza pannello a sovrapposizione
con griglia 337 mm
Altezza pannello distanziale con griglia 313 mm
Larghezza pannello di supporto con griglia 329 mm
Per le dimensioni dei pannelli a sovrapposizione con griglia,
usare le dimensioni di larghezza elencate per il modello e
quelle di altezza per la griglia. L’altezza complessiva dell’u-
nità è 2.134 mm.
PANNELLI A SOVRAPPOSIZIONE
CON GLIGLIA DOPPIA
Installazione doppia con altezza totale di 2.235 mm
Due unità con larghezza 762 mm L A
Pannello a sovrapposizione
con griglia doppia 1.530 mm 235 mm
P
annello con distanziale
con griglia doppia 1.508 mm 211 mm
Pannello di rifinitura
con griglia doppia 1.524 mm 227 mm
Due unità con larghezza 914 mm L A
Pannello a sovrapposizione
con griglia doppia 1.835 mm
235 mm
P
annello con distanziale
con griglia doppia 1.813 mm 211 mm
Pannello di rifinitura
con griglia doppia 1.829 mm 227 mm
NOTA IMPORTANTE: le specifiche dei pannelli si intendono
per i modelli incassati a sovrapposizione/con inserto a filo in
un’installazione standard a sovrapposizione.
SPECIFICHE PANNELLI A SOVRAPPOSIZIONE
