TECHNISCHE DATEN ZUR EINBAUINSTALLATION
TÜRFREIRAUM
Übereinander-Modelle
A
Modell ICBBI-30U 794 mm
806 mm bündig/
v
oll integriert
Modell I
CBBI-30UG 794 mm
806 mm bündig/
v
oll integriert
Modell I
CBBI-36U 946 mm
959 mm bündig/
v
oll integriert
Modell I
CBBI-36UG 946 mm
959 mm bündig/
v
oll integriert
Die Türfreiräume basieren auf den
Abmessungen der Edelstahltür und
des Griffs.

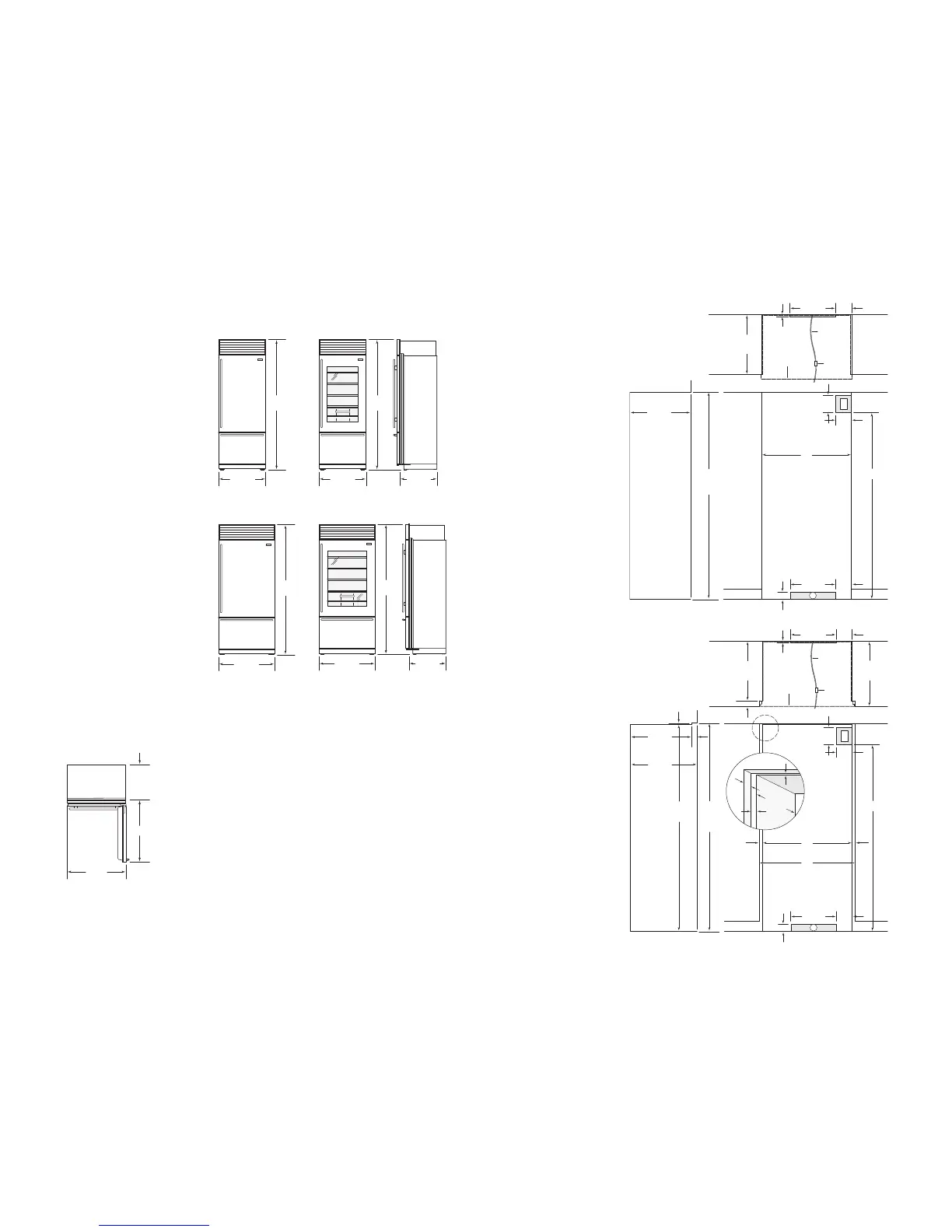

GESAMTABMESSUNGEN
Übereinander-Modelle
Modell ICBBI-30U
BH T
762 mm 2.134 mm 610 mm
Modell ICBBI-30UG
mit Glastür
BH T
762 mm 2.134 mm 610 mm
Modell ICBBI-36U
BH
T
914 mm
2.134 mm 610 mm
Modell ICBBI-36UG
mit Glastür
BH T
914 mm 2.134 mm 610 mm
Geräteabmessungen können bis zu
± 3 mm abweichen.
606 mm
HINTER
RAHMEN
BREITE
DES GERÄTS
A
Modell ICBBI-30U
Modell ICBBI-36U
762 mm
2.134
mm
762 mm
2.134
mm
610 mm
914 mm
2.134
mm
914 mm
2.134
mm
610 mm
Modell ICBBI-30UG
Modell ICBBI-36UG
Edelstahldesign abgebildet.
TECHNISCHE DATEN ZUR
INSTALLATION
Übereinander-Modelle –
Verkleidung (nicht bündig/voll integriert)
und Edelstahl
A
Modell ICBBI-30U 749 mm
Modell ICBBI-30UG 749 mm
Modell ICBBI-36U 902 mm
Modell ICBBI-36UG 902 mm
Die Abmessungen sind für bearbeitete
Rohbauöffnungen.
TECHNISCHE DATEN ZUR
INSTALLATION
Übereinander-Modelle –
bündige/voll integrierte Ausführung
AB
Modell ICBBI-30U 749 mm 813 mm
Modell ICBBI-30UG 749 mm 813 mm
Modell ICBBI-36U 902 mm 965 mm
Modell ICBBI-36UG 902 mm 965 mm
Die Abmessungen sind für bearbeitete
Rohbauöffnungen.
1.918 mm
178
mm
152
mm
E
STROMVERSORGUNG
IM SCHATTIERTEN
BEREICH
UNTERBRINGEN
457 mm
W
WASSERVERSORGUNG
IM SCHATTIERTEN
BEREICH UNTERBRINGEN
152
mm
VORDERANSICHTSEITENANSICHT
2.127 mm
ÖFFNUNGS-
HÖHE
A
ÖFFNUNGSBREITE
76 mm
ÖFFNUNGS-
TIEFE
610 mm
13 mm
457 mm
*
152
mm
ÖFFNUNGS-
TIEFE
610 mm
ABSPERR-
VENTIL
KONTUR DES
VERKLEIDUNGS-
ODER
EDELSTAHLMODELLS
DRAUFSICHT
*DIE KIPPSCHUTZHALTERUNG
DARF SICH NICHT STÖREND
AUF DIE WASSERLEITUNG
AUSWIRKEN. AUSFÜHRLICHE
DETAILS FINDEN SIE IN DEN
INSTALLATIONSANWEISUNGEN.
WASSERLEITUNG UM CA. 914 MM
VON DER RÜCKWAND VERLÄNGERN.
WASSER-
LEITUNG
1.918 mm
178
mm
152
mm
E
STROMVER-
SORGUNG
IM SCHATTIERTEN
BEREICH
UNTERBRINGEN
13 mm
457 mm
*
152
mm
ÖFFNUNGS-
TIEFE
610 mm
665 mm
BÜNDIGE/VOLL
INTEGRIERTE
TIEFE
ABSPERR-
VENTIL
KONTUR DER
BÜNDIGEN/
VOLL INTEGRIERTEN
AUSFÜHRUNG MIT
19-mm-PLATTE
457 mm
W
WASSERVERSORGUNG
IM SCHATTIERTEN
BEREICH UNTERBRINGEN
152
mm
VORDERANSICHTSEITENANSICHT
DRAUFSICHT
2.127 mm
ÖFFNUNGS-
HÖHE
2.134 mm
BÜNDIGE/
VOLL
INTEGRIERTE
HÖHE
6 mm
56 mm**
76 mm
A
ÖFFNUNGSBREITE
B
BÜNDIGE/VOLL INTEGRIERTE BREITE
32
mm
32
mm
56
mm**
ÖFFNUNGS-
TIEFE
610 mm
665 mm
BÜNDIGE/VOLL
INTEGRIERTE
TIEFE
*DIE KIPPSCHUTZHALTERUNG
DARF SICH NICHT STÖREND AUF
DIE WASSERLEITUNG AUSWIRKEN.
AUSFÜHRLICHE DETAILS FINDEN SIE
IN DEN INSTALLATIONSANWEISUNGEN.
**GEHT VON EINER PLATTENSTÄRKE
VON 19 MM AUS.
WASSERLEITUNG UM CA. 914 MM
VON DER RÜCKWAND VERLÄNGERN.
WASSER-
LEITUNG
6
mm
32
mm
DETAIL BÜNDIG/
VOLL INTEGRIERT
56
mm
ÖFFNUNGS-
TIEFE
610 mm
