INSTALACIÓN DE LOS PANELES
AJUSTE DE LOS PANELES
Cierre la puerta y/o los cajones, ahora puede realizar los
ajustes necesarios para alinear los paneles y los márgenes.
Para el ajuste de lado a lado, mueva los paneles laterales
de lado a lado, luego instale y apriete todos los tornillos de
montaje.
Para los ajustes de arriba y hacia abajo, y hacia adentro
y hacia afuera, aoje un poco los tornillos del soporte.
Dependiendo del nivel de ajuste requerido, puede ser útil
aojar todos los tornillos del soporte lo que permitirá un
ajuste máximo. Una vez que ha aojado los tornillos del
soporte, gire las levas para realizar los ajustes. Después de
realizar los ajustes, apriete todos los tornillos del soporte.

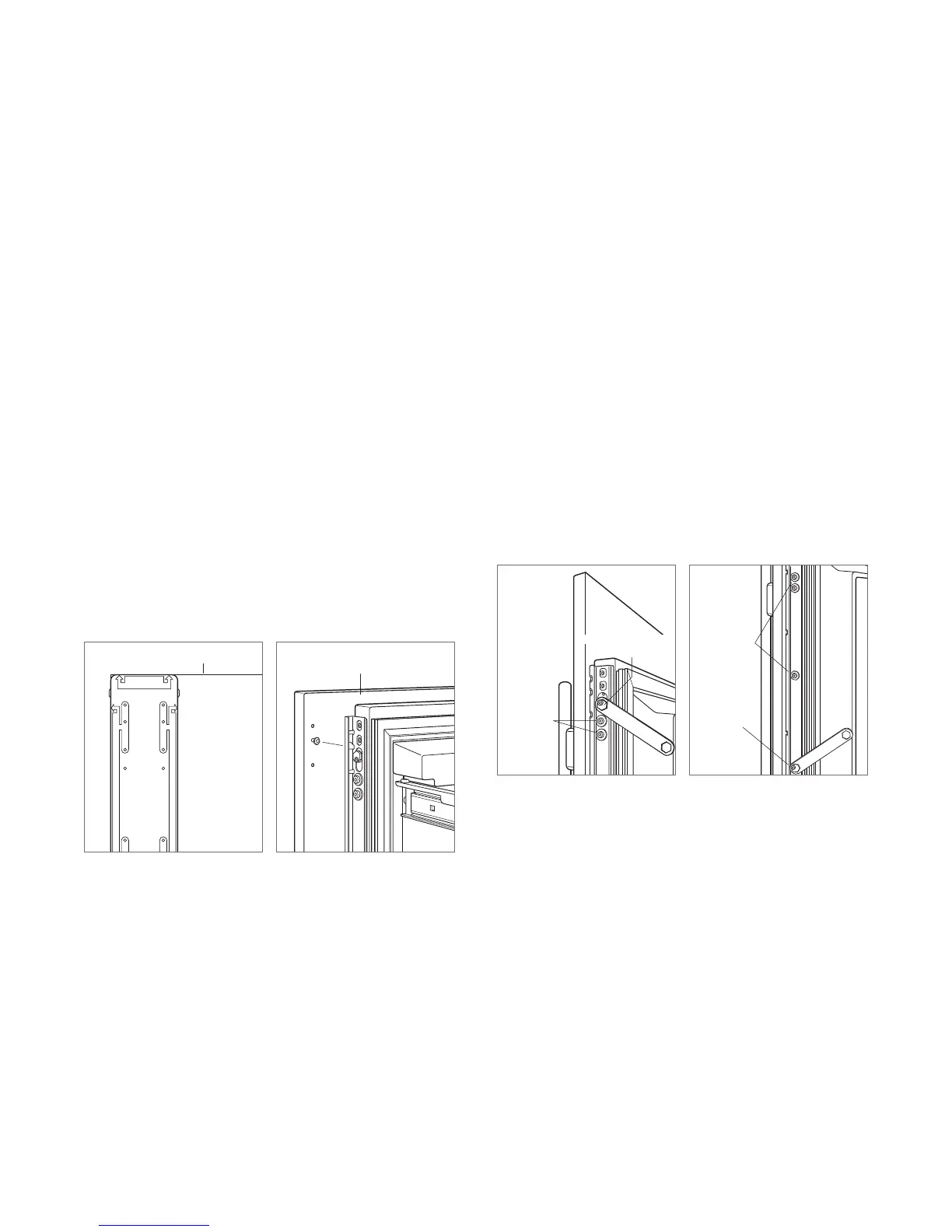

Consulte las siguientes ilustraciones.
TORNILLOS
PARA EL
SOPORTE
LEVA HACIA ADENTRO
Y HACIA AFUERA
TORNILLOS
PARA EL
SOPORTE
LEVA HACIA
ARRIBA Y
HACIA ABAJO
Ajuste hacia adentro y
hacia afuera.
Ajuste hacia arriba y
hacia abajo.
Instalación de los paneles
INSTALACIÓN DEL PANEL DEL CAJÓN
Coloque el panel boca abajo sobre una supercie de trabajo
protegida. Coloque la plantilla a ras con la parte superior
y los lados del panel. Compruebe que está usando el lado
correcto de la plantilla, luego marque y taladre los oricios.
Consulte la siguiente ilustración.
Utilice el destornillador torx T-20 proporcionado para insertar
parcialmente un tornillo #8 x
1
/2" en el segundo oricio desde
la parte superior en cada lado del panel. Los tornillos deben
sobresalir aproximadamente
3
/16" (4) del panel y soportar el
peso del panel durante la instalación.
Alinee los tornillos de soporte en la parte posterior del panel
con los agujeros ranurados en los dos soportes de montaje
del cajón. Consulte la siguiente ilustración. Abrir un poco el
cajón puede ayudar con la alineación. Una vez que el panel
esté soportado por los tornillos, inserte parcialmente un
tornillo #8 x
1
/2" en el segundo oricio desde la parte inferior
en cada lado del panel, pero no lo apriete.
G
HT EDGE OF DRAWER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
BOTTOM
TOP OF
DRAWER PANEL
LEFT EDGE OF DRAWER PAN
E
PARTE SUPERIOR DEL PANEL PARA CAJÓN
PARTE POSTERIOR
DEL PANEL PARA CAJÓN
Plantilla del panel del cajón -
parte superior
Montaje del panel del cajón.
