Sub-Zero IT-36CI User Manual

subzero.com | 7
PRÉPARATION DU SITE
INSTALLATION DE LA CALE D’ANCRAGE POUR BÉTON :
1 Percez un trou de
3
/8 po (10) de diamètre de toute
profondeur excédant le noyage minimal. Nettoyez le
trou ou continuez à percer plus profondément pour
accommoder les nes de perçage.
2 Assemblez la rondelle et l’écrou à égalité avec l’extrémité
de la cale d’ancrage pour protéger les lets. Enfoncez la
cale d’ancrage dans le matériau à xer jusqu’à ce que la
rondelle soit à égalité avec la surface du matériau.
3 Ouvrez la cale d’ancrage en serrant l’écrou de trois à cinq
tours au-delà de la position serrée à la main ou un couple
de 25 pi-lb.
AVERTISSEMENT
Vériez qu’il n’y ait pas de ls électriques ou de plomberie
dans la zone qui pourraient être pénétrés par les vis.
MISE EN GARDE
Portez toujours des lunettes de sécurité et utilisez d’autres
dispositifs ou vêtements de protection nécessaires lors de
l’installation ou du travail avec des dispositifs d’ancrage.
Il n’est pas recommandé d’utiliser des dispositifs
d’ancrage dans de la maçonnerie légère comme des
blocs ou de la brique, ou dans du nouveau béton qui
n’a pas eu assez de temps pour sécher. L’utilisation de
forets-aléseurs n’est pas recommandée pour percer les
trous des cales d’ancrage.
Support antibasculement
APPLICATION SUR UN PLANCHER EN BOIS
Après avoir correctement repéré les supports antibasculement
dans l’ouverture préliminaire, percez des avant-trous de
3
/16 po (5) de diamètre au maximum dans les poteaux muraux
ou la plaque murale. Utilisez les vis et les rondelles n° 12
pour xer les supports. Vériez que les vis pénètrent dans le
matériau du plancher et dans les poteaux muraux ou la plaque
murale d’une distance d’au moins
3
/4 po (19). Reportez-vous à
l’illustration et au tableau ci-dessous.
APPLICATION SUR UN PLANCHER EN BÉTON
Après avoir correctement repéré les supports antibasculement
dans l’ouverture préliminaire, percez des avant-trous de
3
/16 po (5) de diamètre au maximum dans les poteaux muraux
ou la plaque murale. Percez des trous de
3
/8 po (10) de diamètre
dans le béton d’une profondeur d’au moins 1
1
/2 po (38). Utilisez
les vis et les rondelles n° 12 pour xer les supports au mur et
utilisez les cales d’ancrage de
3
/8 po (10) pour xer les supports
au plancher. Vériez que les vis pénètrent dans les poteaux
muraux ou la plaque murale d’une distance d’au moins
3
/4 po
(19). Reportez-vous à l’illustration et au tableau ci-dessous.

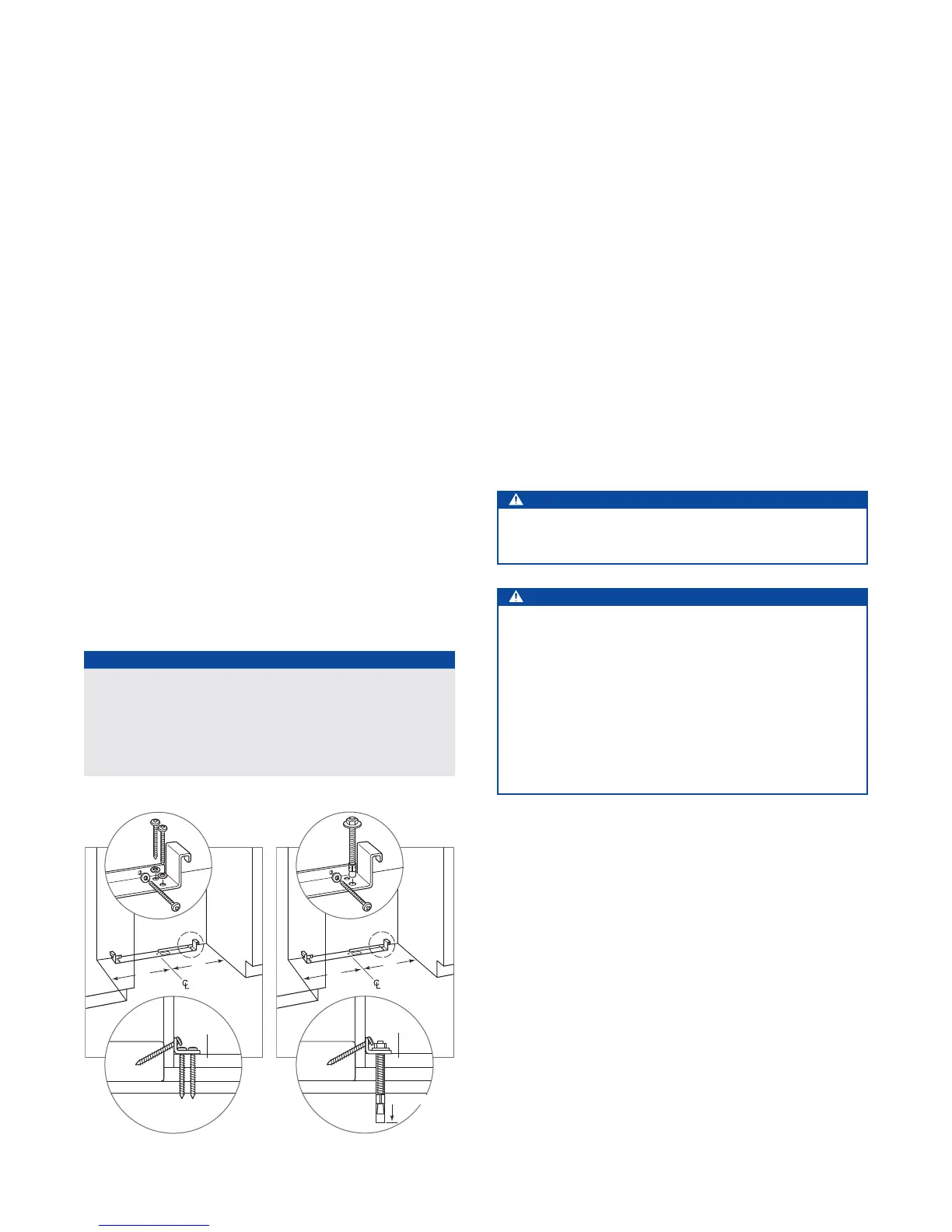

MISE EN PLACE DU SUPPORT ANTIBASCULEMENT
LARGEUR A
Modèles de 18 po 9 po (229)
Modèles de 24 po 12 po (305)
Modèles de 27 po 13
1
/2 po (343)
Modèles de 30 po 15 po (318)
Modèles de 36 po 18 po (457)
A
A
SOUS-PLANCHER
PLANCHER EN BOIS
PLAQUE
MURALE
PLANCHER
FINI
A
A
SOUS-PLANCHER
PLANCHER
EN BÉTON
PLAQUE
MURALE
PLANCHER
FINI
1
1
/2 po (38)
min
Plancher en bois. Plancher en béton.
