INSTALLATION DES PANNEAUX
Panneaux personnalisés
HAUTEUR DU PANNEAU DE PORTE
La hauteur du panneau de porte personnalisé peut se
prolonger au-delà de la hauteur typique d’un panneau à
condition de ne pas dépasser la limite de poids. Reportez-
vous à l’illustration ci-dessous.

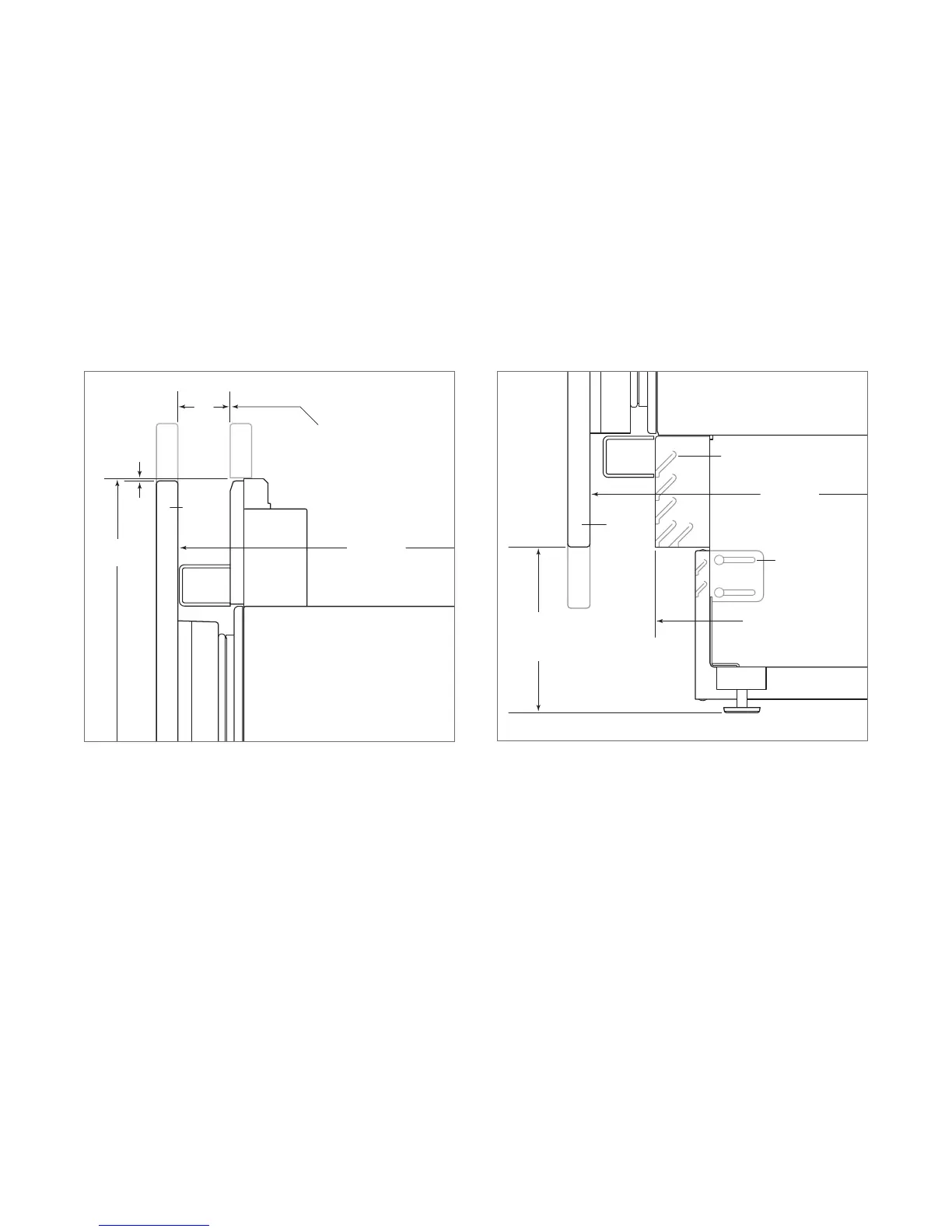

DÉGAGEMENT DE LA PLAQUE DE BUTÉE
La hauteur de la zone de la plaque de butée peut se
prolonger au-delà de la hauteur typique de la plaque de
butée, à condition qu’elle ne dépasse pas les dimensions
dans l’illustration ci-dessous.
24 po (610)
VERS L'ARRIÈRE DE L'UNITÉ
PERSIENNES
VENTILÉES
CHARNIÈRE
PANNEAU
DE PORTE
1
1
/8 po (29)
RÉGLAGE MAX.
DE LA PLAQUE
DE BUTÉE
UNE PLAQUE DE BUTÉE
DÉCORATIVE NE PEUT
PAS SE PROLONGER
AU-DELÀ DE CE PLAN
4 po (102)
À
6 po (152)
DU PLANCHER
Zone de la plaque de butée—vue latérale.
1
3
/4 po
(45)
UNE CANTONNIÈRE DÉCORATIVE
NE PEUT PAS SE PROLONGER
AU-DELÀ DE CE PLAN
PANNEAU
DE PORTE
CHARNIÈRE
24 po (610)
VERS L'ARRIÈRE DE L'UNITÉ
84 po
(2134)
1
/8 po (3)

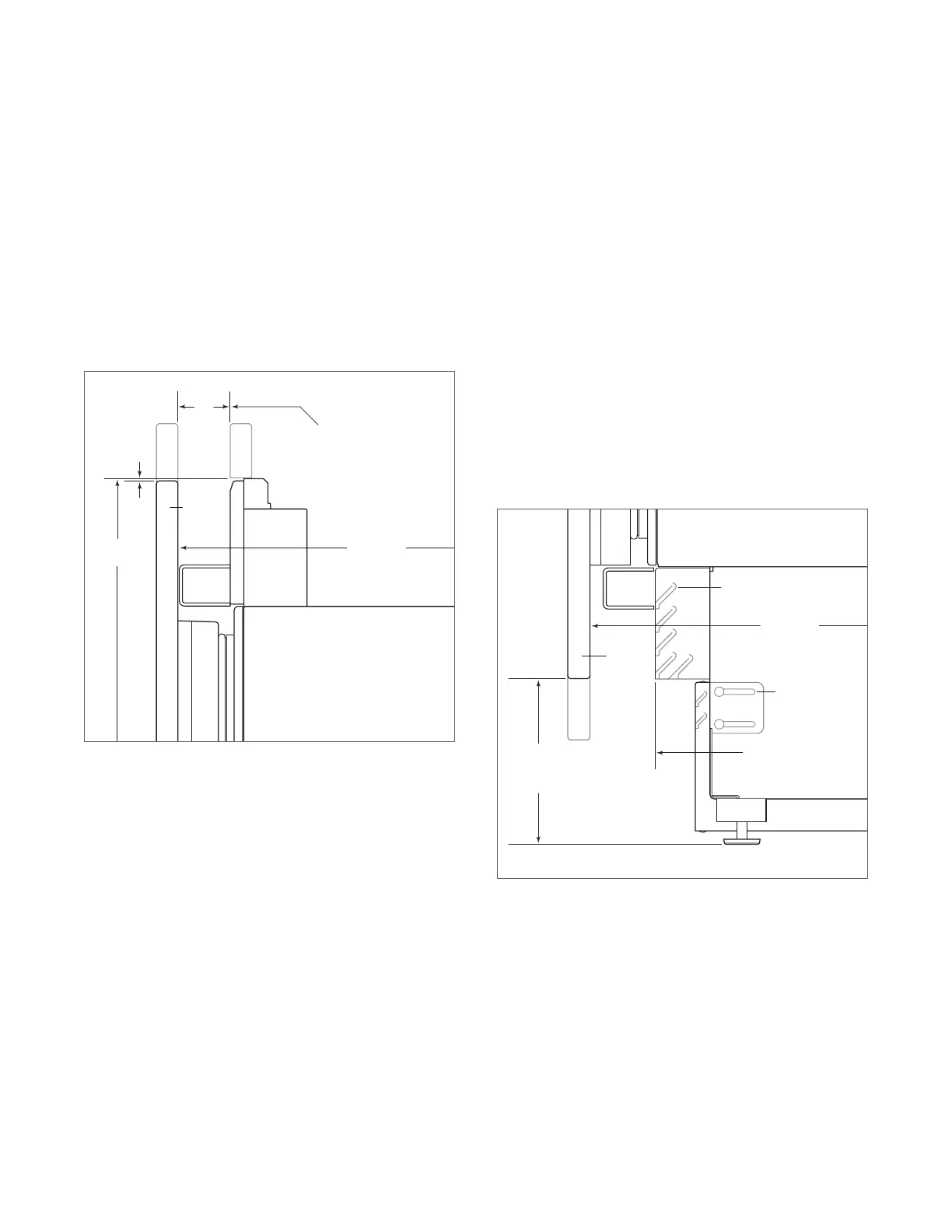

Cantonnière supérieure (modèles en colonne et en hauteur)—
vue latérale.
