6
Assembly / Assemblage / Armado
1
2

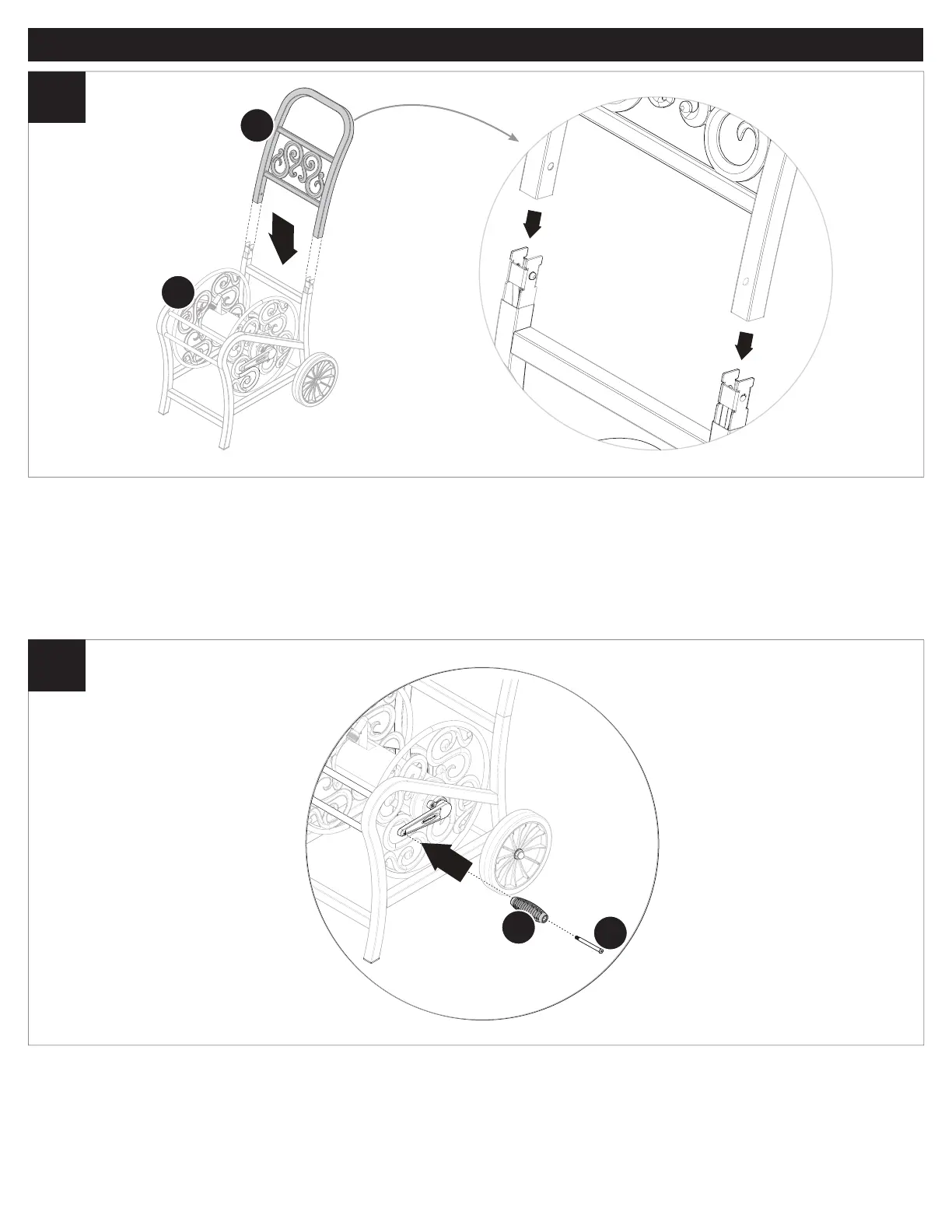

EN: Attach the handle (A) to the hose reel housing (B). Press down on the handle (A) until you hear a snap.
FR: Fixez la poignée (A) sur le dévidoir (B). Appuyez sur la poignée (A) jusqu’à ce qu’elle s’enclenche.
ES: Acople el mango (A) a la carcasa del carrete de manguera (B). Presione hacia abajo el mango (A) hasta que escuche un chasquido.
EN: Attach the crank handle (C) onto the crank arm by inserting the screw (D) through the crank handle (C). Tighten securely using the Allen wrench
(E).
FR: Fixez la poignée de la manivelle (C) sur la manivelle en insérant la vis (D) dans la poignée (C). Serrez fermement à l’aide de la clé Allen
hexagonale (E).
ES: Acople la manivela (C) al brazo de la manivela insertando el tornillo (D) a través de la manivela (C). Apriete firmemente con la llave Allen (E).
1
1
A
B
C
D
