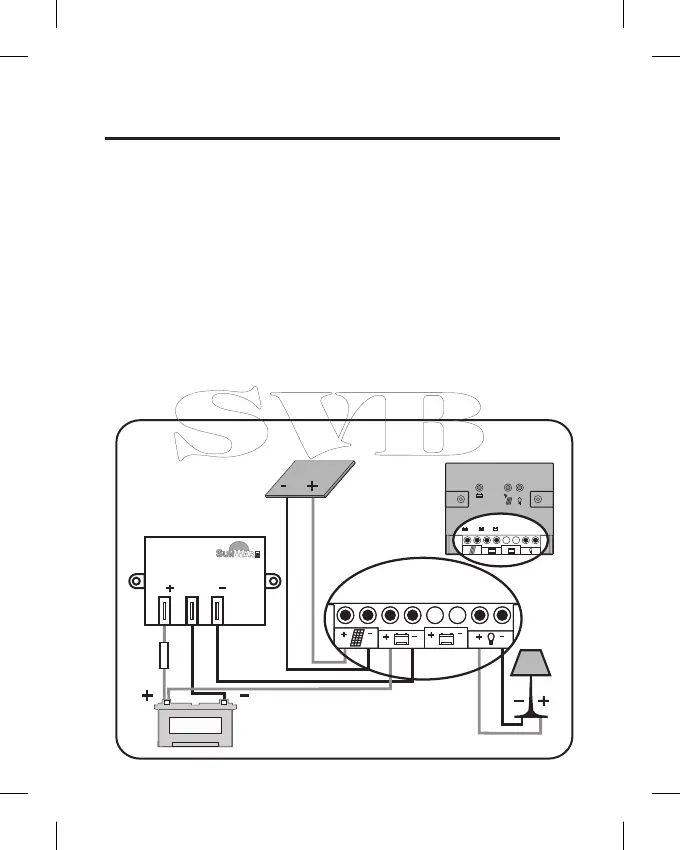

2.4 Exemple de câblage avec FOX-220
Affichage de la tension
d’accumulateur et affichage du
courant de charge / de décharge
Compatible avec les systèmes 12V/24V combinés à
un régulateur de charge, y compris une protection
contre la décharge profonde intégrée. A la position
d'interrupteur « Courant », le courant de charge est
affiché sans être précédé d’un signe, tandis que le
courant de décharge est affiché précédé du signe
« - ». Lorsque l’accumulateur est chargé par le
panneau et qu’un courant est prélevé, la différence
s’affiche.
INB
B
FOX-D1
Accu 1
Fusible
Panneaux solaires
Régulateur de
charge FOX-220
Consommateur
B1 B2
B1 B2
+
-
-
+
-
+
-
+
Yellow RedGreen
1
100%
70%
30%
B1 B2
FOX-220
FOX-220
