35

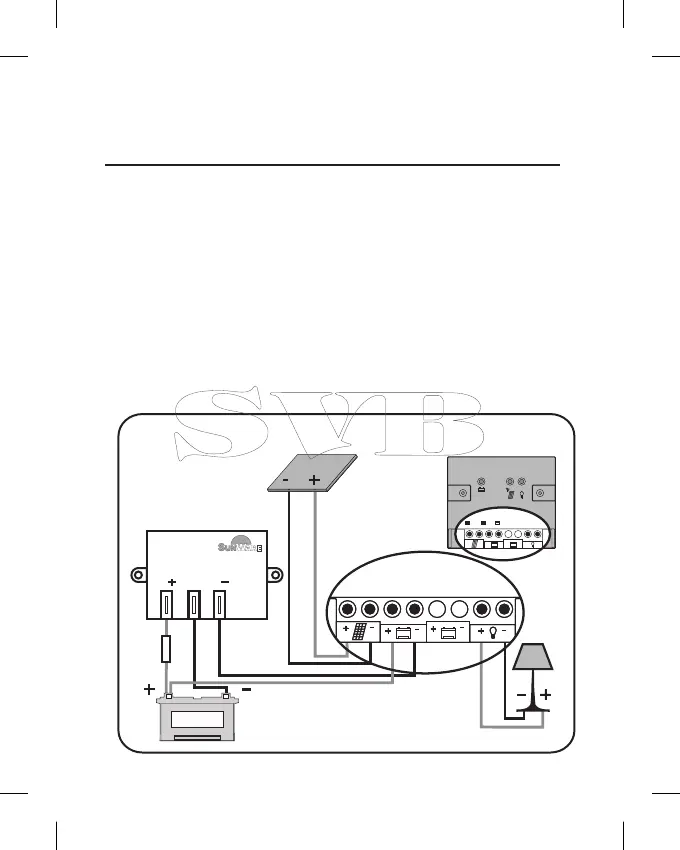

2.4 Esempio di collegamento con
FOX-220
Adatto per sistemi da 12 V/24 V in unione con un
regolatore di carica comprendente una protezione
integrata contro la scarica profonda. Nella posizione
dell'interruttore "Strom" (corrente), la corrente di
carica è indicata senza segno, quella di scarica con il
segno "-". Quando la batteria è caricata dal modulo e
si preleva corrente, viene visualizzata la differenza.
Visualizzazione della tensione della
batteria e visualizzazione della
corrente di carica/scarica
INB B
FOX-D1
Fusibile
Batteria 1
Regolatore di
carica FOX-220
Moduli solari
Utilizzatori
B1 B2
B1 B2
+
-
-
+
-
+
-
+
Yellow RedGreen
1
100%
70%
30%
B1 B2
FOX-220
FOX-220
