54

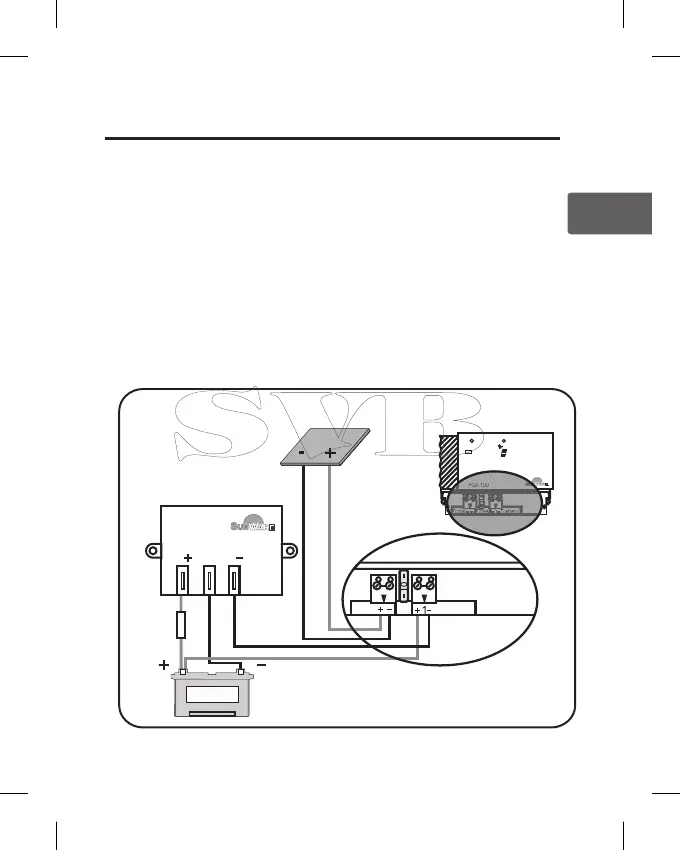

2.3 Schakelvoorbeeld met FOX-100
Weergave van accuspanning en
laadstroom
Opmerking
Ter voorkoming van een schadelijke ontlading van de
accu moeten de verbruikers bij een accuspanning van
10,5 V (resp. 21,0 V bij 24 V-systemen) worden
uitgeschakeld.
Zekering
FOX-D1
INB B
Laadstroom
regelaar FOX-100
-
Zonnepaneel
accu 1
Solar
Battery
Fuse
100 %
75 %
50 %
10
Solar Battery
1
Fuse
FOX 100
FOX 100
NL
