SunWare FOX-D1 - Page 8

5

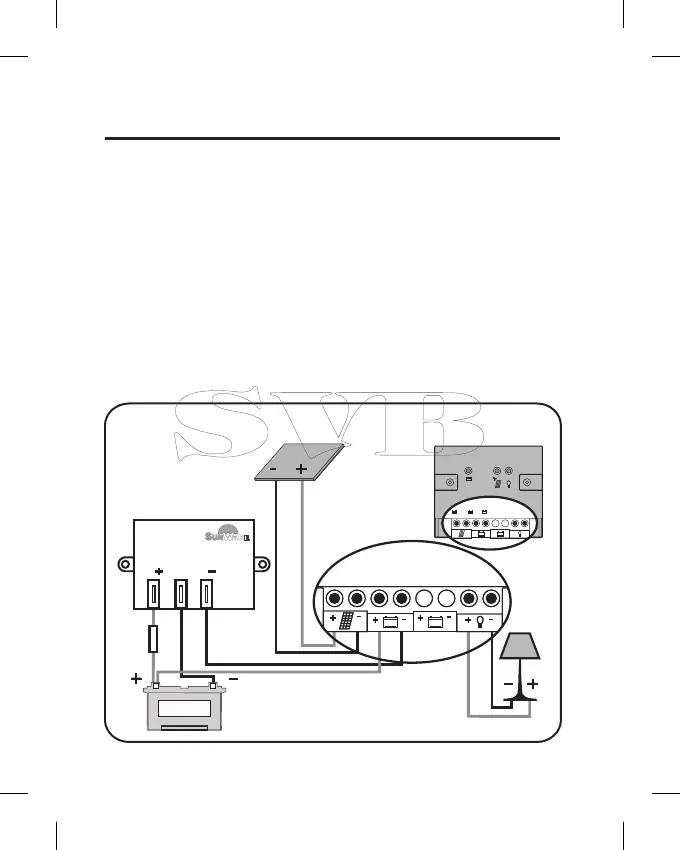

2.4 Schaltungsbeispiel mit FOX-220
Anzeige von Batteriespannung
und Lade- / Entladestromanzeige
Geeignet für 12V/ 24V Systeme in Verbindung mit
einem Laderegler inkl. integriertem Tiefentladeschutz.
In der Schalterstellung "Strom" wird der Ladestrom
ohne Vorzeichen und der Entladestrom mit "-"
angezeigt. Wird die Batterie durch das Modul geladen
und ein Strom entnommen, wird die Differenz
angezeigt.
Verbraucher
Sicherung
INB B
Solarmodule
Batterie 1
Laderegler
FOX-220
FOX-D1
B1 B2
B1 B2
+
-
-
+
-
+
-
+
Yellow RedGreen
1
100%
70%
30%
B1 B2
FOX-220
FOX-220
