SUOMY STELLAR - Page 53

ES

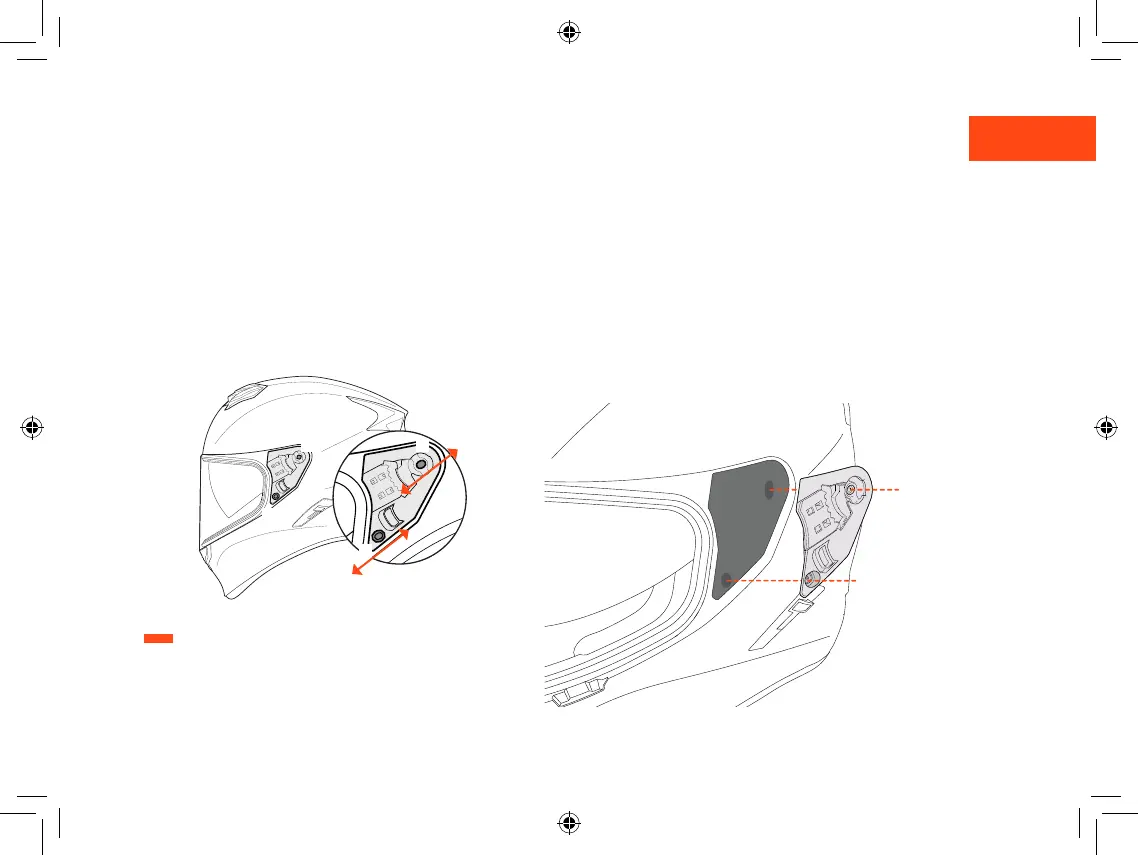

FIGURA 15
FIGURA 16
Montaje
Los mecanismos no son intercambiables. Antes de continuar hay
que identicar el lado de montaje correspondiente
Coloque el mecanismo en la calota, introduzca los tornillos y
enrósquelos.
Una vez montados controle que los mecanismos estén bien
colocados y jados en la calota. A continuación monte la visera y
regúlela como se indica en los párrafos anteriores.
Una vez nalizado el montaje controle que la visera esté bien sujeta
al casco, que gire libremente y que se bloquee correctamente.
Si estas condiciones no se comprueban y el mecanismo de rotación
de la visera no funciona correctamente, no utilice el casco y acuda
exclusivamente a personal autorizado Suomy.
Regulación – Figura 15
Si después de reemplazar alguna pieza, o después de usar el casco
durante mucho tiempo se detecta alguna ltracion de agua en la
visera cuando está completamente cerrada, podría ser necesario
ajustar los mecanismos de la visera.
Levante la visera hasta que esté completamente abierta.
Retire la visera, como se especica en el párrafo anterior.
Aojar los dos tornillos (T-U) sin retirarlos y sin desmontar el
mecanismo.
Desplazar horizontalmente todo el mecanismo y apretar los
tornillos.
Repita la operación en el lado opuesto desplazando el mecanismo
en la misma dirección que el anterior.
Cuando haya terminado, compruebe que la visera está cerrada y se
adhiera correctamente a la junta
MECANISMO VISERA
Sustitución – Figura 16
Extracción
Una vez que haya extraído la visera como se indica en los párrafos
anteriores, aoje y saque los tornillos (T-U); a continuación extraiga
el mecanismo de la calota.
53
T T
T
U
U
U
