SUOMY STELLAR - Page 65

DE

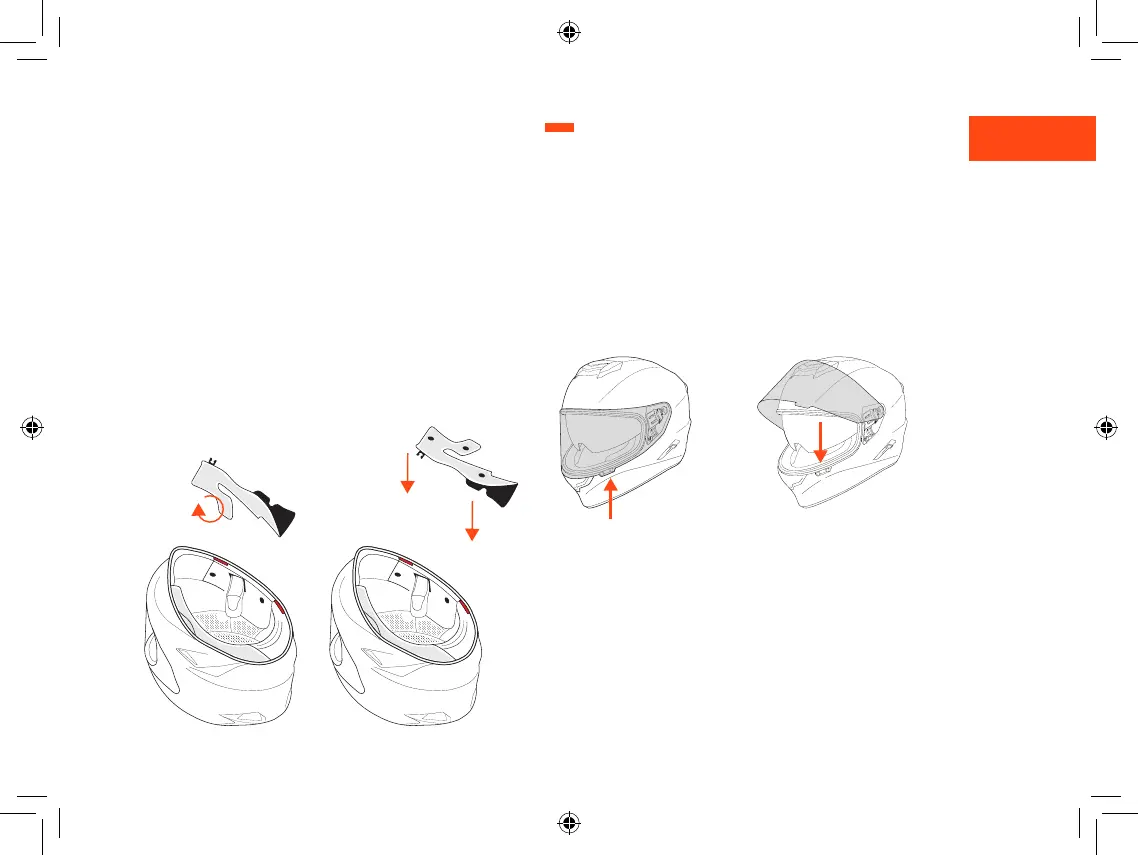

Montage – Abbildung 11
Wenden Sie das Wangenpolster. Führen Sie den Befestigungshaken
(L) in die entsprechende rote Öffnung (M).
Legen Sie den hinteren Teil des Wangenpolsters an den
festen Teil des Innenfutters, achten Sie dabei darauf, dass die
Verbindungsklemme (N) korrekt in den entsprechenden Schlitz (O)
eingeführt wurde. Drücken Sie das Wangenpolster in Richtung der
Innenseite des Helmes und befestigen Sie die Druckknöpfe.
Kontrollieren Sie, ob die Montage richtig ausgeführt worden ist;
überprüfen Sie dazu:
• ob das Wangenpolster fest in seiner Position verankert ist;
• ob der kleine Riemen vollkommen frei in seiner Führung ist und,
dass er während der Montage nicht eingeklemmt worden ist.
Nur die korrekte Blockierung des Wangenpolsters und die korrekte
Positionierung des kleinen Riemens gewährleisten, dass das
System seine Wirkung behält. Während der Benutzung des Helms
muss sich der Sperrhebel immer in der gesperrten Position
benden; benutzen Sie den Helm nicht, falls es nicht möglich ist,
den Hebel richtig zu blockieren.
VISIER – P – Abbildung 12
Das Visier muss regelmäßig gesäubert und kontrolliert werden.
Schmutz und tiefe Kratzer können zu Lichtreexen oder
Lichtaberrationen führen und die Sicht und somit die Sicherheit
beeinträchtigen. Sollten diese Phänomene auftreten, so muss das
Visier umgehend ausgetauscht werden.
Verstellung – Abbildung 12
Das Visier (P) darf nur mit dem Hebebügel (Q) verstellt werden.
Um eine Beschädigung des Visiers (Verkratzungen) sowie
Verschmutzungen oder Beeinträchtigungen des Sichtfeldes
auszuschließen, sollten Sie Verstellungen über das Anfassen
anderer Bereiche vermeiden.
Öffnen des Visiers: Drücken Sie das Visier durch den Hubhebel (Q)
leicht nach außen, um die Verriegelungslasche aus der Halterung
(R), die sich unter der Dichtung bendet, zu lösen und das Visier
nach oben zu entnehmen. Schließen des Visiers: um das Visier
in einer Position zu verriegeln, senken Sie dieses, bis die Lasche
innerhalb der Halterung (R) die sich unter der Dichtung bendet,
befestigt ist. Es sind zwei Halterungsposition vorgesehen: In
Zwischenstellung und vollständig geöffnetes Visier.
Die Verstellung muss immer bis zur Halterungsposition erfolgen, die
dadurch gefunden werden kann, dass das Visier einrastet, wenn es
65
N
L
O
M
P
Q
Q
R
P
ABBILDUNG 12
ABBILDUNG 11
