IT

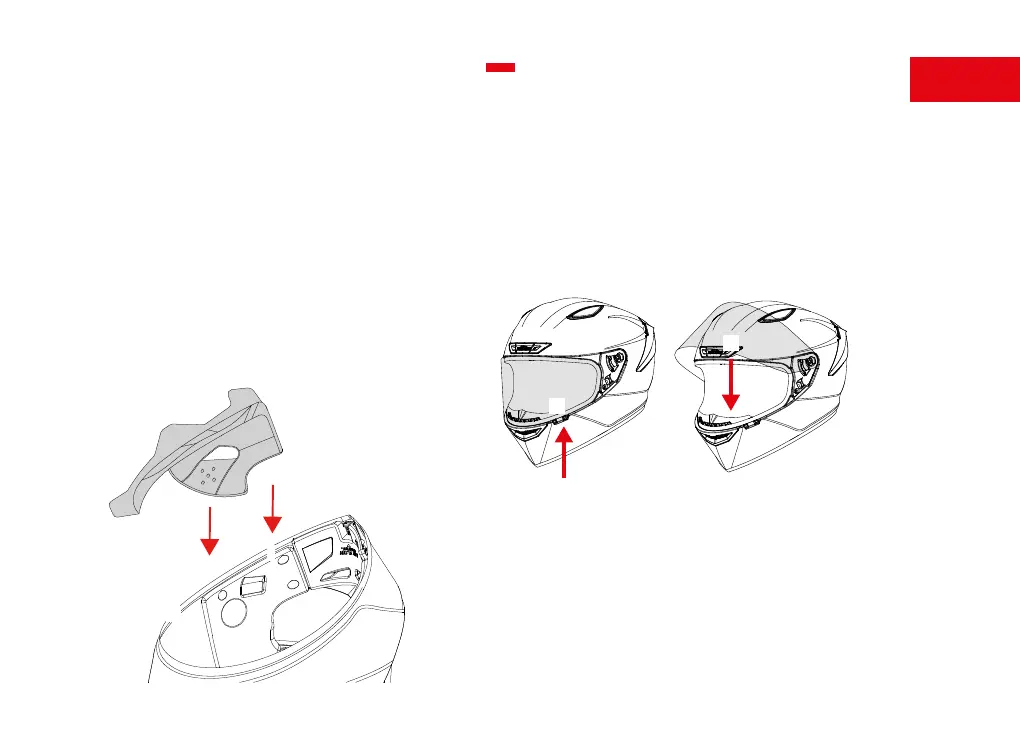

Montaggio — Figura 11
Capovolgere il guanciale dalla posizione originaria. Inserire il gancio
di ssaggio (H) nell'apposito foro di aggancio di colore rosso (I) .
Appoggiare la parte posteriore del guanciale alla parte ssa del
rivestimento interno avendo cura che la linguetta di ssaggio (L) sia
correttamente inserita nell’apposito alloggiamento (M). Spingere il
guanciale verso la parte interna del casco e agganciare i bottoni.
Controllare che il montaggio sia stato eseguito correttamente
vericando:
• che il guanciale sia saldamente bloccato in posizione tramite
i bottoni automatici
• che il cinturino sia completamente libero all’interno della fessura
di passaggio e non sia rimasto schiacciato sotto il guanciale durante
il montaggio.
Solo il corretto bloccaggio del guanciale ed il corretto
posizionamento del cinturino assicurano che il sistema di ritenzione
mantenga la sua efcacia. Nel caso non si riesca a bloccare il
guanciale correttamente astenersi dall’usare il casco.
VISIERA —
N —
La visiera deve essere periodicamente pulita e controllata.
La presenza di sporco e/o di graf profondi sulla supercie della
visiera può essere causa di riessi di luce anomali o aberrazioni che
diminuiscono la sicurezza di guida. Sostituire immediatamente la
visiera nel caso si riscontrino tali difetti.
Azionamento — Figura 12
La visiera (N) deve essere azionata agendo solo sulla leva di
sollevamento (O). Evitare di azionarla agendo sulle altre zone in
modo da non causare danneggiamenti accidentali (graf) o
sporcare il campo visivo.
Apertura visiera: spingere la visiera leggermente verso l’esterno
tramite la levetta di sollevamento (O), per disimpegnare la linguetta
di blocco dalla sede (P) ricavata sotto la guarnizione e sollevarla
verso l’alto. Chiusura visiera: per bloccare la visiera in posizione di
fermo, abbassarla no a che la linguetta sia bloccata all'interno della
sede (P) ricavata sotto la guarnizione. Sono previste due posizioni
di blocco (visiera completamente aperta/chiusa) e quattro posizioni
intermedie. L’azionamento deve sempre essere completato no
alle posizioni di blocco, avvertibili da un leggero scatto a visiera
correttamente bloccata. Per sbloccare la visiera dalle posizioni di
13
H
I
H
L
M
I
N
N
O
P
O
FIGURA 12
FIGURA 11
