IT

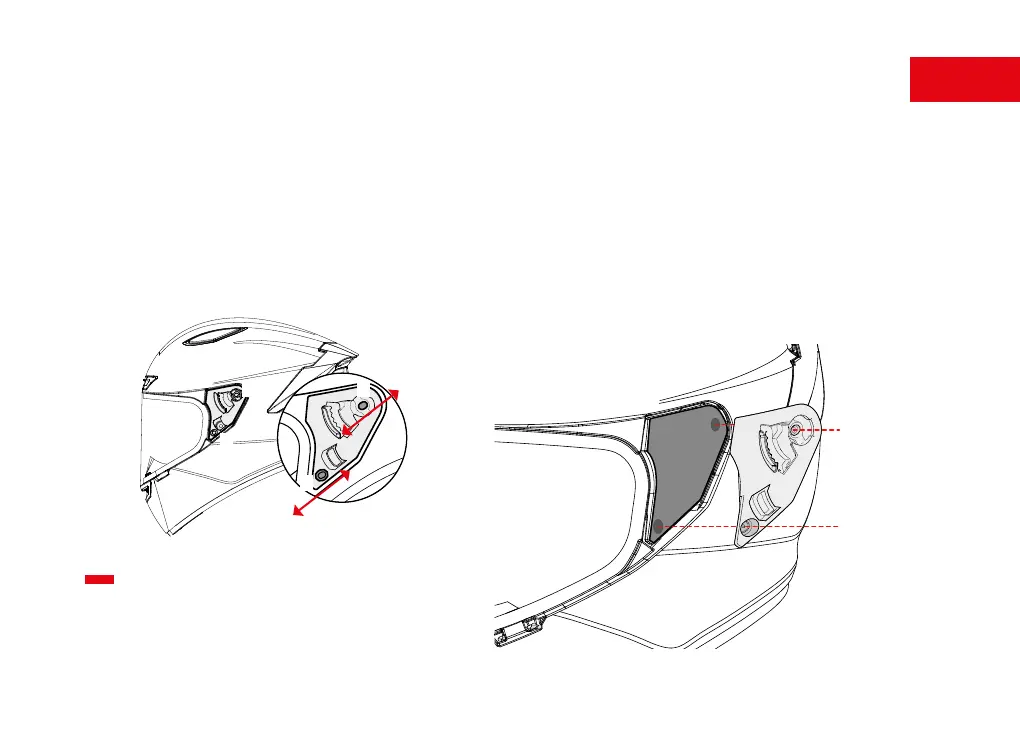

FIGURA 15
MECCANISMO VISIERA
Sostituzione — Figura 16
Rimozione
Dopo aver rimosso la visiera come indicato nei paragra precedenti,
allentare e rimuovere le viti (R - S); successivamente rimuovere il
meccanismo dalla calotta.
Montaggio
I meccanismi non sono intercambiabili. Prima di procedere è
necessario identicare il rispettivo lato di montaggio.
Posizionare il meccanismo sulla calotta, inserire le viti e ed avvitarle.
Dopo il montaggio controllare che i meccanismi siano posizionati
correttamente e ssati saldamente alla calotta. Procedere poi al
montaggio della visiera ed alla sua regolazione come specicato ai
paragra precedenti.
A montaggio completato controllare che la visiera sia saldamente
vincolata al casco, che ruoti liberamente e che si blocchi
correttamente nelle posizioni di fermo.
Se queste condizioni non fossero vericate ed il meccanismo di
rotazione della visiera non funzionasse correttamente, astenersi
dall’usare il casco e rivolgersi esclusivamente a personale
autorizzato Suomy.
Regolazione — Figura 15
Nel caso in cui, dopo la sostituzione o dopo un uso prolungato del
casco, si vericassero inltrazioni dai bordi della visiera in posizione
completamente chiusa, potrebbe essere necessario eseguire la
regolazione del meccanismo di azionamento della visiera.
Sollevare la visiera no alla posizione di completa apertura.
Rimuovere la visiera come specicato nel paragrafo precedente.
Allentare le due viti (R - S) senza rimuoverle e senza smontare il
meccanismo.Traslare in orizzontale l’intero meccanismo e serrare
nuovamente le viti.
Ripetere le operazioni sul lato opposto, traslando il meccanismo
nella medesima direzione del precedente.
Al termine dell’operazione controllare che la visiera si chiuda e
aderisca perfettamente alla guarnizione.
FIGURA 16
15
R R
R
S
S
S
