To System
Service Hose
Main Shut Off Valve
Gauge
Valve
Vacuum Pump
Valve
Valve For
Pressurizing
System or
Breaking Vacuum
To Atmosphere
Vacuum Gauge
Vacuum Pump
VG64

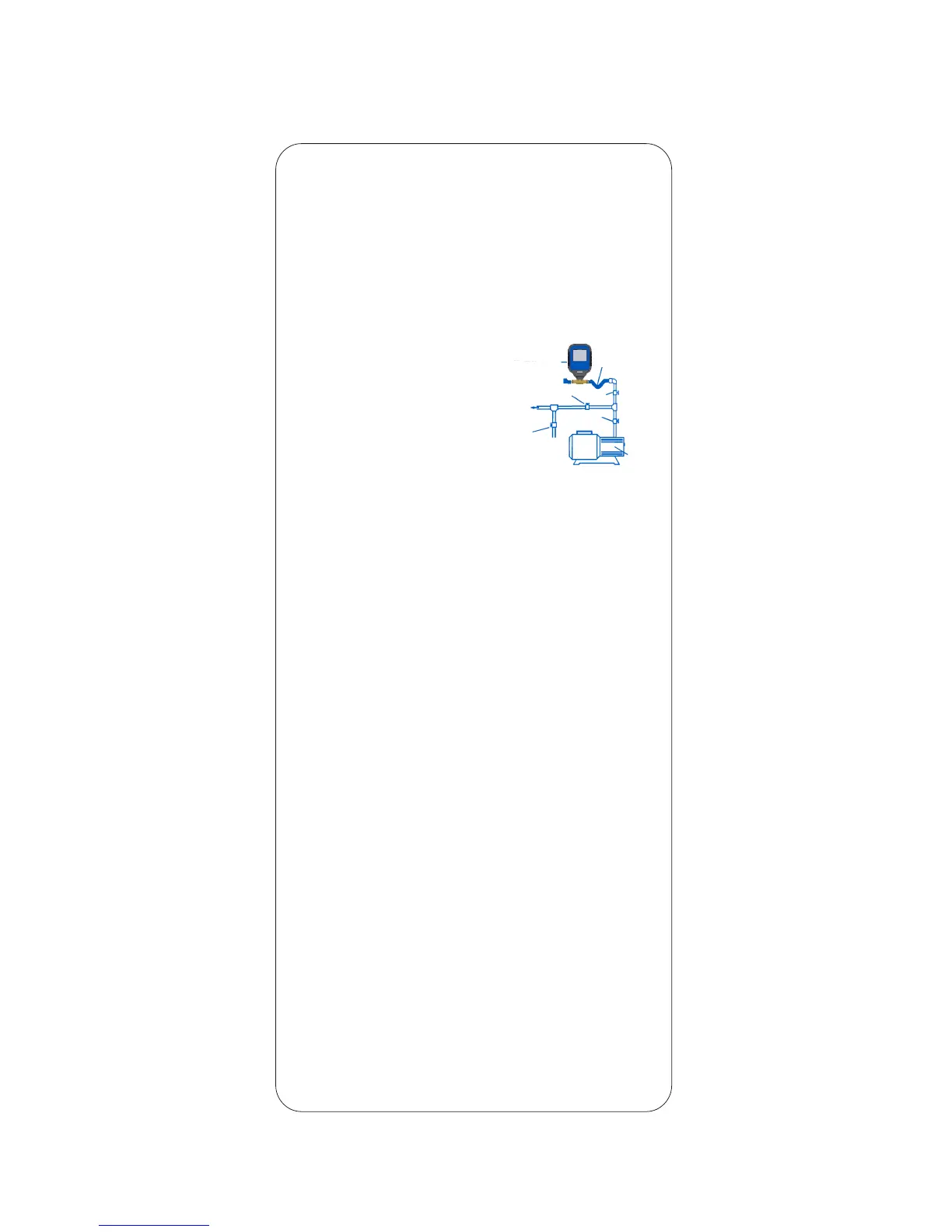

CONEXIÓN DEL VG64 AL SISTEMA DE VACÍO
Vacuómetro VG64
Manguera
Válvula de Cierre Principal
Válvula del Vacuómetro
Al Sistema
Válvula de la Bomba de Vacío
Válvula para poner el Sistema bajo Presión
o para Alivio de la Presión de
Vacío hasta alcanzar la Presión
Atmosférica
Bomba de vacío
• Encendido del vacuómetro: Pulse el botón de encendido "ON"
y manténgalo apretado durante aproximadamente 3
segundos,hasta que se ilumine la pantalla.
• Apagado del vacuómetro: Pulse el botón de apagado "OFF".
A fin de prolongar la vida útil de la batería, el VG64 se
apagará automáticamente cuando la lectura de vacío supere
los 19,000 Micrones durante un período de aproximadamente
10 minutos.
• Cambio de escala: Pulse el botón Escala para que en la
pantalla se muestre la siguiente escala. El orden de las
escalas es: Micrones,PSI, Pulgadas de Hg, Milibares,
Pascales, Torr, Militorr. El VG64 mantendrá las
configuraciones de las escalas aunque se
desconecte la alimentación.
• Cuando la lectura de vacío supera los 19,000 Micrones (2600
Pascales),
en la primera línea de la pantalla aparece "Atm.". En la segunda
línea se muestra un gráfico de barras que indica la dirección en
la cual se está desplazando el vacío. Cuando el gráfico de barras
se mueve de izquierda a derecha, la presión está aumentando.
Si el gráfico de barras se mueve de derecha a izquierda, significa
que la presión está disminuyendo. La velocidad del gráfico de
barras indica la rapidez con que la presión aumenta o disminuye.
El indicador constituido por el gráfico de barras podría ser
inexacto durante un lapso de algunos segundos luego de com
enzada la evacuación del sistema.
• El gráfico de barras desaparece si el vacío no se modifica en un
lapso de aproximadamente 10 segundos.
• Cuando la lectura de vacío no alcanza los
19,000 Micrones (2600 Pascales), se indica en la pantalla el
vacío presente en las unidades seleccionadas.
MANDOS PARA LA UTILIZACIÓN DEL APARATO
CÓMO LEER EN LA PANTALLA
El VG64 debe conectarse al sistema de vacío en la toma de
vacío.La "Toma Auxiliar" esta destinada principalmente a
funciones de limpieza y debería normalmente estar cerrada
con la tapa provista a tal efecto. Es posible conectar el VG64
en línea; de todos modos, puede limitar elcaudal e
incrementar el tiempo de evacuación.
4
• Resolución ultra fina (minimo 0.5 micrón)
• Tiempo de respuesta” ½ segundo
• Desconexión automática
• Cómodo soporte colgante incorporade
• Boca de limpieza de fácil acceso
CARACTERISTICAS
VG64
Vacuómetro Digital
