Desmontaje y sustitución de las terrajas
Perfilado del cabezal de estampado

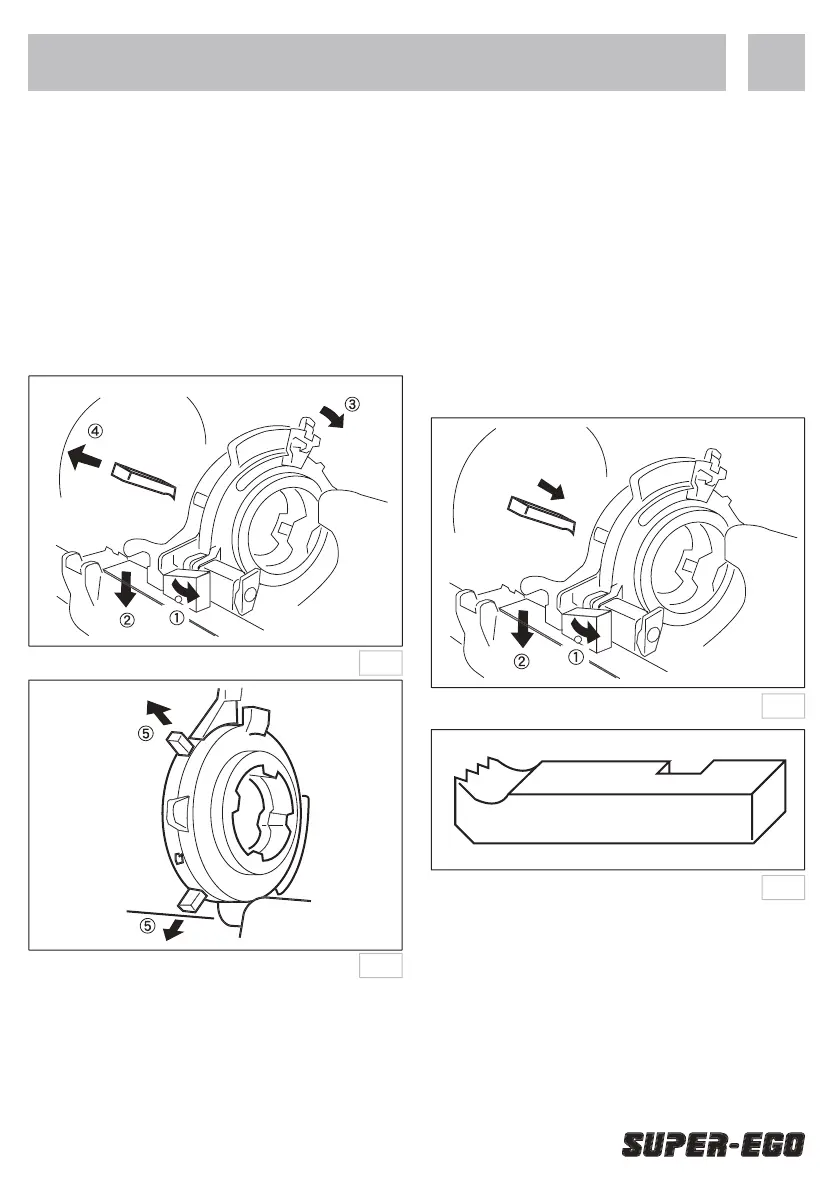

Desmontaje de las terrajas
1. Desplace la chapa de perfi lado hacia la derecha
hasta que el rodillo principal toque la tapa de
2. Gire la palanca de regulación o ajuste de
dimensiones hacia la derecha, empujándola hasta
que pase el ajuste de 4”. Quite entonces las matrices
3. Extraiga la palanca de bloqueo del cabezal y eleve el
portaterrajas para retirar los troqueles nº 3 y nº 4.
Sustitución de las terrajas
1. Estando el portaterrajas en la posición elevada,
tire hacia delante del mango del portaterrajas,
insertando las matrices nº 3 y nº 4 en sus ranuras
correspondientes, asegurándose de que se acoplan
en la muesca o entalladura del portaterrajas.
2. Desplace la chapa de perfi lado hacia la derecha
hasta que el rodillo principal toque la tapa de
perfi lado. Introduzca las matrices nº 1 y nº 2 en sus
ranuras correspondientes.
Cuando se introduce una matriz a la
profundidad correcta dentro de la ranura de soporte
de la matriz, un seguro de retén o trinquete se
engranará en la ranura de retén. Entonces queda
posicionada correctamente la matriz.
Puede invertirse el orden de los pasos 1 y 2 anteriores.
3. Vuelva a ajustar la palanca de ajuste dimensional
para la dimensión de roscado requerida.
1. Levantar el portaterrajas y el escariador para
apartarlos y montar el tubo a la longitud que se
2. Abrir el cortador de tubos a una abertura mayor
que el diámetro del tubo bajándolo a su posición.
3. Apretar girando la manilla hacia la derecha hasta
que la rueda de corte se acople fi rmemente sobre
el tubo, (ver Fig. 44), arrancar la máquina, y girar
