78
P
Directrizes de funcionamento
Enroscamento de tubos de 1/2- 2”
(Porta-tarraxas Uni auto V)
Quando for enroscar tubos de 1/2 - 2”, utilize o porta-
tarraxa Uni auto V. O Uni auto V também lhe permite
realizar o ajuste da longitude do enroscamento.
Empurre para cima a placa e ajuste o passador de
auto-abertura na sua posição. A medida que as
matrizes vão deslocando-se pelo tubo, a extremidade
do tubo entra em contacto com o passador e o extrai
da sua ranhura, soltando desta maneira as matrizes.
Instrucciones de roscado
1. Gire para a esquerda a chumaceira de suporte do
porta-tarraxas que está situado no carro, tal e como
se indica no diagrama que se mostra a um lado.
2. Conecte o porta-tarraxa adequado tal e como se
indica na fotografía.
3. Empurre o cabo do prato excêntrico para frente
para regular a alavanca de auto-abertura, ajustado
a seguir as dimensões de enfi ação fi xando a porca
de alavanca na posição adequada.
4. Regule e coloque a alavanca de cambio de
velocidades conforme as dimensões do tubo. Gire a
alavanca do selector do fl uxo de óleo para a direita,
tal e como se indica no diagrama.
5. Ligue a máquina e o óleo taladrina de corte
de enroscamento sairá automáticamente pelo
porta-tarraxa. O excesso de fl uxo de óleo poderá
ser reduzido voltando a girar a alavanca para a
esquerda.
6. Gire o cabo do carro no sentido horário até que
as matrizes tenham se engrenado ou acoplado
ao tubo para realizar 3 ou 4 enroscamentos. A
partir deste ponto você poderá liberar o cabo
do carro. Então se cortará automáticamente um
enroscamento cônico estándar.
7. Enquanto tenha fi nalizado com o enroscamento,
desligue a máquina e gire o cabo do carro para a
esquerda. Retraia o porta-tarraxa do tubo.

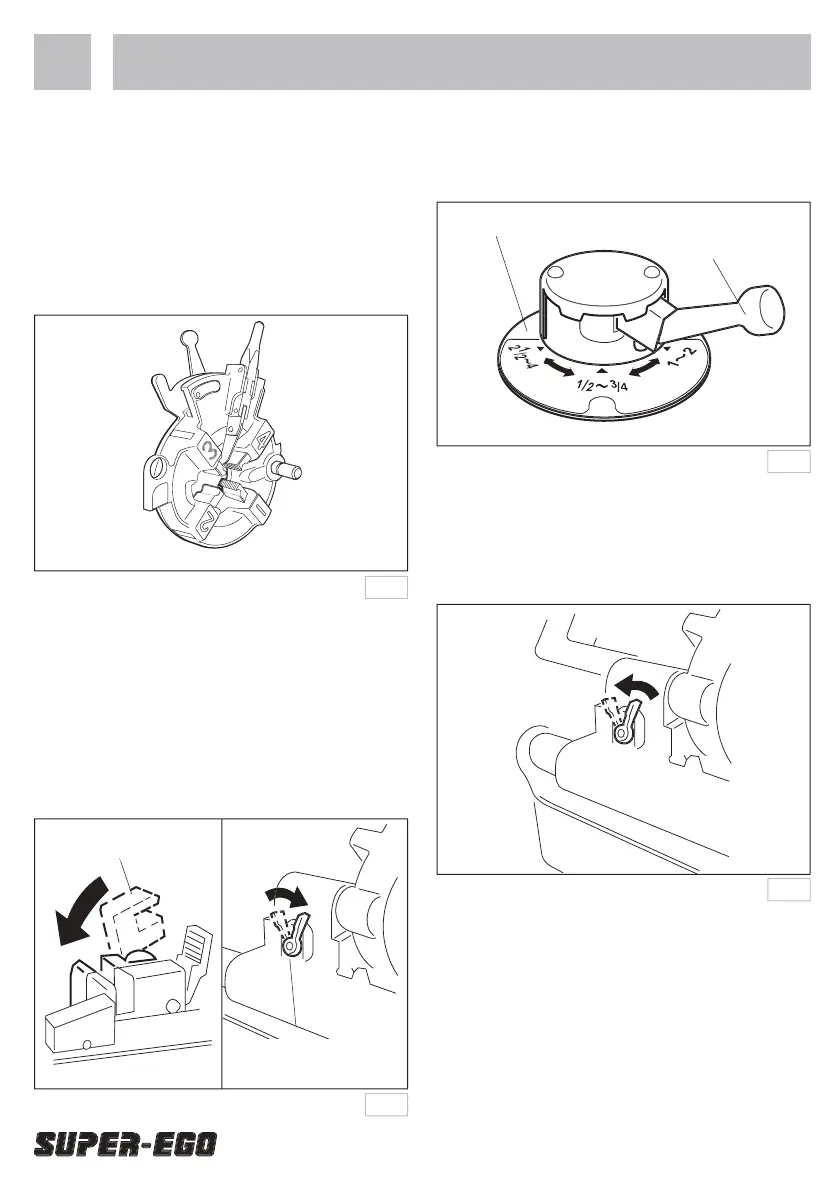

Fig. 9
Porta-tarraxa Uni auto V
Fig. 10
Chumaceira de suporte
do porta-tarraxa
Alavanca selectora de fluxo
de óleo
do porta-tarraxa
Placa de câmbio de velocidades
Alavanca de câmbio
de velocidades
Fig. 11
Fig. 12
